Disponibile Prodotto più richiesto

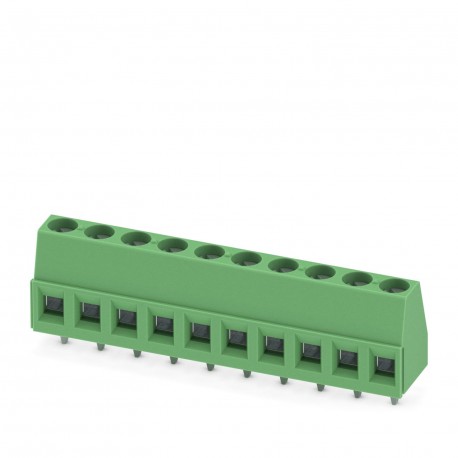

MKDS 1,5/ 7-5,08 BD:P1-12
MKDS 1,5/ 7-5,08 BD:P1-12 1108296 PHOENIX CONTACT Terminal for printed circuit board, pitch: 5,08 mm, number..
$0.00USD
4048 in magazzino
Specifiche chiave
:0.14 mm² / flexible / > 10 N
Fare un passo:5.08 mm
Risultato:Approved Test
Ampiezza:0.35 mm (10 Hz ... 60.1 Hz)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 0.14 mm² / flexible / > 10 N | |
| Fare un passo | 5.08 mm |
| Risultato | Approved Test |
| Ampiezza | 0.35 mm (10 Hz ... 60.1 Hz) |
| Larghezza [w] | 35.56 mm |
| frequenza | 10 - 150 - 10 Hz |
| Altezza [h] | 17.3 mm |
| Lunghezza [l] | 9.8 mm |
| Progettazione di spilli | Linear Pin Arrangement |
| Osservazione | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Lunghezza della buccia | 7 mm |
| Velocità di spazzata | 1 octave/min |
| Temperatura | 850 °C |
| Accelerazione | 5g (60.1 Hz ... 150 Hz) |
| Costruzione | Card terminal, alignable |
| Linea di prodotti | COMBICON Terminals S |
| Tipo di prodotto | Printed Circuit Board Terminal |
| Diametro del foro | 1.3 mm |
| Recensione dell'articolo | 01 |
| Numero di righe | 1 |
| Altezza complessiva | 13.8 mm |
| Famiglia di prodotti | MKDS 1.5 |
| Colore (alloggiamento) | Green (6021) |
| Tipo di connessione | Screw connection with traction capsule |
| Sezione nominale | 1.5 mm² |
| Numero di poli | 7 |
| Istruzioni per il test | X, Y, and Z axes |
| Materiale di contatto | Cu Alloy |
| Schema dimensionale | |
| Tempo di esecuzione | 5 s |
| Tipo di montaggio | Wave soldering |
| Dimensioni del tempio | 0.9 x 0.9 mm |
| Coppia di serraggio | 0.5 Nm ... 0.6 Nm |
| Tipo di imballaggio | Boxed Packaging |
| Corrente nominale IN | 17.5 A |
| Tensione nominale UN | 400 V |
| Specifiche del test | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Materiale isolante | PA |
| Lunghezza del perno di saldatura [P] | 3.5 mm |
| Sezione conduttore AWG | 26 ... 14 |
| Tensione nominale (II/2) | 630 V |
| Dimensionamento della tensione (III/3) | 250 V |
| Durata del test per asse | 2.5 h |
| Forma dell'unità: testa della vite | Longitudinal groove (L) |
| Sezione del conduttore rigido | 0.14 mm² ... 2.5 mm² |
| Caratteristiche della superficie | Galvanically tinned |
| Requisito del test di riscaldamento | The sum of the ambient temperature and the heating of the PCB connection terminal cannot exceed the upper limit temperature. |
| Una nota sulla domanda | For the safe connection of conductors, a defined torque must always be maintained. In particular, in two- and three-pole PCB terminals, the individual solder pin cannot control it at every point of contact. The terminal blocks therefore require assistance when connecting the conductors (manual fixing, bracketing in the housing). |
| Gruppo di materiali isolanti | I |
| CTI secondo IEC 60112 | 600 |
| Sezione del conduttore flessibile | 0.14 mm² ... 1.5 mm² |
| Dimensionamento della tensione (III/2) | 400 V |
| Temperatura ambiente (servizio) | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Tensione transitoria nominale (II/2) | 4 kV |
| Dimensionamento della tensione di isolamento (II/2) | 630 V |
| Tensione transitoria nominale (III/2) | 4 kV |
| Tensione transitoria nominale (III/3) | 4 kV |
| Dimensionamento della tensione di isolamento (III/2) | 400 V |
| Dimensionamento della tensione di isolamento (III/3) | 250 V |
| Valore minimo della linea di dispersione (II/2) | 3.2 mm |
| Area di saldatura della superficie metallica (strato superiore) | Tin (4 - 8 μm Sn) |
| Valore minimo della linea di dispersione (III/2) | 3 mm |
| Valore minimo della linea di dispersione (III/3) | 3.2 mm |
| Numero di pin di saldatura per potenziale | 1 |
| Resistenza di isolamento dei poli adiacenti | > 5 MΩ |
| Dimensionamento della tensione transitoria (II/2) | 4 kV |
| Classe di infiammabilità secondo UL 94 | V0 |
| Dimensionamento della tensione transitoria (III/2) | 4 kV |
| Dimensionamento della tensione transitoria (III/3) | 4 kV |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Avvertenza relativa alla sezione di connessione | With the conductor connected 2.5 mm² (rigid). |
| 2 conduttori con la stessa sezione trasversale, rigidi | 0.14 mm² ... 1 mm² |
| Superficie metallica del punto terminale (strato superiore) | Tin (4 - 8 μm Sn) |
| Umidità relativa dell'aria (stoccaggio/trasporto) | 30 % ... 70 % |
| 2 conduttori con la stessa sezione trasversale, flessibili | 0.14 mm² ... 0.75 mm² |
| Temperatura di prova della durezza della sfera secondo EN 60695-10-2 | 125 °C |
| Resistenza alle correnti di dispersione (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Sezione conduttrice flessibile con puntale, con manicotto in plastica | 0.25 mm² ... 1.5 mm² |
| Sezione conduttrice flessibile con puntale, senza guaina in plastica | 0.25 mm² ... 1.5 mm² |
| Valore minimo della distanza di isolamento dell'aria - Campo non omogeneo (II/2) | 3 mm |
| Valore minimo della distanza di isolamento dell'aria - Campo non omogeneo (III/2) | 3 mm |
| valore minimo della distanza di isolamento in aria - campo non omogeneo (III/3) | 3 mm |
| Sezione del conduttore/Tipo di conduttore/Valore nominale della forza di trazione/Valore effettivo | 0.14 mm² / rigid / > 10 N |
| Numero di infiammabilità dei filamenti incandescenti GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione dei filamenti incandescenti GWIT secondo EN 60695-2-13 | 775 |
| 2 conduttori di uguale sezione, flessibili con puntale, senza guaina in plastica | 0.25 mm² ... 0.5 mm² |
| 2 conduttori della stessa sezione, flessibili con puntale TWIN con guaina in plastica | 0.5 mm² ... 1 mm² |
Descrizione del prodotto
Terminal block for printed circuit board, nominal current: 17.5 A, nominal voltage (III/2): 400 V, nominal section: 1.5 mm², number of rows: 1, number of poles per row: 7, article family: MKDS 1.5, pi
