Disponibile Prodotto più richiesto
MKDS 1/ 2-3,5 BD:1,2

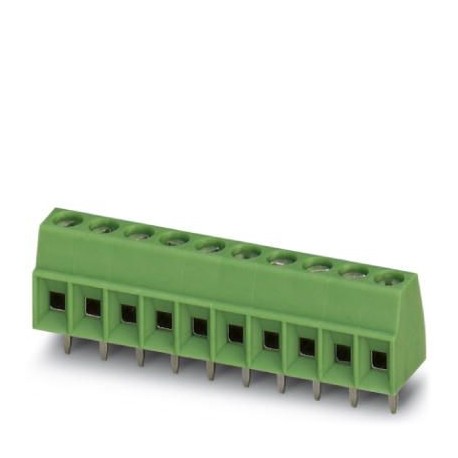

MKDS 1/ 2-3,5 BD:1,2 1888807 PHOENIX CONTACT PCB terminal block
$0.00USD
3707 in magazzino
Specifiche chiave
Codice GTIN:4017918343347
Chiave d'ordine:1888807
Unità di imballaggio:50 pc
Paese di origine:DE (Germany)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918343347 |
| Chiave d'ordine | 1888807 |
| Unità di imballaggio | 50 pc |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85369010 |
| Quantità minima d'ordine | 50 pc |
| Nota (capacità di connessione) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tensione (prove elettriche) | 160 V |
| Pitch (dati commerciali chiave) | 3.5 mm |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nota (Informazioni sulla confezione) | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| Coppia (parametri elettrici) | 0.22 Nm ... 0.25 Nm |
| Passo (Dati sui materiali - alloggiamento) | 3.5 mm |
| Corrente nominale (Proprietà dell'articolo) | 13.5 A |
| Disposizione dei pin (dati commerciali chiave) | Linear pinning |
| Corrente nominale (condizioni ambientali) | 13.5 A |
| Filettatura (dati commerciali chiave) | M2 |
| Tipo di montaggio (dati commerciali chiave) | Wave soldering |
| Tipo di nota (Informazioni sull'imballaggio) | Note on application |
| Peso per pezzo (imballaggio escluso) | 0.760 g |
| Dimensione a (Dati sui materiali - alloggiamento) | 3.5 mm |
| Larghezza [ w ] (Dati materiale - alloggiamento) | 7.5 mm |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Materiale di contatto (capacità di connessione) | Cu alloy |
| Altezza [ h ] (Dati materiale - alloggiamento) | 12 mm |
| Lunghezza [ l ] (Dati materiale - alloggiamento) | 7.3 mm |
| Numero di livelli (dati commerciali chiave) | 1 |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Metodo di connessione (dati commerciali chiave) | Screw connection with tension sleeve |
| Gamma di articoli (dati commerciali chiave) | MKDS 1 |
| (Distanze di aria e distanze superficiali) | CSA |
| Dimensioni del perno (dati sul materiale - alloggiamento) | 0.5 x 0.9 mm |
| Perno di saldatura [P] (Dati materiale - alloggiamento) | 3.5 mm |
| Lunghezza di spelatura (parametri elettrici) | 5 mm |
| Numero di posizioni (dati commerciali chiave) | 2 |
| Diametro del foro (Dimensioni del prodotto) | 1.1 mm |
| Testa della vite di forma di azionamento (dati commerciali chiave) | Slotted (L) |
| Gruppo di materiali isolanti (prove elettriche) | I |
| Disegno dimensionale (Dati sui materiali - alloggiamento) | |
| Materiale isolante (Dati sul materiale - contatto) | PA |
| Tensione di sovratensione nominale (II/2) (Prove elettriche) | 2.5 kV |
| Tensione di sovratensione nominale (III/2) (Proprietà dell'articolo) | 2.5 kV |
| Tipo di imballaggio (Dimensioni per la progettazione del PCB) | packed in cardboard |
| Pezzi per confezione (Dimensioni per la progettazione PCB) | 50 |
| Tensione di sovratensione nominale (III/2) (Prove elettriche) | 2.5 kV |
| Tensione di sovratensione nominale (III/3) (Prove elettriche) | 2.5 kV |
| Breve descrizione dell'articolo (dati commerciali chiave) | PCB terminal block |
| Tensione di sovratensione nominale (III/2) (Condizioni ambientali) | 2.5 kV |
| Tensione nominale di isolamento (II/2) (Prove elettriche) | 400 V |
| Tensione nominale di isolamento (III/2) (Proprietà dell'articolo) | 200 V |
| Gruppo di materiali isolanti (Dati sui materiali - contatto) | I |
| Tensione nominale di isolamento (III/2) (Prove elettriche) | 200 V |
| Tensione nominale di isolamento (III/3) (Prove elettriche) | 160 V |
| CTI secondo IEC 60112 (Dati sui materiali - contatto) | 600 |
| Sezione trasversale del conduttore solido (parametri elettrici) | 0.14 mm² ... 1.5 mm² |
| Altezza (senza perno di saldatura) (Dati materiale - alloggiamento) | 8.5 mm |
| Tensione nominale di isolamento (III/2) (Condizioni ambientali) | 200 V |
| Unità di imballaggio denominate (Dimensioni per la progettazione PCB) | Pcs. |
| Sezione trasversale del conduttore flessibile (parametri elettrici) | 0.14 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore AWG / kcmil (parametri elettrici) | 26 ... 16 |
| Temperatura ambiente (assemblaggio) (Informazioni generali sul prodotto) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) (Informazioni generali sul prodotto) | -40 °C |
| Area di saldatura della superficie metallica (strato superiore) (capacità di connessione) | Tin (5 - 7 µm Sn) |
| Punto terminale della superficie metallica (strato superiore) (capacità di connessione) | Tin (5 - 7 µm Sn) |
| Grado di infiammabilità secondo UL 94 (Dati sui materiali - contatto) | V0 |
| Area di saldatura della superficie metallica (strato intermedio) (capacità di connessione) | Nickel (2 - 3 µm Ni) |
| Punto terminale della superficie metallica (strato intermedio) (capacità di connessione) | Nickel (2 - 3 µm Ni) |
| 2 conduttori con la stessa sezione trasversale, solidi (parametri elettrici) | 0.14 mm² ... 0.5 mm² |
| Temperatura ambiente (stoccaggio/trasporto) (Informazioni generali sul prodotto) | -40 °C ... 70 °C |
| 2 conduttori con la stessa sezione trasversale, flessibili (parametri elettrici) | 0.14 mm² ... 0.34 mm² |
| Collegamento secondo la norma (distanze di isolamento in aria e superficiali) | EN-VDE |
| Grado di infiammabilità secondo UL 94 (distanze di isolamento in aria e superficiali) | V0 |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 (Dati sui materiali - contatto) | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 (Dati sul materiale - contatto) | 775 |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 (Dati sul materiale - contatto) | 125 °C |
| Sezione trasversale del conduttore, flessibile, con ghiera, con manicotto in plastica (parametri elettrici) | 0.25 mm² ... 0.5 mm² |
| Sezione trasversale del conduttore flessibile, con ghiera senza manicotto in plastica (parametri elettrici) | 0.25 mm² ... 0.5 mm² |
Descrizione del prodotto
Terminal block for printed circuit board, nominal current: 13.5 A, nominal voltage (III/2): 200 V, nominal cross-section: 1.5 mm², number of potentials: 2, number of rows: 1, number of poles per row:
