MINI MCR-SL-UI-F

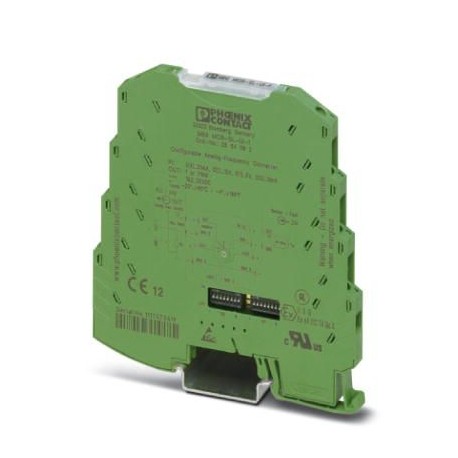

MINI MCR-SL-UI-F 2864082 PHOENIX CONTACT Frequency transducer
$0.00USD
4482 in magazzino
Specifiche chiave
Codice GTIN:4046356046435
Chiave d'ordine:2864082
(dati EMC):Class I, Div. 2, Groups A, B, C, D T4
Pagina del catalogo:Page 110 (C-7-2015)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356046435 |
| Chiave d'ordine | 2864082 |
| (dati EMC) | Class I, Div. 2, Groups A, B, C, D T4 |
| Pagina del catalogo | Page 110 (C-7-2015) |
| Profondità (Nota) | 102.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 6.2 mm |
| (Dati di input) | < 1 s (+ (1/f) largest filter) |
| Altezza (Nota) | 93.1 mm |
| ATEX (dati EMC) | II 3 G Ex nA IIC T4 Gc X |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | Class I, Div. 2, Groups A, B, C, D T4 |
| Numero tariffario doganale | 85437090 |
| (Condizioni ambientali) | 2 V ... 10 V |
| Designazione (generale) | Conducted interferences |
| ATEX (Dati di connessione) | II 3 G Ex nA IIC T4 Gc X |
| Conformità (dati EMC) | CE-compliant |
| Designazione (dati EMC) | Conducted interferences |
| Carico min. (dati di input) | 12 mA ≤ (UL/ RL) ≤ 20 mA |
| Colore (dati di connessione) | green |
| Emissione di rumore (dati EMC) | EN 61000-6-4 |
| UL, USA/Canada (dati EMC) | UL 508 Recognized |
| Filettatura della vite (Alimentazione) | M3 |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformità (dati di connessione) | CE-compliant |
| Uscita di frequenza (dati di input) | 0 Hz ... 10 kHz |
| Altitudine massima (Dimensioni) | ≤ 2000 m |
| Numero di output (dati di input) | 1 |
| Segnale di uscita PWM (dati di ingresso) | 7.8 kHz (10 bit) |
| Isolamento elettrico (dati EMC) | Basic insulation according to EN 61010 |
| Consumo energetico (dati di output) | < 200 mW |
| Norme/regolamenti (generali) | EN 61000-4-6 |
| Lunghezza di spelatura (Alimentazione) | 12 mm |
| Tipo di protezione (dati di input) | Short-circuit protection, polarity reversal protection |
| Metodo di connessione (Alimentazione) | Screw connection |
| Emissione acustica (dati di connessione) | EN 61000-6-4 |
| Immunità al rumore (dati di connessione) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Norme/regolamenti (dati EMC) | EN 61000-4-6 |
| UL, USA/Canada (Dati di connessione) | UL 508 Recognized |
| Corrente di carico massima (dati di input) | 20 mA |
| Numero di canali (dati di connessione) | 1 |
| Sovraccarico/sottocarico (dati di input) | Can be set (via DIP switch) |
| Materiale dell'alloggiamento (dati di collegamento) | PBT |
| Intervallo di tensione di alimentazione (dati di uscita) | 19.2 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| Posizione di montaggio (dati di collegamento) | any |
| Tensione di alimentazione nominale (dati di uscita) | 24 V DC |
| Risposta al gradino (0–99%) (dati di input) | < 15 ms (+ (1/f) smallest filter) |
| Peso per pezzo (imballaggio escluso) | 108.300 g |
| Grado di inquinamento (Dati di connessione) | 2 |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Isolamento elettrico (dati di connessione) | Basic insulation according to EN 61010 |
| Consumo di corrente massimo (dati di uscita) | < 10 mA (at 24 V DC) |
| Tensione di commutazione massima (dati di input) | 30 V |
| Categoria di sovratensione (dati di collegamento) | II |
| Compatibilità elettromagnetica (dati EMC) | Conformance with EMC directive |
| Segnale di ingresso corrente (condizioni ambientali) | 0 mA ... 20 mA |
| Segnale di ingresso di tensione (condizioni ambientali) | 0 V ... 5 V |
| Tensione nominale di isolamento (dati di collegamento) | 30 V AC |
| Collegamento secondo lo standard (dati EMC) | CUL |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 65 °C |
| Errore massimo di trasmissione (dati di connessione) | ≤ 0.1 % (> 7 kHz ≤ 0.2 %) |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Configurabile/programmabile (condizioni ambientali) | Yes |
| Certificato di classificazione (Dati di connessione) | DNV GL TAA00000N1 |
| Sezione trasversale del conduttore AWG max. (Alimentazione) | 12 |
| Sezione trasversale del conduttore AWG min. (Alimentazione) | 26 |
| Compatibilità elettromagnetica (dati di connessione) | Conformance with EMC directive |
| Sezione trasversale del conduttore solido max. (Alimentazione) | 2.5 mm² |
| Sezione trasversale del conduttore min. (Alimentazione) | 0.2 mm² |
| Coefficiente di temperatura massimo (dati di connessione) | < 0.02 %/K |
| Coefficiente di temperatura, tipico (dati di connessione) | < 0.02 %/K |
| Resistenza di ingresso corrente di ingresso (condizioni ambientali) | approx. 50 Ω |
| Tensione di prova, ingresso/uscita/alimentazione (dati di collegamento) | 1.5 kV (50 Hz, 1 min.) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Sezione trasversale del conduttore flessibile max. (Alimentazione) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Alimentazione) | 0.2 mm² |
| Resistenza di ingresso della tensione di ingresso (condizioni ambientali) | approx. 110 kΩ |
| Deviazione tipica dal valore finale del campo di misura (generale) | 2 % |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 (dati EMC) | HL 1 - HL 2 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 (dati EMC) | HL 1 - HL 2 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 (dati EMC) | HL 1 - HL 2 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R22 (Dati di collegamento) | HL 1 - HL 2 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R23 (Dati di collegamento) | HL 1 - HL 2 |
| Protezione antincendio per veicoli ferroviari (DIN EN 45545-2) R24 (Dati di collegamento) | HL 1 - HL 2 |
Descrizione del prodotto
Analog frequency converter for converting normalized analog signals into frequency signals or pulse duration modulation (PWM) signals, configurable via DIP switch, with screw connection
