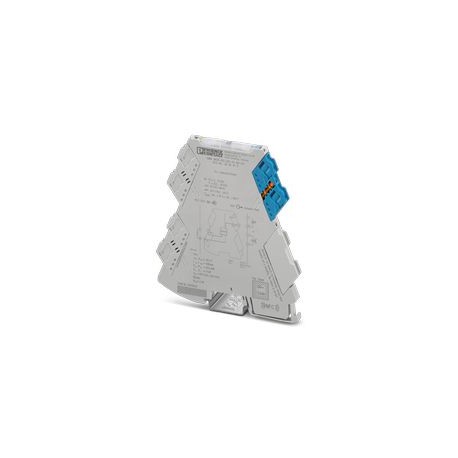

MINI MCR-EX-SD-21-48-LP
MINI MCR-EX-SD-21-48-LP 2908810 PHOENIX CONTACT Ex i, Valve control block for intrinsically safe solenoid va..
$327.22USD
62 in magazzino
Specifiche chiave
:0.14 mm² ... 2.5 mm² (without ferrule)
Profondità:119.2 mm
Larghezza:6.2 mm
Altezza:109.81 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 0.14 mm² ... 2.5 mm² (without ferrule) | |
| Profondità | 119.2 mm |
| Larghezza | 6.2 mm |
| Altezza | 109.81 mm |
| Isolamento | Double/reinforced insulation |
| Certificato | CE-compliant |
| Intervallo di altezza | > 2000 m ... 3000 m |
| Tipo di prodotto | Solenoid driver |
| filettatura | M3 |
| Tensione di prova | 2.5 kV AC (50 Hz, 60 s) |
| Tipo di montaggio | DIN rail mounting |
| Tempo di risposta | < 50 ms |
| Identificazione | II (1) G [Ex ia Ga] IIC |
| Emissione di rumore | IEC/EN 61000-6-4 |
| Immunità al rumore | IEC/EN 61000-6-2 |
| Tensione di uscita | ≥ 12.2 V DC (48 mA) |
| Famiglia di prodotti | MINI Analog Pro |
| Resistenza di uscita | ≥ 181 Ω (Internal resistance Ri) |
| Tensione senza carico | > 21 V DC |
| Numero di input | 1 |
| Grado di inquinamento | 2 (≤ 5000 m) |
| Lunghezza di spogliatura | 10 mm |
| Metodo di connessione | Screw connection |
| Sezione trasversale AWG | (converted acc. to IEC) |
| Numero di uscite | 1 |
| Consumo energetico | < 1.7 W |
| Coppia di serraggio | 0.5 Nm ... 0.6 Nm |
| Limitazione di corrente | > 48 mA |
| Circuiti Ex i (EPL) | Ga |
| A prova di cortocircuito | yes |
| Grado di protezione | IP20 |
| Potenza di uscita massima Po | 872 mW |
| Categoria di sovratensione | II (≤ 5000 m) |
| Gamma di tensione di alimentazione | loop-powered, no external supply necessary |
| Segnale di ingresso di tensione | 19.2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Installazione Ex (EPL) | Gc |
| Norme/regolamenti | IEC/EN 61010-1 |
| Corrente di uscita massima Io | 139 mA |
| Tensione di uscita massima Uo | 25.1 V |
| Tensione di isolamento nominale | 300 Vrms |
| Sezione trasversale del conduttore AWG | 24 ... 12 (flexible) |
| Induttanza interna massima Li | negligible |
| Capacità interna massima Ci | 11 nF |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 1.5 mm² (with ferrule) |
| compatibilità elettromagnetica | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| Temperatura ambiente (funzionamento) | -40 °C ... 70 °C |
| Sezione trasversale del conduttore flessibile | 0.14 mm² ... 2.5 mm² |
| Umidità ammissibile (funzionamento) | 5 % ... 95 % (non-condensing) |
| Tensione massima di sicurezza Um | 253 V AC |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| I (circuito semplice): Induttività esterna massima Lo/Capacità esterna massima Co | 15 mH / 4.84 µF |
| IIA (circuito semplice): Induttività esterna massima Lo/Capacità esterna massima Co | 10 mH / 2.92 µF |
| IIC (circuito semplice): Induttività esterna massima Lo/Capacità esterna massima Co | 1.5 mH / 97 nF |
| IIB/IIIC (circuito semplice): Induttività esterna massima Lo/Capacità esterna massima Co | 5 mH / 819 nF |
Descrizione del prodotto
Ex i-Solenoid driver for controlling Ex i solenoid valves in the Ex area. no-load voltage: 21 V DC, current limitation: 48 mA, Standard configuration, Loop-powered, Safety Integrity Level (SIL, IEC 61
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
