MINI MCR-EX-NAM-T-PT

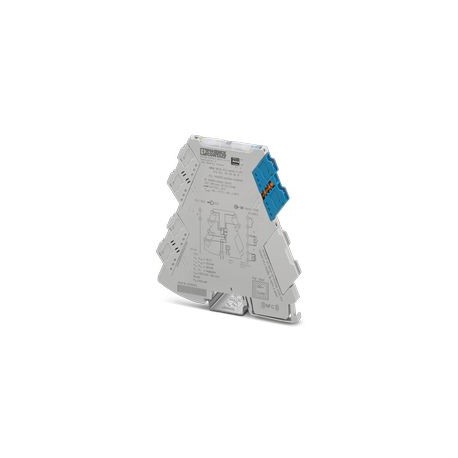

MINI MCR-EX-NAM-T-PT 2908808 PHOENIX CONTACT Ex i-NAMUR Signal Conditioner for the operation of proximity se..
$276.38USD
84 in magazzino
Specifiche chiave
:Floating switch contacts
Profondità:119.2 mm
Larghezza:6.2 mm
Altezza:109.81 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Floating switch contacts | |
| Profondità | 119.2 mm |
| Larghezza | 6.2 mm |
| Altezza | 109.81 mm |
| Isolamento | Double/reinforced insulation |
| Certificato | CE-compliant |
| Intervallo di altezza | > 2000 m ... 3000 m |
| Tipo di prodotto | Isolating switch transf. |
| Tensione di prova | 2.5 kV AC (50 Hz, 60 s) |
| Configurazione | DIP switches |
| Identificazione | II (1) G [Ex ia Ga] IIC |
| Emissione di rumore | EN 61000-6-4 |
| Immunità al rumore | EN 61000-6-2 |
| Famiglia di prodotti | MINI Analog Pro |
| Visualizzazione dello stato | Green LED (supply voltage) |
| Monitoraggio della linea | Line fault detection |
| Materiale dell'alloggiamento | PBT |
| Numero di input | 1 |
| Grado di inquinamento | 2 (≤ 5000 m) |
| Lunghezza di spogliatura | 10 mm |
| Metodo di connessione | Push-in connection |
| Sezione trasversale AWG | (converted acc. to IEC) |
| Posizione di montaggio | any |
| Descrizione dell'output | passive |
| Circuiti Ex i (EPL) | Ga |
| Frequenza di commutazione | ≤ 10 kHz (IOUT≥ 5 mA) |
| Grado di protezione | IP20 |
| Potenza di uscita massima Po | 28 mW |
| Categoria di sovratensione | II (≤ 5000 m) |
| Gamma di tensione di alimentazione | 19.2 V DC ... 30 V DC |
| Installazione Ex (EPL) | Gc |
| Norme/regolamenti | IEC/EN 61010-1 |
| Corrente di uscita massima Io | 10.9 mA |
| Tensione di uscita massima Uo | 10.1 V |
| Corrente di commutazione massima | 50 mA |
| Tensione di alimentazione nominale | 24 V DC |
| Sorgenti di input disponibili | NAMUR proximity sensors (IEC/EN 60947-5-6) |
| Tensione di isolamento nominale | 300 Vrms |
| Sezione trasversale del conduttore AWG | 24 ... 12 (flexible) |
| Induttanza interna massima Li | negligible |
| Capacità interna massima Ci | negligible |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 2.5 mm² (with ferrule) |
| compatibilità elettromagnetica | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| Temperatura ambiente (funzionamento) | -40 °C ... 70 °C |
| Sezione trasversale del conduttore flessibile | 0.14 mm² ... 2.5 mm² |
| Umidità ammissibile (funzionamento) | 5 % ... 95 % (non-condensing) |
| Tensione massima di sicurezza Um | 253 V AC |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| I (circuito misto): Induttività esterna massima Lo/Capacità esterna massima Co | 100 mH / 1 µF |
| I (circuito semplice): Induttività esterna massima Lo/Capacità esterna massima Co | 300 mH / 160 µF |
| IIC (circuito misto): Induttività esterna massima Lo/Capacità esterna massima Co | 100 mH / 500 nF, 50 mH / 570 nF, 5 mH / 590 nF, 1 mH / 590 nF, 10 µH / 590 nF |
| IIA (circuito semplice): Induttività esterna massima Lo/Capacità esterna massima Co | 300 mH / 93 µF |
| IIC (circuito semplice): Induttività esterna massima Lo/Capacità esterna massima Co | 300 mH / 2.87 µF |
| IIIC (circuito misto): Induttività esterna massima Lo/Capacità esterna massima Co | 100 mH / 1 µF |
| IIB/IIA (circuito misto): Induttività esterna massima Lo/Capacità esterna massima Co | 100 mH / 1 µF |
| IIB/IIIC (circuito semplice): Induttività esterna massima Lo/Capacità esterna massima Co | 100 mH / 19.4 µF |
| I/IIB/IIA/IIIC (circuito misto): Induttività esterna massima Lo/Capacità esterna massima Co | 100 mH / 1 µF, 5 mH / 1 µF, 1 mH / 1 µF, 10 µH / 1 µF |
Descrizione del prodotto
Ex i-NAMUR signal conditioner for operating proximity sensors and switches. The signals are transmitted to the control level via 1 transistor output (passive). Standard configuration, Line fault detec
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
