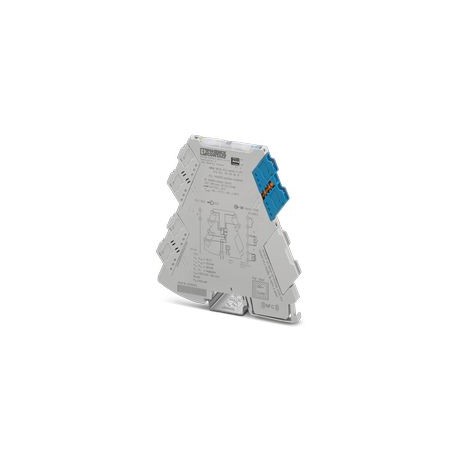

MINI MCR-EX-NAM-2T-PT
MINI MCR-EX-NAM-2T-PT 1157854 PHOENIX CONTACT Ex i-NAMUR signal conditioner for the operation of proximity s..
$0.00USD
3257 in magazzino
Specifiche chiave
:Potential-free contacts
Collegamento:Push-in connection
Profondità:119.2 mm
larghezza:6.2 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Potential-free contacts | |
| Collegamento | Push-in connection |
| Profondità | 119.2 mm |
| larghezza | 6.2 mm |
| altezza | 109.81 mm |
| Marcatura | II (1) G [Ex ia Ga] IIC |
| isolamento | Dual/reinforced insulation |
| Certificato | CE Compliance |
| Intervallo di altezza | > 2000 m ... 3000 m |
| Controllo di linea | Line fault detection |
| Tipo di prodotto | Disconnecting amplifier |
| Tensione di prova | 2.5 kV AC (50 Hz, 60 s) |
| Configurazione | DIP switch |
| Emissione di rumore | EN 61000-6-4 |
| Famiglia di prodotti | MINI Analog Pro |
| Tensione nominale | 24 V DC |
| Materiale dell'alloggiamento | PBT |
| Numero di input | 1 |
| Segnalazione dello stato | Green LED (supply voltage) |
| Lunghezza di spogliatura | 10 mm |
| Descrizione dell'output | passive |
| Grado di inquinamento | 2 (≤ 5000 m) |
| Circuiti Ex i (EPL) | Ga |
| Corrente di spunto massima | 50 mA |
| Frequenza di commutazione | ≤ 10 kHz (IOUT≥ 5 mA) |
| Grado di protezione | Ip20 |
| Categoria di sovratensione | II (≤ 5000 m) |
| Norme/Disposizioni | IEC/EN 61010-1 |
| Gamma di tensione di alimentazione | 19.2 V DC ... 30 V DC |
| Fonti di input utilizzabili | NAMUR Proximity Sensors (IEC/EN 60947-5-6) |
| Installazione Ex (EPL) | Gc |
| Luogo di installazione | Choice of |
| Potenza di uscita massima Por | 28 mW |
| Corrente di uscita massima Ior | 10.9 mA |
| Tensione di uscita massima Uor | 10.1 V |
| Immunità ai disturbi | EN 61000-6-2 |
| Max. strozzatura interna Lthe | negligible |
| Tensione di isolamento nominale | 300 VEff |
| Tensione massima di sicurezza Um | 253 V AC |
| Sezione trasversale del conduttore AWG | (converted according to IEC) |
| Capacità interna massima C | negligible |
| Compatibilità elettromagnetica | Tested according to the following standards and requirements: EN 61326-1 Use in an industrial environment, NAMUR NE 21 |
| Sezione trasversale del conduttore rigido | 0.2 mm² ... 2.5 mm² (with lug) |
| Temperatura ambiente (di esercizio) | -40 °C ... 70 °C |
| Sezione trasversale del conduttore flessibile | 0.14 mm² ... 2.5 mm² |
| Umidità ammissibile (funzionamento) | 5 % ... 95 % (non-condensing) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| I (circuito a corrente mista): Induttività esterna massima Lor/ Capacità esterna massima Cor | 100 mH / 1 μF |
| I (circuito di corrente semplice): Induttività esterna massima Lor/ Capacità esterna massima Cor | 300 mH / 160 μF |
| IIC (circuito a corrente mista): Induttività esterna massima Lor/ Capacità esterna massima Cor | 100 mH / 500 nF, 50 mH / 570 nF, 5 mH / 590 nF, 1 mH / 590 nF, 10 μH / 590 nF |
| IIA (circuito di corrente semplice): induttività esterna massima Lor/capacità esterna massima Cor | 300 mH / 93 μF |
| IIC (circuito di corrente semplice): induttività esterna massima Lor/capacità esterna massima Cor | 300 mH / 2.87 μF |
| IIIC (circuito a corrente mista): Induttività esterna massima Lor/ Capacità esterna massima Cor | 100 mH / 1 μF |
| IIB/IIA (circuito a corrente mista): Induttività esterna massima Lor/ Capacità esterna massima Cor | 100 mH / 1 μF |
| IIB/IIIC (circuito di corrente semplice): Induttività esterna massima Lor/ Capacità esterna massima Cor | 100 mH / 19.4 μF |
| I/IIB/IIA/IIIC (circuito a corrente mista): induttività esterna massima Lor/capacità esterna massima Cor | 100 mH / 1 μF, 5 mH / 1 μF, 1 mH / 1 μF, 10 μH / 1 μF |
Descrizione del prodotto
Ex i-NAMUR galvanic isolator for the management of proximity sensors and switches in the Ex zone. Signals are transmitted in the safe zone via 2 transistor outputs (passive). Standard Configuration, L
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
