Disponibile Prodotto più richiesto
ME 45 UTG/FE BUS/10+2 KMGY

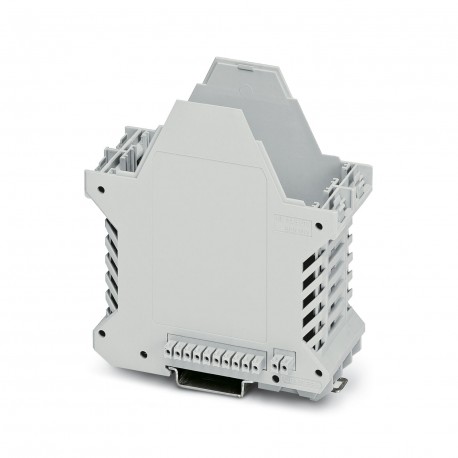

ME 45 UTG/FE BUS/10+2 KMGY 1053984 PHOENIX CONTACT DIN rail housing, Lower housing part with metal foot catc..
$0.00USD
4915 in magazzino
Specifiche chiave
Tipo:Lower housing parts without vents, housing cover necessary to complete the module
Colore:light gray (7035)
Profondità:107.3 mm
Forza:20 N
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Tipo | Lower housing parts without vents, housing cover necessary to complete the module |
| Colore | light gray (7035) |
| Profondità | 107.3 mm |
| Forza | 20 N |
| Larghezza | 45.2 mm |
| Altezza | 99 mm |
| Ampiezza | 0.15 mm (10 Hz ... 58.1 Hz) |
| Frequenza | 10 - 150 - 10 Hz |
| Forma dell'impulso | Half-sine |
| Velocità di spazzata | 1 octave/min |
| Temperatura | 850 °C |
| Accelerazione | 2g (58.1 Hz ... 150 Hz) |
| Tipo di alloggio | DIN rail housing |
| Tipo di prodotto | Enclosure bottom part |
| Nota di montaggio | Refer to the data sheet for the range in the download area. |
| Tipo di montaggio | DIN rail mounting |
| Spessore del PCB | 1.4 mm ... 1.8 mm |
| Specifica | IEC 60068-2-6:2007-12 |
| Durata del test | 1 h |
| Altezza di caduta | 50 cm |
| Serie di alloggi | ME |
| Raccomandazione | Material of contact pads for bus connector, galvanic gold (hard gold) |
| Durata dello shock | 11 ms |
| Colore (alloggiamento) | light gray (RAL 7035) |
| Istruzioni per il test | X-, Y- and Z-axis |
| Materiale dell'alloggiamento | Polyamide |
| Fattore di riduzione | 1 |
| Tempo di esposizione | 30 s |
| Posizione di montaggio | vertical |
| Dissipazione di potenza | 7.6 W |
| Tipo di montaggio PCB | Insertion (optional latching by PCB stop) |
| Tipo di imballaggio | packed in cardboard |
| Temperatura ambiente | 20 °C |
| Disegno dimensionale | |
| Tipo di imballaggio esterno | Carton |
| Numero di supporti per PCB | 2 |
| Codice IP massimo da raggiungere | IP20 |
| Durata del test per asse | 2.5 h |
| Caratteristiche della superficie | untreated |
| Numero massimo di posizioni | 0) |
| CTI secondo IEC 60112 | 600 |
| Sono presenti aperture di ventilazione | no |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Numero di shock per direzione | 3 |
| Temperatura ambiente (funzionamento) | -40 °C ... 105 °C (depending on power dissipation) |
| Profondità dal bordo superiore della guida DIN | 100.7 mm |
| Umidità relativa (stoccaggio/trasporto) | 80 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Profondità dal bordo superiore della guida DIN al punto di supporto sulla parte superiore | 68.5 mm |
Descrizione del prodotto
Rail box, Bottom of the box with metal pin, with FE contact, high design, without ventilation slits, width: 45.2 mm, height: 99 mm, depth: 107.3 mm, color: light gray (7035), cross bridge: integrated
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
