ME 22,5 OT-1MSTBO SET

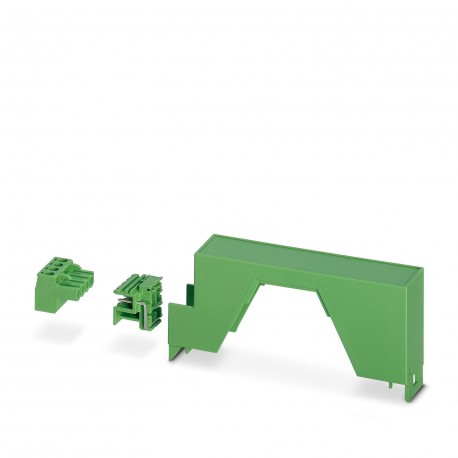

ME 22,5 OT-1MSTBO SET 2707741 PHOENIX CONTACT Component housing, Upper part, Color: green, Width: 22.5 mm, C..
$0.00USD
3912 in magazzino
Specifiche chiave
:)
Tipo:Set comprised of upper housing part, 1 PCB header (4-pos.), and 1 PCB terminal block with screw connection (4-pos.)
Profondità:45.85 mm
Forza:20 N
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| ) | |
| Tipo | Set comprised of upper housing part, 1 PCB header (4-pos.), and 1 PCB terminal block with screw connection (4-pos.) |
| Profondità | 45.85 mm |
| Forza | 20 N |
| Larghezza | 22.6 mm |
| Altezza | 99 mm |
| Ampiezza | 0.15 mm (10 Hz ... 58.1 Hz) |
| Frequenza | 10 - 150 - 10 Hz |
| Forma dell'impulso | Half-sine |
| Velocità di spazzata | 1 octave/min |
| Temperatura | 850 °C |
| Accelerazione | 2g (58.1 Hz ... 150 Hz) |
| Tipo di alloggio | DIN rail housing |
| Tipo di prodotto | Upper housing part |
| Nota di montaggio | Refer to the data sheet for the range in the download area. |
| Tipo di montaggio | Latching with lower housing part |
| Spessore del PCB | 1.4 mm ... 1.8 mm |
| Specifica | IEC 60068-2-6:2007-12 |
| Durata del test | 1 h |
| Altezza di caduta | 50 cm |
| Serie di alloggi | ME |
| Numero di righe | 1 |
| Famiglia di prodotti | ME 22,5.. |
| Durata dello shock | 11 ms |
| Colore (alloggiamento) | green (RAL 6021) |
| Istruzioni per il test | X-, Y- and Z-axis |
| Revisione dell'articolo | 06 |
| Materiale dell'alloggiamento | Polyamide |
| Tempo di esposizione | 30 s |
| Tipo di montaggio PCB | Slot |
| Tipo di imballaggio | packed in cardboard |
| Disegno dimensionale | |
| Tipo di imballaggio esterno | Carton |
| Numero di supporti per PCB | 1 |
| Codice IP massimo da raggiungere | IP20 |
| Durata del test per asse | 2.5 h |
| Caratteristiche della superficie | untreated |
| Numero massimo di posizioni | 4 (pitch: 5 mm) |
| CTI secondo IEC 60112 | 600 |
| Sono presenti aperture di ventilazione | no |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Numero di shock per direzione | 3 |
| Temperatura ambiente (funzionamento) | -40 °C ... 105 °C (depending on power dissipation) |
| Profondità dalla superficie di appoggio della base | 38.5 mm |
| Umidità relativa (stoccaggio/trasporto) | 80 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
Descrizione del prodotto
Rail box, Set consisting of the top of the housing and 1 base housing unit for printed circuit board (4 poles) and 1 terminal unit for printed circuit board with screw connection (4 poles), width: 22.
