MCV 1,5/12-GF-3,81P26AUTHRNZ78

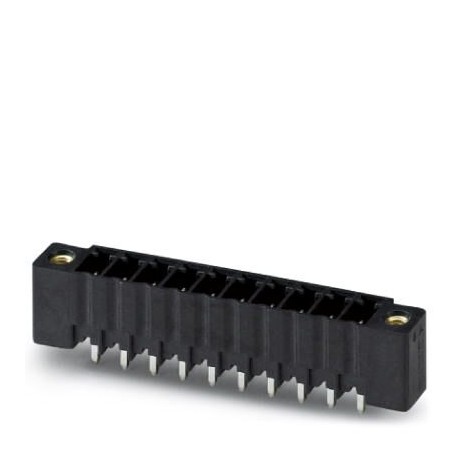

MCV 1,5/12-GF-3,81P26AUTHRNZ78 1814456 PHOENIX CONTACT PCB headers, nominal current: 8 A, number of position..
$0.00USD
4639 in magazzino
Specifiche chiave
Codice GTIN:4046356745710
Chiave d'ordine:1814456
Unità di imballaggio:1
UNSPSC 11 (ETIM):39121409
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356745710 |
| Chiave d'ordine | 1814456 |
| Unità di imballaggio | 1 |
| UNSPSC 11 (ETIM) | 39121409 |
| ETIM 3.0 (eCl@ss) | EC001121 |
| ETIM 4.0 (eCl@ss) | EC002637 |
| ETIM 5.0 (eCl@ss) | EC002637 |
| ETIM 6.0 (eCl@ss) | EC002637 |
| ETIM 7.0 (eCl@ss) | EC002637 |
| UNSPSC 13.2 (ETIM) | 39121409 |
| UNSPSC 19.0 (ETIM) | 39121409 |
| UNSPSC 6.01 (ETIM) | 30211810 |
| UNSPSC 12.01 (ETIM) | 39121409 |
| Numero tariffario doganale | 85366930 |
| UNSPSC 7.0901 (ETIM) | 39121409 |
| (Informazioni sulla confezione) | CUL |
| Pitch (dati commerciali chiave) | 3.81 mm |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nota (Parametri elettrici) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| eCl@ss 4.0 (Classificazioni) | 272607xx |
| eCl@ss 4.1 (Classificazioni) | 27260701 |
| eCl@ss 5.0 (Classificazioni) | 27260701 |
| eCl@ss 5.1 (Classificazioni) | 27260700 |
| eCl@ss 6.0 (Classificazioni) | 27260700 |
| eCl@ss 7.0 (Classificazioni) | 27440402 |
| eCl@ss 8.0 (Classificazioni) | 27440402 |
| eCl@ss 9.0 (Classificazioni) | 27440402 |
| Blocco (dati commerciali chiave) | Threaded flange |
| Tensione nominale (Proprietà dell'articolo) | |
| Passo (Dati sui materiali - alloggiamento) | 3.81 mm |
| Tensione nominale (proprietà dell'articolo) | 160 V |
| Disposizione dei pin (dati commerciali chiave) | Linear pinning |
| Corrente nominale (Proprietà dell'articolo) | 8 A |
| Tipo di montaggio (dati commerciali chiave) | THR soldering |
| Sistema plug-in (dati commerciali chiave) | MINI COMBICON |
| Dimensione a (Dati sui materiali - alloggiamento) | 41.91 mm |
| Tipologia di contatto (Dati Commerciali Chiave) | Male connector |
| Larghezza [ w ] (Dati materiale - alloggiamento) | 56.11 mm |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 years |
| Altezza [ h ] (Dati materiale - alloggiamento) | 11.8 mm |
| Lunghezza [ l ] (Dati materiale - alloggiamento) | 7.25 mm |
| Numero di livelli (dati commerciali chiave) | 1 |
| Colore dell'alloggiamento (Dati sul materiale - contatto) | black (9005) |
| Gamma di articoli (dati commerciali chiave) | MCV 1,5/..-GF-THR |
| Materiale di contatto (parametri elettrici) | Cu alloy |
| Perno di saldatura [P] (Dati materiale - alloggiamento) | 2.6 mm |
| Numero di posizioni (dati commerciali chiave) | 12 |
| Diametro del foro (Dimensioni del prodotto) | 1.4 mm |
| Numero di potenziali (dati commerciali chiave) | 12 |
| Numero di connessioni (dati commerciali chiave) | 12 |
| Materiale isolante (Dati sul materiale - contatto) | LCP |
| Tipo di imballaggio (Dimensioni per la progettazione del PCB) | packed in cardboard |
| Pezzi per confezione (Dimensioni per la progettazione PCB) | 50 |
| Breve descrizione dell'articolo (dati commerciali chiave) | Feed-through header |
| Caratteristiche superficiali (parametri elettrici) | partially gold-plated |
| Gruppo di materiali isolanti (Dati sui materiali - contatto) | IIIa |
| CTI secondo IEC 60112 (Dati sui materiali - contatto) | 175 |
| Altezza (senza perno di saldatura) (Dati materiale - alloggiamento) | 9.2 mm |
| Unità di imballaggio denominate (Dimensioni per la progettazione PCB) | Pcs. |
| Collegamento secondo lo standard (Informazioni sull'imballaggio) | EN-VDE |
| Area di contatto della superficie metallica (strato superiore) (parametri elettrici) | Gold (0.8 - 1.4 µm Au) |
| Grado di infiammabilità secondo UL 94 (Dati sui materiali - contatto) | V0 |
| Area di saldatura della superficie metallica (strato superiore) (parametri elettrici) | Tin (5 - 7 µm Sn) |
| Area di contatto della superficie metallica (strato intermedio) (parametri elettrici) | Nickel (1.3 - 3 µm Ni), |
| Area di saldatura della superficie metallica (strato intermedio) (parametri elettrici) | Nickel (1.3 - 3 µm Ni) |
Descrizione del prodotto
PCB headers, nominal current: 8 A, nominal cross section: 1.5 mm², number of positions: 12, pitch: 3.81 mm, color: black, contact surface: Tin, mounting: THR soldering, pin layout: Linear pinning, sol
