MCR-VAC-UI-O-DC

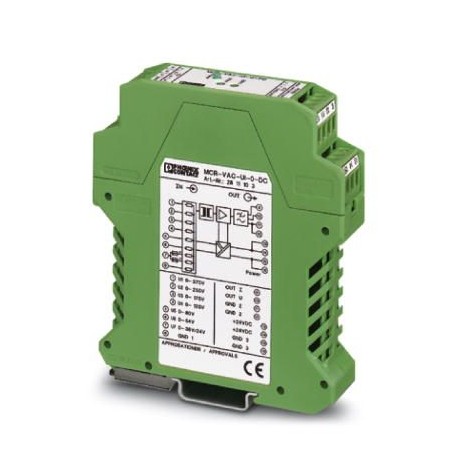

MCR-VAC-UI-O-DC 2811103 PHOENIX CONTACT Voltage measuring transducers
$0.00USD
4293 in magazzino
Specifiche chiave
Codice GTIN:4017918125400
Nota:Made to Order (non-returnable)
Chiave d'ordine:2811103
Pagina del catalogo:Page 236 (C-7-2013)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918125400 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2811103 |
| Pagina del catalogo | Page 236 (C-7-2013) |
| Profondità (Nota) | 114.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 22.5 mm |
| (Dati di input) | 4 mA ... 20 mA |
| Altezza (Nota) | 99 mm |
| Paese di origine | DE (Germany) |
| Ripple (dati di input) | < 50 mVPP |
| Numero tariffario doganale | 85437090 |
| (Condizioni ambientali) | 250 V (to earth) |
| Conformità (generale) | CE-compliant |
| Colore (dati di connessione) | green |
| Emissione acustica (generale) | EN 61000-6-4 |
| Immunità al rumore (generale) | EN 61000-6-2 |
| Nome output (dati input) | Current output |
| UL, USA/Canada (Generale) | cULus |
| Filettatura della vite (Alimentazione) | M3 |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformità (dati di connessione) | CE-compliant |
| Altitudine massima (Dimensioni) | < 2000 m |
| Lunghezza di spelatura (Alimentazione) | 8 mm |
| Intervallo di allineamento (dati di connessione) | ± 20 % |
| Allineamento zero (Dati di connessione) | ± 20 % |
| Metodo di connessione (Alimentazione) | Pluggable screw connection |
| Corrente di uscita massima (dati di input) | 30 mA |
| Tensione di uscita massima (dati di ingresso) | 15 V |
| Emissione acustica (dati di connessione) | EN 61000-6-4 |
| Immunità al rumore (dati di connessione) | EN 61000-6-2 |
| UL, USA/Canada (Dati di connessione) | cULus |
| Grado di protezione (Dimensioni) | IP20 |
| Nominativo tensione (condizioni ambientali) | 440 V (ungrounded) |
| Segnale di uscita corrente (dati di ingresso) | 0 mA ... 20 mA |
| Materiale dell'alloggiamento (dati di collegamento) | Polyamide PA non-reinforced |
| Intervallo di tensione di alimentazione (dati di uscita) | 18.5 V DC ... 30.2 V DC |
| Segnale di uscita in tensione (dati in ingresso) | 0 V ... 10 V |
| Tecnologia di collegamento (Alimentazione) | Screw connection |
| Peso per pezzo (imballaggio escluso) | 204.500 g |
| Grado di inquinamento (Dati di connessione) | 2 |
| Resistenza di ingresso (condizioni ambientali) | 24 kΩ |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Consumo di corrente massimo (dati di uscita) | < 45 mA |
| Categoria di sovratensione (dati di collegamento) | III |
| Compatibilità elettromagnetica (generale) | Conformance with EMC directive |
| Intervallo di tensione di ingresso (condizioni ambientali) | 0 V ... 24 V AC |
| Risposta al gradino (10-90%) (dati di connessione) | 250 ms |
| Collegamento secondo lo standard (generale) | CUL |
| Tensione nominale di isolamento (dati di collegamento) | 300 V DC |
| Campo di misura della frequenza (dati di connessione) | 45 Hz ... 400 Hz |
| Tensione di prova in ingresso/uscita (dati di connessione) | 3.3 kV (50 Hz, 1 min.) |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 60 °C |
| Corrente di uscita del carico/carico di uscita (dati di input) | < 500 Ω |
| Tensione di uscita del carico/carico (dati di input) | > 10 kΩ |
| Errore massimo di trasmissione (dati di connessione) | < 1.5 % (of final value) |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Sezione trasversale del conduttore AWG max. (Alimentazione) | 14 |
| Sezione trasversale del conduttore AWG min. (Alimentazione) | 24 |
| Compatibilità elettromagnetica (dati di connessione) | Conformance with EMC directive |
| Sezione trasversale del conduttore solido max. (Alimentazione) | 2.5 mm² |
| Sezione trasversale del conduttore min. (Alimentazione) | 0.2 mm² |
| Tensione di ingresso/alimentazione di prova (dati di connessione) | 3.3 kV (50 Hz, 1 min.) |
| Coefficiente di temperatura, tipico (dati di connessione) | 0.02 %/K (50/60 Hz) |
| Tensione di uscita di prova/alimentazione (dati di collegamento) | 1 kV (50 Hz, 1 min.) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C (non-condensing) |
| Sezione trasversale del conduttore flessibile max. (Alimentazione) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Alimentazione) | 0.2 mm² |
Descrizione del prodotto
MCR voltage converter, for alternating voltages from 0..20 V AC to 0..440 V AC, output signal 0..10 V/0(4).. 20 mA
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
