MCR-T-UI-NC

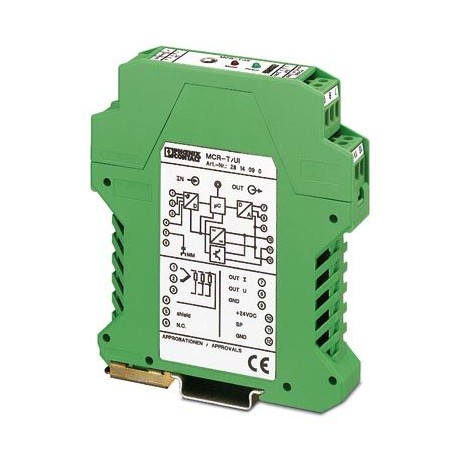

MCR-T-UI-NC 2814100 PHOENIX CONTACT Temperature measuring transducer
$0.00USD
4098 in magazzino
Specifiche chiave
Codice GTIN:4017918139421
Nota:Made to Order (non-returnable)
Chiave d'ordine:2814100
Pagina del catalogo:Page 136 (C-7-2013)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918139421 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2814100 |
| Pagina del catalogo | Page 136 (C-7-2013) |
| Profondità (Nota) | 114.5 mm |
| GL (Generale) | DNV GL |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 17.5 mm |
| (Dati di input) | 20 mA ... 4 mA |
| Altezza (Nota) | 99 mm |
| Paese di origine | DE (Germany) |
| Ripple (dati di input) | < 20 mVPP |
| Numero tariffario doganale | 85437090 |
| GL (Dati di connessione) | DNV GL |
| (Condizioni ambientali) | Surge protection 30 V DC |
| Conformità (generale) | CE-compliant |
| Colore (dati di connessione) | green |
| Nome output (dati input) | Voltage output / current output |
| UL, USA/Canada (Generale) | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| Nome output (dati output) | Transistor output, pnp |
| Risoluzione D/A (dati di input) | ± 12 bit |
| Filettatura della vite (Alimentazione) | M3 |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformità (dati di connessione) | CE-compliant |
| Circuito di protezione (dati di input) | Transient protection |
| Lunghezza di spelatura (Alimentazione) | 8 mm |
| Metodo di connessione (Alimentazione) | Pluggable screw connection |
| Corrente di uscita massima (dati di input) | 24 mA |
| Tensione di uscita massima (dati di ingresso) | ± 12 V |
| Descrizione dell'output (dati di output) | Can carry a load of 100 mA, switches supply voltage (not protected against short-circuit); locked in case of order-specific configuration, otherwise freely programmable through MCR/PI-CONF-WIN |
| UL, USA/Canada (Dati di connessione) | Class I, Div. 2, Groups A, B, C, D or Non-Hazardous Locations |
| Segnale di uscita corrente (dati di ingresso) | 0 mA ... 20 mA |
| Materiale dell'alloggiamento (dati di collegamento) | Polyamide PA non-reinforced |
| Intervallo di tensione di uscita (dati di uscita) | 18 V DC ... 30 V DC (switches supply voltage, not short-circuit resistant) |
| Segnale di uscita in tensione (dati in ingresso) | 0 V ... 10 V |
| Posizione di montaggio (dati di collegamento) | any |
| Peso per pezzo (imballaggio escluso) | 118.500 g |
| Corrente di carico continua (dati di uscita) | 100 mA |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Configurabile/programmabile (dati di input) | Yes, unconfigured |
| Metodo di connessione (condizioni ambientali) | Pluggable screw connection |
| Circuito di protezione (condizioni ambientali) | Transient protection |
| Intervallo di tensione di alimentazione (uscita di commutazione) | 18 V DC ... 30 V DC |
| Errore punto freddo, max. (dati di connessione) | ≤ 3 K |
| Corrente di ingresso del sensore (condizioni ambientali) | 250 µA (resistance thermometer) |
| Collegamento secondo lo standard (generale) | CUL |
| Tecnologia di collegamento (condizioni ambientali) | 2, 3, 4-wire |
| Consumo di corrente massimo (uscita di commutazione) | ≤ 60 mA |
| Tensione di prova in ingresso/uscita (dati di connessione) | 1 kV (50 Hz, 1 min.) |
| Errori tipici del punto freddo (dati di connessione) | 1.5 K |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 65 °C |
| Corrente di uscita del carico/carico di uscita (dati di input) | ≤ 500 Ω |
| Tensione di uscita del carico/carico (dati di input) | ≥ 10 kΩ |
| Errore massimo di trasmissione (dati di connessione) | ≤ 0.1 % (of maximum range, ±6 mV or ±12 µA at output) |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Configurabile/programmabile (condizioni ambientali) | Yes, unconfigured |
| Consumo di corrente tipico (uscita di commutazione) | 40 mA |
| Sezione trasversale del conduttore AWG max. (Alimentazione) | 14 |
| Sezione trasversale del conduttore AWG min. (Alimentazione) | 24 |
| Campo di misura della temperatura (condizioni ambientali) | Depending on sensor type used |
| Sezione trasversale del conduttore solido max. (Alimentazione) | 2.5 mm² |
| Sezione trasversale del conduttore min. (Alimentazione) | 0.2 mm² |
| Coefficiente di temperatura massimo (dati di connessione) | ≤ 0.01 %/K |
| Intervallo di corrente di uscita con rottura del filo (dati di input) | 0 A ... 24 mA |
| Intervallo di tensione di uscita con interruzione del filo (dati di input) | -12 V ... 12 V |
| Tensione di ingresso/alimentazione di prova (dati di connessione) | 1 kV (50 Hz, 1 min.) |
| Coefficiente di temperatura, tipico (dati di connessione) | 0.005 %/K |
| Sezione trasversale del conduttore flessibile max. (Alimentazione) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Alimentazione) | 0.2 mm² |
| Campo di misura della resistenza lineare (condizioni ambientali) | 0 Ω ... 8000 Ω (freely adjustable, min. measuring range 100 Ω) |
| Tipi di sensori utilizzabili (TC) (Condizioni ambientali) | U, T, L, J, E, K, N, S, R, B, C, W, HK |
| Tipi di sensori (RTD) che possono essere utilizzati (condizioni ambientali) | Pt, Ni, Cu sensors |
| Intervallo di corrente di uscita con sovra/sottointervallo (dati di input) | 0 A ... 24 mA |
| Intervallo di tensione di uscita con overrange/underrange (dati di input) | -12 V ... 12 V |
