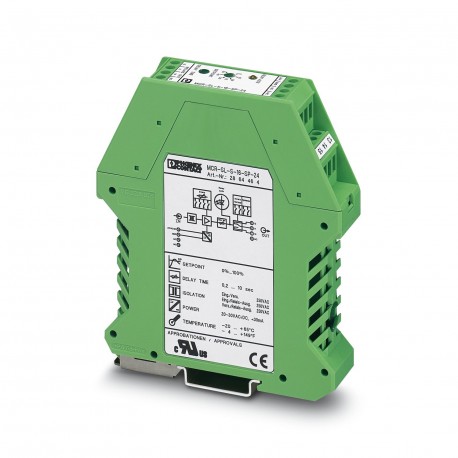

MCR-SL-S-16-SP-24
MCR-SL-S- 16-SP- 24 2864464 PHOENIX CONTACT Current monitoring
$0.00USD
3674 in magazzino
Specifiche chiave
Codice GTIN:4017918904456
Chiave d'ordine:2864464
Pagina del catalogo:Page 249 (C-5-2017)
Profondità (Nota):114.5 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918904456 |
| Chiave d'ordine | 2864464 |
| Pagina del catalogo | Page 249 (C-5-2017) |
| Profondità (Nota) | 114.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 22.5 mm |
| (Dati di input) | 2 A (in case of a destroyed gold layer, 250 V AC) |
| Altezza (Nota) | 99 mm |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85389091 |
| (Condizioni ambientali) | 60 Hz |
| Conformità (generale) | CE-compliant |
| Colore (dati di connessione) | green |
| Emissione acustica (generale) | EN 61000-6-4 |
| Nome output (dati input) | Relay output |
| Tipo di contatto (dati di input) | 1 PDT |
| Input (condizioni ambientali) | Current measuring input |
| Filettatura della vite (Alimentazione) | M3 |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformità (dati di connessione) | CE-compliant |
| Materiale di contatto (dati di input) | AgSnO, hard gold-plated |
| Altitudine massima (Dimensioni) | ≤ 2000 m |
| Lunghezza di spelatura (Alimentazione) | 8 mm |
| Metodo di connessione (Alimentazione) | Screw connection |
| Emissione acustica (dati di connessione) | EN 61000-6-4 |
| Immunità al rumore (dati di connessione) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Forma dell'impulso (condizioni ambientali) | Sine |
| Materiale dell'alloggiamento (dati di collegamento) | Polyamide PA non-reinforced |
| Posizione di montaggio (dati di collegamento) | any |
| Peso per pezzo (imballaggio escluso) | 139.200 g |
| Grado di inquinamento (Dati di connessione) | 2 |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Tensione di commutazione massima (dati di input) | 30 V AC |
| Capacità di sovraccarico (condizioni ambientali) | 2 x IN (continuous) |
| Categoria di sovratensione (dati di collegamento) | III |
| Compatibilità elettromagnetica (generale) | Conformance with EMC directive |
| Intervallo di tensione di alimentazione (uscita di commutazione) | 20 V DC ... 30 V DC |
| Intervallo di corrente di ingresso (condizioni ambientali) | 0 A AC ... 16 A |
| Corrente continua limite (dati di input) | 50 mA (for gold layer, 30 V AC/ 36 V DC) |
| Risposta al gradino (10-90%) (dati di connessione) | 40 ms |
| Frequenza nominale fN (Condizioni ambientali) | 50 Hz |
| Collegamento secondo lo standard (generale) | CUL |
| Tensione nominale di isolamento (dati di collegamento) | 300 V AC (to earth) |
| Consumo di corrente massimo (uscita di commutazione) | < 30 mA |
| Tensione di prova in ingresso/uscita (dati di connessione) | 3.5 kV (50 Hz, 1 min.) |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 65 °C |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Campo di misura della frequenza (condizioni ambientali) | 45 Hz ... 65 Hz |
| Sezione trasversale del conduttore AWG max. (Alimentazione) | 14 |
| Sezione trasversale del conduttore AWG min. (Alimentazione) | 24 |
| Compatibilità elettromagnetica (dati di connessione) | Conformance with EMC directive |
| Intervallo di impostazione del ritardo di risposta (dati di input) | typ. 0.1 s ... 10 s (Adjustable using a potentiometer) |
| Sezione trasversale del conduttore solido max. (Alimentazione) | 2.5 mm² |
| Sezione trasversale del conduttore min. (Alimentazione) | 0.2 mm² |
| Coefficiente di temperatura massimo (dati di connessione) | < 0.02 %/K |
| Tensione di ingresso/alimentazione di prova (dati di connessione) | 3.5 kV (50 Hz, 1 min.) |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C (non-condensing) |
| Sezione trasversale del conduttore flessibile max. (Alimentazione) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Alimentazione) | 0.2 mm² |
Descrizione del prodotto
MCR current controller, for sine idle alternating currents 0 ... 16 A AC/ 1 switched contact
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
