MCR-SL-PT100-SP

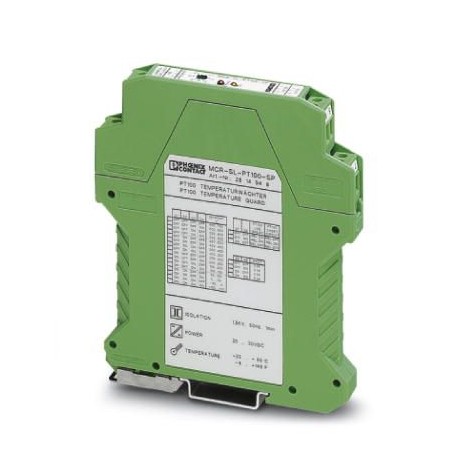

MCR-SL-PT100-SP 2814948 PHOENIX CONTACT Temperature monitoring
$0.00USD
3308 in magazzino
Specifiche chiave
Codice GTIN:4017918820381
Nota:Made to Order (non-returnable)
Chiave d'ordine:2814948
Pagina del catalogo:Page 132 (C-7-2015)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918820381 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2814948 |
| Pagina del catalogo | Page 132 (C-7-2015) |
| Profondità (Nota) | 114.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 12.5 mm |
| (Dati di input) | 2 A (in case of a destroyed gold layer, 250 V AC) |
| Altezza (Nota) | 99 mm |
| Paese di origine | DE (Germany) |
| Numero tariffario doganale | 85437090 |
| Conformità (generale) | CE-compliant |
| Colore (dati di connessione) | green |
| Nome output (dati input) | Relay output |
| UL, USA/Canada (Generale) | UL 508 Recognized |
| Tipo di contatto (dati di input) | 1 PDT |
| Tempo di ritardo (dati di input) | approx. 6 ms |
| Filettatura della vite (Alimentazione) | M3 |
| Visualizzazione dello stato (dati di input) | Red LED (short-circuit/wire break) |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformità (dati di connessione) | CE-compliant |
| Materiale di contatto (dati di input) | AgSnO, hard gold-plated |
| Tempo di ritardo di dropout (dati di input) | approx. 200 ms |
| Lunghezza di spelatura (Alimentazione) | 8 mm |
| Metodo di connessione (Alimentazione) | Screw connection |
| UL, USA/Canada (Dati di connessione) | UL 508 Recognized |
| Grado di protezione (Dimensioni) | IP20 |
| Errore di linearità (dati di connessione) | < 0.1 % |
| Materiale dell'alloggiamento (dati di collegamento) | Polyamide PA non-reinforced |
| Corrente di commutazione massima (dati di input) | 50 mA (for gold layer, 30 V AC/ 36 V DC) |
| Posizione di montaggio (dati di collegamento) | any |
| Peso per pezzo (imballaggio escluso) | 101.500 g |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Intervallo di tensione di alimentazione (uscita di commutazione) | 20 V DC ... 30 V DC |
| Corrente di ingresso del sensore (condizioni ambientali) | approx. 1 mA |
| Collegamento secondo lo standard (generale) | CUL |
| Tecnologia di collegamento (condizioni ambientali) | 2-wire |
| Consumo di corrente massimo (uscita di commutazione) | < 30 mA |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 65 °C |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Sezione trasversale del conduttore AWG max. (Alimentazione) | 14 |
| Sezione trasversale del conduttore AWG min. (Alimentazione) | 24 |
| Campo di misura della temperatura (condizioni ambientali) | -100 °C ... 700 °C |
| Sezione trasversale del conduttore solido max. (Alimentazione) | 2.5 mm² |
| Sezione trasversale del conduttore min. (Alimentazione) | 0.2 mm² |
| Coefficiente di temperatura massimo (dati di connessione) | < 0.01 %/K |
| Coefficiente di temperatura, tipico (dati di connessione) | 0.005 %/K |
| Tensione di prova, ingresso/uscita/alimentazione (dati di collegamento) | 1.5 kV (50 Hz, 1 min.) |
| Sezione trasversale del conduttore flessibile max. (Alimentazione) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Alimentazione) | 0.2 mm² |
| Tipi di sensori (RTD) che possono essere utilizzati (condizioni ambientali) | Pt 100 (IEC 60751/EN 60751) |
