Disponibile Prodotto più richiesto
MC 1,5/ 4-ST-3,81 BD:-A18-X26

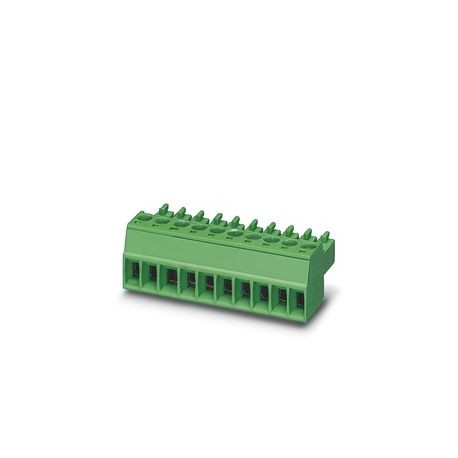

MC 1,5/ 4-ST-3,81 BD:-A18-X26 1006742 PHOENIX CONTACT Connector for printed circuit board, number of poles: ..
$0.00USD
4592 in magazzino
Specifiche chiave
:0.14 mm² / flexible / > 7 N
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Tipo:Standard
Pece:3.81 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 0.14 mm² / flexible / > 7 N | |
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tipo | Standard |
| Pece | 3.81 mm |
| Risultato | Test passed |
| Ampiezza | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frequenza | 10 - 150 - 10 Hz |
| Larghezza [w] | 16.03 mm |
| Altezza [h] | 11.1 mm |
| Lunghezza [l] | 16.1 mm |
| Velocità di spazzata | 1 octave/min |
| Tipo di bloccaggio | without |
| Linea di prodotti | COMBICON Connectors S |
| Tipo di prodotto | PCB connector |
| Numero di cicli | 25 |
| Specifica | IEC 60999-1:1999-11 |
| Numero di righe | 1 |
| Famiglia di prodotti | MC 1,5/..-ST |
| stress termico | 100 °C/168 h |
| Colore (alloggiamento) | green (6021) |
| Flangia di montaggio | without |
| Sistema di connettori | COMBICON MC 1,5 |
| Materiale di contatto | Cu alloy |
| Stress corrosivo | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Lunghezza di spogliatura | 7 mm |
| Metodo di connessione | Screw connection with tension sleeve |
| Coppia di serraggio | 0.22 Nm ... 0.25 Nm |
| Tipo di imballaggio | packed in cardboard |
| Resistenza di contatto | 1.3 mΩ |
| Corrente nominale IN | 8 A |
| Tensione nominale UN | 160 V |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Materiale isolante | PA |
| Numero di posizioni | 4 |
| Numero di potenziali | 4 |
| Tensione nominale (II/2) | 320 V |
| Resistenza di contatto R1 | 1.3 mΩ |
| Resistenza di contatto R2 | 1.5 mΩ |
| Testa della vite di forma di guida | Slotted (L) |
| Sezione trasversale nominale | 1.5 mm² |
| Numero di connessioni | 4 |
| Tensione nominale (III/2) | 160 V |
| Tensione nominale (III/3) | 160 V |
| Durata del test per asse | 2.5 h |
| Tipo di connessione del contatto | Socket |
| Caratteristiche della superficie | hot-dip tin-plated |
| Gruppo di materiali isolanti | I |
| strumento di crimpatura consigliato | 1212034 CRIMPFOX 6 |
| CTI secondo IEC 60112 | 600 |
| Tensione di sovratensione nominale (II/2) | 2.5 kV |
| Numero di posizioni testate | 20 |
| Sezione trasversale del conduttore AWG | 28 ... 16 |
| Cicli di inserimento/ritiro | 25 |
| Tensione di sovratensione nominale (III/2) | 2.5 kV |
| Tensione di sovratensione nominale (III/3) | 2.5 kV |
| Sezione trasversale del conduttore rigida | 0.14 mm² ... 1.5 mm² |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tensione nominale di isolamento (II/2) | 320 V |
| Sezione trasversale del conduttore flessibile | 0.14 mm² ... 1.5 mm² |
| Nota sulla sezione trasversale di collegamento | With connected conductor 1.5 mm² (solid). |
| Tensione nominale di isolamento (III/2) | 160 V |
| Tensione nominale di isolamento (III/3) | 160 V |
| distanza minima di dispersione (II/2) | 1.6 mm |
| Tensione di tenuta alla frequenza di rete | 1.39 kV |
| distanza superficiale minima (III/2) | 1.5 mm |
| distanza superficiale minima (III/3) | 2 mm |
| Direzione di collegamento conduttore/PCB | 0 ° |
| Calibro cilindrico axb / diametro | 2.4 mm x 1.5 mm / 1.6 mm |
| Forza di estrazione per pos. circa. | 4 N |
| Forza di inserimento per pos. circa | 6 N |
| Umidità relativa (stoccaggio/trasporto) | 30 % ... 70 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Tensione di tenuta all'impulso a livello del mare | 2.95 kV |
| Area di contatto della superficie metallica (strato superiore) | Tin (4 - 8 µm Sn) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Indice di tracciamento comparativo (IEC 60112) | CTI 600 |
| Punto terminale della superficie metallica (strato superiore) | Tin (4 - 8 µm Sn) |
| 2 conduttori con la stessa sezione trasversale, solidi | 0.08 mm² ... 0.5 mm² |
| Resistenza di isolamento, posizioni adiacenti | > 5 MΩ |
| 2 conduttori con la stessa sezione trasversale, flessibili | 0.08 mm² ... 0.75 mm² |
| valore minimo di tolleranza - campo non omogeneo (II/2) | 1.5 mm |
| valore minimo di tolleranza - campo non omogeneo (III/2) | 1.5 mm |
| valore minimo di tolleranza - campo non omogeneo (III/3) | 1.5 mm |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 | 775 |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 | 125 °C |
| Sezione trasversale del conduttore, flessibile, con puntalino, con manicotto in plastica | 0.25 mm² ... 0.75 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica | 0.25 mm² ... 1.5 mm² |
| Sezione trasversale del conduttore/tipo di conduttore/valore di riferimento della forza di trazione/valore effettivo | 0.14 mm² / solid / > 7 N |
| 2 conduttori con la stessa sezione trasversale, flessibili, con puntale senza manicotto in plastica | 0.25 mm² ... 0.34 mm² |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica | 0.5 mm² ... 0.5 mm² |
Descrizione del prodotto
Connector for printed circuit board, nominal section: 1.5 mm², color: green, rated current: 8 A, dimensioning voltage (III/2): 160 V, surface contacts: Tin, contact type: Connection female, Number of
