MC 1,5/ 2-ST-3,5 BD:-ASO

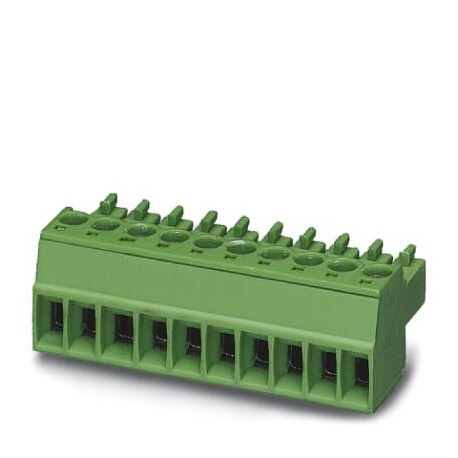

MC 1,5/ 2-ST-3,5 BD:-ASO 1716712 PHOENIX CONTACT Connector for printed circuit board, number of poles: 2, pi..
$0.00USD
3738 in magazzino
Specifiche chiave
Codice GTIN:4055626637167
Chiave d'ordine:1716712
(Disegni):
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626637167 |
| Chiave d'ordine | 1716712 |
| (Disegni) | |
| Unità di imballaggio | 1 |
| Pitch (Disegni) | 3.5 mm |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| Numero tariffario doganale | 85366990 |
| (Condizioni ambientali) | Test passed |
| Risultato (test di estrazione) | Test passed |
| Sistema plug-in (Disegni) | MINI COMBICON |
| Nota (capacità di connessione) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tipo di contatto (Disegni) | Female connector |
| Numero di livelli (Disegni) | 1 |
| Metodo di collegamento (Disegni) | Screw connection with tension sleeve |
| Gamma di articoli (Disegni) | MC 1,5/..-ST |
| eCl@ss 4.0 (Classificazioni) | 27260700 |
| eCl@ss 4.1 (Classificazioni) | 27260700 |
| eCl@ss 5.0 (Classificazioni) | 27260700 |
| eCl@ss 5.1 (Classificazioni) | 27260700 |
| eCl@ss 6.0 (Classificazioni) | 27260700 |
| eCl@ss 7.0 (Classificazioni) | 27440309 |
| eCl@ss 8.0 (Classificazioni) | 27440309 |
| eCl@ss 9.0 (Classificazioni) | 27440309 |
| Numero di cicli (test di estrazione) | 25 |
| Specifiche (test di estrazione) | IEC 60512-15-1:2008-05 |
| Tensione nominale (Proprietà dell'articolo) | 160 V |
| Numero di posizioni (Disegni) | 2 |
| Coppia (parametri elettrici) | 0.22 Nm ... 0.25 Nm |
| Numero di potenziali (Disegni) | 2 |
| Passo (Dati sui materiali - alloggiamento) | 3.5 mm |
| Tensione nominale (proprietà dell'articolo) | 160 V |
| Prova dimensionale (Pull-out test) | Test passed IEC 60512-1-2:2002-02 |
| Testa della vite di guida (disegni) | Slotted (L) |
| Numero di connessioni (Disegni) | 2 |
| Corrente nominale (Proprietà dell'articolo) | 8 A |
| collegabile (parametri elettrici) | Yes |
| Sollecitazione da freddo (Test di durabilità (B)) | -40 °C/2 h |
| Specifiche (Test climatici (D)) | IEC 61984:2008-10 |
| Esame visivo (test di estrazione) | Test passed IEC 60512-1-1:2002-02 |
| Forza di prova per posizione (prova di estrazione) | 24.5 N |
| (Metodo di terminazione e connessione) | 1.5 mm² / flexible / > 40 N |
| Breve descrizione dell'articolo (Disegni) | Printed-circuit board connector |
| Specifica (Test di durata (B)) | ISO 6988:1985-02 |
| Specifica (Prove meccaniche (A)) | IEC 60512-9-1:2010-03 |
| Dimensione a (Dati sui materiali - alloggiamento) | 3.5 mm |
| Resistenza alla marcatura (prova di estrazione) | Test passed IEC 60068-2-70:1995-12 |
| Sollecitazione termica (Test di durabilità (B)) | 100 °C/168 h |
| Larghezza [ w ] (Dati materiale - alloggiamento) | 7 mm |
| Materiale di contatto (capacità di connessione) | Cu alloy |
| Altezza [ h ] (Dati materiale - alloggiamento) | 11.1 mm |
| Lunghezza [ l ] (Dati materiale - alloggiamento) | 16.1 mm |
| Tensione nominale (II/2) (Proprietà dell'articolo) | 320 V |
| Sollecitazioni corrosive (Test di durabilità (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Colore dell'alloggiamento (Dati sul materiale - contatto) | green (6021) |
| Polarizzazione e codifica (test di pull-out) | Test passed IEC 60512-13-5:2006-02 |
| Tensione nominale (III/2) (Proprietà dell'articolo) | 160 V |
| Lunghezza di spelatura (parametri elettrici) | 7 mm |
| Metodo di connessione (parametri elettrici) | Screw connection with tension sleeve |
| Resistenza di contatto R1 (Prove meccaniche (A)) | 1.3 mΩ |
| Resistenza di contatto R2 (Prove meccaniche (A)) | 1.4 mΩ |
| Tensione di sovratensione nominale (II/2) (Proprietà dell'articolo) | 2.5 kV |
| Disegno dimensionale (Dati sui materiali - alloggiamento) | |
| Materiale isolante (Dati sul materiale - contatto) | PA |
| Tensione di sovratensione nominale (III/2) (Proprietà dell'articolo) | 2.5 kV |
| Tensione di sovratensione nominale (III/3) (Proprietà dell'articolo) | 2.5 kV |
| Caratteristiche della superficie (capacità di connessione) | hot-dip tin-plated |
| Tipo di imballaggio (Dimensioni del prodotto) | packed in cardboard |
| Pezzi per confezione (Dimensioni del prodotto) | 50 |
| Prova di estrazione (metodo di terminazione e connessione) | IEC 60999-1:1999-11 |
| Cicli di inserimento/estrazione (Prove meccaniche (A)) | 25 |
| Forza di estrazione per posizione circa (test di estrazione) | 4 N |
| Forza di inserimento per posizione circa (test di estrazione) | 6 N |
| Gruppo di materiali isolanti (Dati sui materiali - contatto) | I |
| REACh SVHC (Test ambientali e di durabilità (E)) | Lead 7439-92-1 |
| CTI secondo IEC 60112 (Dati sui materiali - contatto) | 600 |
| Sezione trasversale del conduttore solido (parametri elettrici) | 0.14 mm² ... 1.5 mm² |
| Altezza (senza perno di saldatura) (Dati materiale - alloggiamento) | 11.1 mm |
| Temperatura ambiente (assemblaggio) (Informazioni sull'imballaggio) | -5 °C ... 100 °C |
| Specifiche (prove meccaniche secondo la norma) | IEC 60664-1:2007-04 |
| Temperatura ambiente (funzionamento) (Informazioni sull'imballaggio) | -40 °C ... 100 °C (dependent on the derating curve) |
| Unità di imballaggio denominate (Dimensioni del prodotto) | Pcs. |
| Sezione trasversale del conduttore flessibile (parametri elettrici) | 0.14 mm² ... 1.5 mm² |
| Tensione di tenuta alla frequenza di rete (Test di durata (B)) | 1.39 kV |
| Tensione di tenuta alla frequenza di rete (Prove meccaniche (A)) | 1.39 kV |
| Calibro cilindrico axb / diametro (Parametri elettrici) | 2.4 mm x 1.5 mm / 1.6 mm |
| Risultato, grado di protezione, codice IP (Test climatici (D)) | Finger safety with IP20 test finger |
| Sezione trasversale del conduttore AWG / kcmil (parametri elettrici) | 28 ... 16 |
| Area di contatto della superficie metallica (strato superiore) (capacità di connessione) | Tin (4 - 8 µm Sn) |
| Tensione di tenuta all'impulso a livello del mare (Test di durata (B)) | 2.95 kV |
| Tensione di tenuta all'impulso a livello del mare (Prove meccaniche (A)) | 2.95 kV |
| Prova di danneggiamento e allentamento del conduttore (condizioni ambientali) | IEC 60999-1:1999-11 |
| Punto terminale della superficie metallica (strato superiore) (capacità di connessione) | Tin (4 - 8 µm Sn) |
| Temperatura ambiente (stoccaggio/trasporto) (Informazioni sull'imballaggio) | -40 °C ... 70 °C |
| DiagramType: MC 1,5/...-ST-3,5 con MC 1,5/...-G-3,5 (Disegni) | |
| Grado di infiammabilità secondo UL 94 (Dati sui materiali - contatto) | V0 |
| 2 conduttori con la stessa sezione trasversale, solidi (parametri elettrici) | 0.08 mm² ... 0.5 mm² |
| Resistenza di isolamento, posizioni adiacenti (Prove meccaniche (A)) | > 1.6 TΩ |
| 2 conduttori con la stessa sezione trasversale, flessibili (parametri elettrici) | 0.08 mm² ... 0.75 mm² |
| Distanze di isolamento e superficiali (prove meccaniche secondo la norma) | IEC 60664-1:2007-04 |
| DiagramType: MC 1,5/...-ST-3,5 con MCO 1,5/...-G1L(R)-3,5 KMGY (Disegni) | |
| Forza di estrazione per posizione circa (distanze di isolamento in aria e superficiali) | 4 N |
| Forza di inserimento per pos. circa (distanze di isolamento e distanze di dispersione) | 6 N |
| DiagramType: MC 1,5/...-ST(F)-3,5 con MC 1,5/...-G(F)-3,5 P... THR (Disegni) | |
| Valore minimo della distanza di fuga (II/2) (Prove meccaniche secondo norma) | 1.6 mm |
| Valore minimo della distanza di fuga (III/2) (Prove meccaniche secondo norma) | 1.5 mm |
| Valore minimo della distanza di fuga (III/3) (Prove meccaniche secondo norma) | 2 mm |
| Requisiti del portacontatti nell'inserto >20 N (Distanze di isolamento in aria e distanze superficiali) | Test passed |
| Polarizzazione quando inserita richiesta >20 N (Distanze di isolamento in aria e distanze di dispersione) | Test passed |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 (Dati sui materiali - contatto) | 850 |
| Distanza minima - campo disomogeneo (II/2) (Prove meccaniche secondo norma) | 1.5 mm |
| Distanza minima - campo disomogeneo (III/2) (Prove meccaniche secondo norma) | 1.5 mm |
| Distanza minima - campo disomogeneo (III/3) (Prove meccaniche secondo norma) | 1.5 mm |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 (Dati sul materiale - contatto) | 775 |
| Sezione trasversale del conduttore / tipo di conduttore / forza di trazione (metodo di terminazione e connessione) | 0.14 mm² / solid / > 10 N |
| Sezione trasversale del conduttore, flessibile, con ghiera, con manicotto in plastica (parametri elettrici) | 0.25 mm² ... 0.5 mm² |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 (Dati sul materiale - contatto) | 125 °C |
| Sezione trasversale del conduttore flessibile, con ghiera senza manicotto in plastica (parametri elettrici) | 0.25 mm² ... 1.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, con puntale senza guaina in plastica (parametri elettrici) | 0.25 mm² ... 0.34 mm² |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica (Parametri elettrici) | 0.5 mm² ... 0.5 mm² |
Descrizione del prodotto
Connector for printed circuit board, nominal section: 1.5 mm², color: green, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Female, number of potentials: 2,
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
DiagramType: MC 1,5/...-ST-3,5 with MC 1,5/...-G-3,5
