MACX PL-T-UIREL-UP-SP

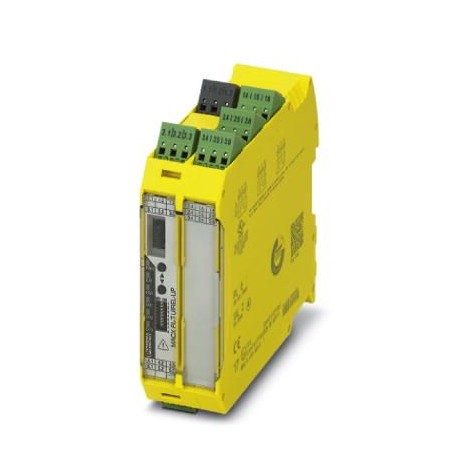

MACX PL-T-UIREL-UP-SP 2904903 PHOENIX CONTACT Temperature measuring transducer
$0.00USD
3110 in magazzino
Specifiche chiave
Codice GTIN:4046356899277
Nota:Made to Order (non-returnable)
Chiave d'ordine:2904903
(Generale):Class I, Zone 2, Group IIC T6
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356899277 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2904903 |
| (Generale) | Class I, Zone 2, Group IIC T6 |
| Pagina del catalogo | Page 139 (C-5-2017) |
| Unità di imballaggio | 1 pc |
| (Dati di input) | 0.2 A (120 V DC) |
| ATEX (Generale) | II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx (Generale) | Ex nA nC ic IIC T4 Gc X |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | Class I, Zone 2, Group IIC T6 |
| Numero tariffario doganale | 85437090 |
| Conformità (generale) | CE-compliant |
| SIL (dati di connessione) | 2 |
| ATEX (Dati di connessione) | II 3 G Ex nA nC ic IIC T4 Gc X |
| Colore (dati di connessione) | yellow |
| IECEx (dati di connessione) | Ex nA nC ic IIC T4 Gc X |
| Nome output (dati input) | Relay output |
| UL, USA/Canada (Generale) | UL 508 Listed |
| Tipo di contatto (dati di input) | 2 PDT |
| Profondità (dati commerciali chiave) | 114.5 mm |
| Immunità al rumore (dimensioni) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Larghezza (dati commerciali chiave) | 35 mm |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Altezza (dati commerciali chiave) | 99 mm |
| Conformità (dati di connessione) | CE-compliant |
| Materiale di contatto (dati di input) | AgSnO2, hard gold-plated |
| Designazione (Dati di connessione) | Input/switching output |
| Altitudine massima (Dimensioni) | ≤ 2000 m |
| Isolamento elettrico (generale) | 4-way, between input/output/power supply/switching output |
| Descrizione dell'output (dati di input) | 1 SIL/PL |
| Consumo energetico (dati di output) | < 2.4 W |
| Metodo di connessione (Alimentazione) | Push-in connection |
| UL, USA/Canada (Dati di connessione) | UL 508 Listed |
| Segnale di uscita corrente (dati di ingresso) | 4 mA ... 20 mA (in the case of SIL; further free configuration without SIL) |
| Materiale dell'alloggiamento (dati di collegamento) | PA 6.6-FR |
| Intervallo di tensione di alimentazione (dati di uscita) | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
| Corrente di spunto massima (dati di input) | 2 A (250 V AC) |
| Peso per pezzo (imballaggio escluso) | 180.000 g |
| Grado di inquinamento (Dati di connessione) | 2 |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Configurabile/programmabile (dati di input) | Yes |
| Isolamento elettrico (dati di connessione) | 375 V (Peak value in accordance with EN 60079-11) |
| Tensione di commutazione massima (dati di input) | 250 V AC (250 V DC) |
| Categoria di sovratensione (dati di collegamento) | II |
| Compatibilità elettromagnetica (generale) | Conformance with EMC directive |
| Gamma del segnale di ingresso (condizioni ambientali) | -1000 mV ... 1000 mV |
| Segnale di uscita di corrente massimo (dati di ingresso) | 22 mA |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 65 °C |
| Corrente di uscita del carico/carico di uscita (dati di input) | ≤ 600 Ω (at 20 mA) |
| Errore massimo di trasmissione (dati di connessione) | 0.1 % (e.g. for Pt 100, 300 K span, 4 ... 20 mA) |
| Umidità ammissibile (funzionamento) (Dimensioni) | typ. 5 % ... 95 % (non-condensing) |
| Sezione trasversale del conduttore AWG max. (Alimentazione) | 16 |
| Sezione trasversale del conduttore AWG min. (Alimentazione) | 24 |
| Compatibilità elettromagnetica (dati di connessione) | Conformance with EMC directive |
| Grado di infiammabilità secondo UL 94 (Generale) | V0 |
| Campo di misura della temperatura (condizioni ambientali) | -200 °C ... 850 °C |
| Sezione trasversale del conduttore solido max. (Alimentazione) | 1.5 mm² |
| Sezione trasversale del conduttore min. (Alimentazione) | 0.2 mm² |
| Coefficiente di temperatura massimo (dati di connessione) | 0.01 %/K |
| Intervallo di resistenza del potenziometro (condizioni ambientali) | 0 Ω ... 50 kΩ |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Comportamento in caso di errore del sensore (dati di input) | according to NE 43 or freely configurable |
| Sezione trasversale del conduttore flessibile max. (Alimentazione) | 1.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Alimentazione) | 0.2 mm² |
| Tipi di sensori utilizzabili (TC) (Condizioni ambientali) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| Tipi di sensori (RTD) che possono essere utilizzati (condizioni ambientali) | Pt, Ni, Cu sensors: 2, 3, 4-wire |
