Disponibile Prodotto più richiesto

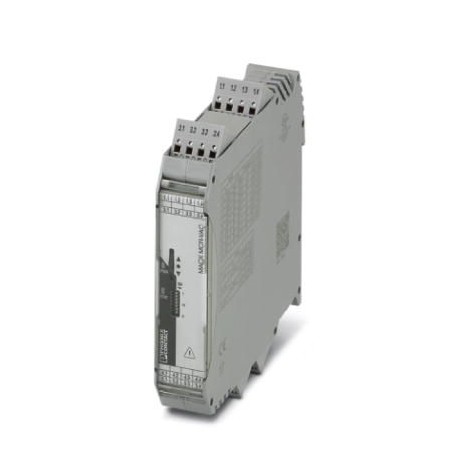

MACX MCR-VAC-PT
MACX MCR-VAC-PT 2906244 PHOENIX CONTACT Voltage measuring transducers
$0.00USD
3203 in magazzino
Specifiche chiave
Codice GTIN:4055626050911
Chiave d'ordine:2906244
(Generale):IEC 61010-2-030
Pagina del catalogo:Page 250 (C-5-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626050911 |
| Chiave d'ordine | 2906244 |
| (Generale) | IEC 61010-2-030 |
| Pagina del catalogo | Page 250 (C-5-2017) |
| Profondità (Nota) | 114.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 22.5 mm |
| (Dati di input) | 4 mA ... 20 mA |
| Altezza (Nota) | 99 mm |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | IEC 61010-2-030 |
| Ripple (dati di input) | 50 mV |
| Numero tariffario doganale | 85437090 |
| Conformità (generale) | CE-compliant |
| Colore (dati di connessione) | gray |
| Emissione acustica (generale) | EN 61000-6-4 |
| Nome output (dati input) | Current output |
| UL, USA/Canada (Generale) | UL 61010 Listed |
| Gamma di frequenza (generale) | 45 Hz ... 405 Hz |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformità (dati di connessione) | CE-compliant |
| Altitudine massima (Dimensioni) | ≤ 2000 m |
| Tensione di prova (dati di collegamento) | 5.3 kV AC (50 Hz, 1 min.) |
| Direttiva Bassa Tensione (Generale) | Conformance with Low Voltage Directive |
| Norme/regolamenti (generali) | IEC 61010-1 |
| Lunghezza di spelatura (Alimentazione) | 8 mm |
| Intervallo di allineamento (dati di connessione) | ± 20 % |
| Allineamento zero (Dati di connessione) | ± 20 % |
| Metodo di connessione (Alimentazione) | Plug-in push-in spring-cage connection |
| Corrente di uscita massima (dati di input) | ≤ 22 mA |
| Tensione di uscita massima (dati di ingresso) | ≤ 11 V |
| Emissione acustica (dati di connessione) | EN 61000-6-4 |
| Immunità al rumore (dati di connessione) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| UL, USA/Canada (Dati di connessione) | UL 61010 Listed |
| Nominativo tensione (condizioni ambientali) | + 660 V AC |
| Segnale di uscita corrente (dati di ingresso) | 0 mA ... 20 mA |
| Intervallo di tensione di alimentazione (dati di uscita) | 19.2 V DC ... 30 V DC |
| Segnale di uscita in tensione (dati in ingresso) | 0 V ... 10 V |
| Posizione di montaggio (dati di collegamento) | any |
| Tecnologia di collegamento (Alimentazione) | Push-in connection |
| Tensione di alimentazione nominale (dati di uscita) | 24 V DC (-20 % ... +25 %) |
| Peso per pezzo (imballaggio escluso) | 93.550 g |
| Grado di inquinamento (Dati di connessione) | 2 |
| Resistenza di ingresso (condizioni ambientali) | 240 kΩ |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Consumo di corrente massimo (dati di uscita) | < 45 mA |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Istruzioni di montaggio (dati di collegamento) | Can be aligned with spacing = 10 mm |
| Compatibilità elettromagnetica (generale) | Conformance with EMC directive |
| Norme/regolamenti (Dati di connessione) | IEC 61010-1 |
| Intervallo di tensione di ingresso (condizioni ambientali) | 0 V ... 24 V AC |
| Risposta al gradino (10-90%) (dati di connessione) | < 180 ms |
| Campo di misura della frequenza (dati di connessione) | 45 Hz ... 405 Hz |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 60 °C |
| Corrente di uscita del carico/carico di uscita (dati di input) | < 500 Ω |
| Tensione di uscita del carico/carico (dati di input) | > 10 kΩ |
| Errore massimo di trasmissione (dati di connessione) | < 1 % (from a measuring range final value, 45 ... 65 Hz) |
| Limitazione dell'utilizzo (dati commerciali chiave) | 1 |
| Sezione trasversale del conduttore AWG max. (Alimentazione) | 14 |
| Sezione trasversale del conduttore AWG min. (Alimentazione) | 24 |
| Compatibilità elettromagnetica (dati di connessione) | Conformance with EMC directive |
| Sezione trasversale del conduttore solido max. (Alimentazione) | 2.5 mm² |
| Sezione trasversale del conduttore min. (Alimentazione) | 0.2 mm² |
| Coefficiente di temperatura massimo (dati di connessione) | < 0.015 %/K |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C (non-condensing) |
| Sezione trasversale del conduttore flessibile max. (Alimentazione) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Alimentazione) | 0.2 mm² |
Descrizione del prodotto
MACX MCR voltage converter, for alternating voltages of 0 V ... 20 V AC to 0 ... 660 V AC, output signal: 0 V ... 10 V/0(4) ... 20 mA
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
