Disponibile Prodotto più richiesto
MACX MCR-SL-TC-I-NC

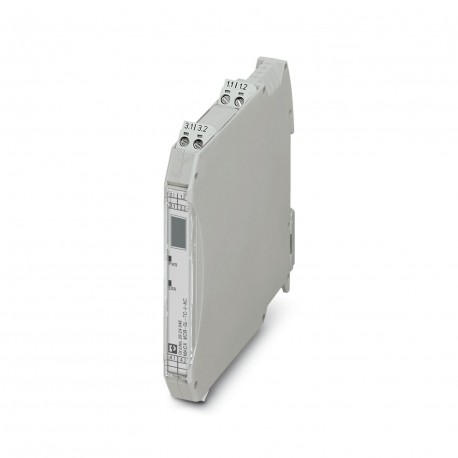

MACX MCR-SL-TC-I-NC 2924346 PHOENIX CONTACT Temperature measuring transducer
$0.00USD
4934 in magazzino
Specifiche chiave
Codice GTIN:4046356515443
Nota:Made to Order (non-returnable)
Chiave d'ordine:2924346
(dati EMC):Class I, Zone 2, Group IIC T4
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356515443 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2924346 |
| (dati EMC) | Class I, Zone 2, Group IIC T4 |
| Pagina del catalogo | Page 131 (C-5-2017) |
| Profondità (Nota) | 114.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 12.5 mm |
| (Dati di input) | 4 mA ... 20 mA |
| GL (dati EMC) | C, EMC1 |
| Altezza (Nota) | 99 mm |
| ATEX (dati EMC) | II 3G Ex nA ic IIC T4 Gc X |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | Class I, Zone 2, Group IIC T4 |
| Numero tariffario doganale | 85437090 |
| GL (Dati di connessione) | C, EMC1 |
| Designazione (generale) | Conducted interferences |
| ATEX (Dati di connessione) | II 3G Ex nA ic IIC T4 Gc X |
| Conformità (dati EMC) | CE-compliant, additionally EN 61326-1 |
| Designazione (dati EMC) | Conducted interferences |
| Colore (dati di connessione) | gray |
| Emissione di rumore (dati EMC) | EN 61000-6-4 |
| UL, USA/Canada (dati EMC) | UL 508 Listed |
| Uscita del segnale (dati di input) | Current output |
| Immunità al rumore (dimensioni) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Filettatura della vite (Alimentazione) | M3 |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformità (dati di connessione) | CE-compliant, additionally EN 61326-1 |
| Designazione (Dati di connessione) | Input/power supply |
| Altitudine massima (Dimensioni) | ≤ 2000 m |
| Dissipazione di potenza (dati di uscita) | < 1 W |
| Norme/regolamenti (generali) | EN 61000-4-6 |
| Lunghezza di spelatura (Alimentazione) | 7 mm |
| Intervallo di allineamento (dati di connessione) | ± 5 % |
| Allineamento zero (Dati di connessione) | ± 5 % |
| Metodo di connessione (Alimentazione) | Screw connection |
| Norme/regolamenti (dati EMC) | EN 61000-4-6 |
| Visualizzazione dello stato (dati di connessione) | Green LED (supply voltage, PWR) |
| UL, USA/Canada (Dati di connessione) | UL 508 Listed |
| Numero di canali (dati di connessione) | 1 |
| Segnale di uscita corrente (dati di ingresso) | 0 mA ... 20 mA |
| Materiale dell'alloggiamento (dati di collegamento) | PA 6.6-FR |
| Intervallo di tensione di alimentazione (dati di uscita) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| Tensione di alimentazione nominale (dati di uscita) | 24 V DC |
| Ondulazione di uscita (corrente) (dati di input) | < 50 µAPP |
| Coppia di serraggio max (Alimentazione) | 0.6 Nm |
| Peso per pezzo (imballaggio escluso) | 122.400 g |
| Grado di inquinamento (Dati di connessione) | 2 |
| Coppia di serraggio, min (Alimentazione) | 0.5 Nm |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Configurabile/programmabile (dati di input) | no |
| Isolamento elettrico (dati di connessione) | 375 V (Peak value in accordance with EN 60079-11) |
| Consumo di corrente massimo (dati di uscita) | < 40 mA (24 V DC) |
| Categoria di sovratensione (dati di collegamento) | II |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Gamma del segnale di ingresso (condizioni ambientali) | -20 mV ... 70 mV |
| Emissione di interferenze (dati di connessione) | EN 61000-6-4 |
| Compatibilità elettromagnetica (dati EMC) | Conformance with EMC directive |
| Campo di misura (condizioni ambientali) | Min. 50 K for thermocouples, 3 mV for mV sources |
| Risposta al gradino (0–99%) (dati di connessione) | typ. 700 ms |
| Errori tipici del punto freddo (dati di connessione) | ± 1 K |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 60 °C (Any mounting position) |
| Corrente di uscita del carico/carico di uscita (dati di input) | max. 500 Ω |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % (non-condensing) |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Sezione trasversale del conduttore AWG max. (Alimentazione) | 14 |
| Sezione trasversale del conduttore AWG min. (Alimentazione) | 24 |
| Compatibilità elettromagnetica (dati di connessione) | Conformance with EMC directive |
| Campo di misura della temperatura (condizioni ambientali) | -250 °C ... 1372 °C (Range depending on the sensor type) |
| Sezione trasversale del conduttore solido max. (Alimentazione) | 2.5 mm² |
| Sezione trasversale del conduttore min. (Alimentazione) | 0.2 mm² |
| Grado di infiammabilità secondo UL 94 (dati EMC) | V0 |
| Coefficiente di temperatura, tipico (dati di connessione) | 0.01 %/K |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Comportamento in caso di errore del sensore (dati di input) | As per NE 43 or can be freely defined |
| Sezione trasversale del conduttore flessibile max. (Alimentazione) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Alimentazione) | 0.2 mm² |
| Tipi di sensori utilizzabili (TC) (Condizioni ambientali) | E, J, K, N as per IEC / EN 60584, L as per DIN 43760 |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
Descrizione del prodotto
Temperature converter, transforms signals from thermocouples and linear mV sources into analog 0/4-20 mA signals. Free programming 3-way galvanic separation, configuration on demand. Replacement item:
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
