MACX MCR-SL-I-I-ILP

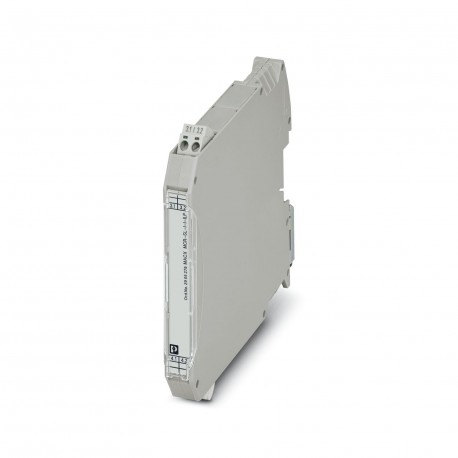

MACX MCR-SL-I-I-ILP 2905278 PHOENIX CONTACT Loop-powered isolators
$0.00USD
3296 in magazzino
Specifiche chiave
:4 mA ... 20 mA
Nota:and EN 61326-1
Tipo:Signal conditioners with SIL functional safety
Colore:gray (RAL 7042)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 4 mA ... 20 mA | |
| Nota | and EN 61326-1 |
| Tipo | Signal conditioners with SIL functional safety |
| Colore | gray (RAL 7042) |
| Profondità | 113.7 mm |
| Larghezza | 12.5 mm |
| Altezza | 112.5 mm |
| Altitudine | < 2000 m |
| Isolamento | Safe isolation in accordance with IEC/EN 61010-1 |
| Certificato | CE-compliant |
| Tipo di prodotto | Signal conditioner |
| filettatura | M3 |
| Tensione di prova | 2.5 kV AC (50 Hz, 60 s) |
| Diametro massimo | 2.3 mm |
| Tipo di montaggio | DIN rail mounting |
| Identificazione | II 3 G Ex nA IIC T4 Gc X |
| Emissione di rumore | EN 61000-6-4 |
| Immunità al rumore | EN 61326-1 |
| Famiglia di prodotti | MACX Analog |
| Numero di canali | 1 |
| Increspatura residua | < 10 mVrms(500 Ω load) |
| Revisione dell'articolo | 04 |
| Profondità NS 35/7,5 | 114.5 mm (Snapped onto DIN rail NS 35/7,5 in accordance with EN 60715) |
| Materiale dell'alloggiamento | PA 6.6-FR |
| Numero di input | 1 |
| Grado di inquinamento | 2 |
| Corrente di risposta | approx. 50 µA |
| Lunghezza di spogliatura | 7 mm |
| Metodo di connessione | Screw connection |
| Numero di uscite | 1 |
| Coppia di serraggio | 0.5 Nm ... 0.6 Nm |
| Disegno dimensionale | |
| Dissipazione di tensione | 2.9 V (I = 20 mA) |
| Segnale di ingresso attuale | 0 mA ... 20 mA |
| Grado di protezione | IP20 (not assessed by UL) |
| Isolamento elettrico | 2-way isolation |
| Categoria di sovratensione | II |
| Gamma di tensione di alimentazione | loop-powered, no external supply necessary |
| Segnale di uscita corrente | 0 mA ... 20 mA |
| Installazione Ex (EPL) | Gc |
| Risposta al gradino (10-90%) | 5 ms (500 Ω load) |
| Limitazione della tensione di ingresso | 30.5 V |
| Tensione di isolamento nominale | 300 Vrms |
| Configurabile/programmabile | no |
| Segnale di ingresso di tensione massima | < 30.5 V |
| Segnale di uscita in tensione massima | 27.5 V |
| Sezione trasversale del conduttore AWG | 24 ... 14 |
| Errore di trasmissione, tipico | 0.08 % (of final value) |
| Comportamento della trasmissione del segnale | In = Out |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 2.5 mm² |
| compatibilità elettromagnetica | Conformance with EMC directive |
| Temperatura ambiente (funzionamento) | -40 °C ... 85 °C |
| Corrente di uscita del carico/carico di uscita | ≤ 1375 Ω (I = 20 mA) |
| Coefficiente di temperatura massimo | ≤ 0.002 %/K (of measured value / 100 Ω load) |
| Errore aggiuntivo, dipendente dal carico | 0.022 % (of measured value / 100 Ω load) |
| Sezione trasversale del conduttore flessibile | 0.2 mm² ... 2.5 mm² |
| Umidità ammissibile (funzionamento) | 5 % ... 95 % (non-condensing) |
| Grado di infiammabilità secondo UL 94 | V0 (Housing) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
Descrizione del prodotto
1-channel input loop-fed 2-way splitter with plug-in connection technology for galvanic separation of analog signals. Input signal = output signal: 0(4) mA ... 20 mA. Screw connection technology.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
