MACX MCR-EX-SL-SD-23-48-LFD-SP

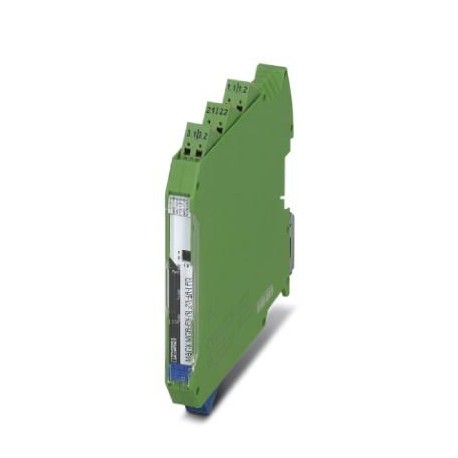

MACX MCR-EX-SL-SD-23-48-LFD-SP 2924870 PHOENIX CONTACT Signal isolator
$0.00USD
3832 in magazzino
Specifiche chiave
Codice GTIN:4046356635004
Nota:Made to Order (non-returnable)
Chiave d'ordine:2924870
Pagina del catalogo:Page 159 (C-5-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356635004 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2924870 |
| Pagina del catalogo | Page 159 (C-5-2017) |
| Profondità (Nota) | 114.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 12.5 mm |
| Altezza (Nota) | 116 mm |
| (Dati di sicurezza) | IIA |
| Gruppo (Generale) | IIA |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | Ex nA [ia Ga] IIC T4 Gc |
| ATEX (Dati di sicurezza) | II (1) G [Ex ia Ga] IIC |
| Gruppo (Dati di sicurezza) | IIC |
| IECEx (dati di sicurezza) | [Ex ia Ga] IIC |
| Numero tariffario doganale | 85437090 |
| SIL (dati di connessione) | 3 |
| ATEX (Dati di connessione) | II (1) G [Ex ia Ga] IIC |
| Colore (dati di connessione) | green |
| IECEx (dati di connessione) | [Ex ia Ga] IIC |
| DNV GL-EMC (dati di sicurezza) | A |
| Conformità (dati di sicurezza) | CE-compliant, additionally EN 61326 |
| Tempo di risposta (dati di input) | < 30 ms |
| Immunità al rumore (dimensioni) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Emissione di rumore (dati di sicurezza) | EN 61000-6-4 |
| UL, USA/Canada (dati di sicurezza) | UL 61010 Listed |
| Conformità (dati di connessione) | CE-compliant, additionally EN 61326 |
| DNV GL-Umidità (dati di sicurezza) | B |
| Designazione (Dati di connessione) | Input/error message output/supply |
| Altitudine massima (Dimensioni) | ≤ 2000 m |
| DNV GL-Enclosure (dati di sicurezza) | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-Vibration (dati di sicurezza) | A |
| Potenza di uscita massima Po (Generale) | 595 mW |
| Dissipazione di potenza (dati di uscita) | < 1.8 W |
| Lunghezza di spelatura (Alimentazione) | 8 mm |
| Metodo di connessione (Alimentazione) | Push-in connection |
| DNV GL-Temperatura (dati di sicurezza) | B |
| Corrente di uscita massima Io (generale) | 94 mA |
| Tensione di uscita massima Uo (generale) | 25.3 V |
| Visualizzazione dello stato (dati di connessione) | Green LED (supply voltage) |
| UL, USA/Canada (Dati di connessione) | UL 61010 Listed |
| Grado di protezione (Dimensioni) | IP20 |
| Ingresso segnale (condizioni ambientali) | Signal input |
| Materiale dell'alloggiamento (dati di collegamento) | PA 6.6-FR |
| Intervallo di tensione di alimentazione (dati di uscita) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| Capacità esterna massima Co (Generale) | 2750 nF |
| Tensione di alimentazione nominale (dati di uscita) | 24 V DC |
| Peso per pezzo (imballaggio escluso) | 152.500 g |
| Grado di inquinamento (Dati di connessione) | 2 |
| Induttanza interna massima Li (Generale) | negligible |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Isolamento elettrico (dati di connessione) | 1.5 kV (50 Hz, 1 min., test voltage) |
| Induttività esterna massima Lo (Generale) | 24 mH |
| Capacità interna massima Ci (Generale) | 11 nF |
| Categoria di sovratensione (dati di collegamento) | II |
| Emissione di interferenze (dati di connessione) | EN 61000-6-4 |
| Compatibilità elettromagnetica (dati di sicurezza) | Conformance with EMC directive |
| Tensione massima di sicurezza Um (Generale) | 253 V AC/DC |
| Temperatura ambiente (funzionamento) (Dimensioni) | -20 °C ... 60 °C (Any mounting position) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 10 % ... 95 % (non-condensing) |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Sezione trasversale del conduttore AWG max. (Alimentazione) | 16 |
| Sezione trasversale del conduttore AWG min. (Alimentazione) | 24 |
| Compatibilità elettromagnetica (dati di connessione) | Conformance with EMC directive |
| Sezione trasversale del conduttore solido max. (Alimentazione) | 1.5 mm² |
| Sezione trasversale del conduttore min. (Alimentazione) | 0.2 mm² |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Sezione trasversale del conduttore flessibile max. (Alimentazione) | 1.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Alimentazione) | 0.2 mm² |
| Grado di infiammabilità secondo UL 94 (dati di sicurezza) | V0 |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| Curva caratteristica di uscita: Resistenza di uscita (dati di ingresso) | ≥ 269 Ω (Internal resistance Ri) |
Descrizione del prodotto
Ex i valve control block for activating Ex i magnetic valves in the Ex zone, logic input, idle voltage 22.6 V, current limitation to 48 mA, line defect transparency and with error signalling output, u
