MACX MCR-EX-SL-SD-21-25-LP-SP

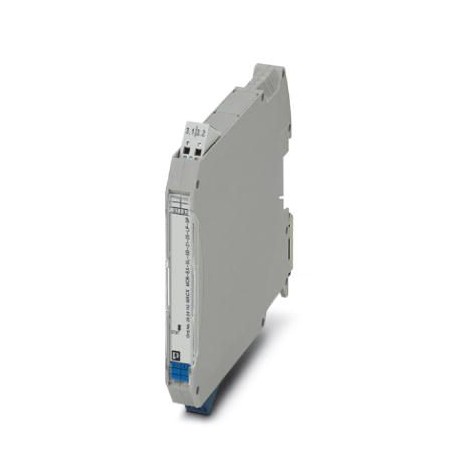

MACX MCR-EX-SL-SD-21-25-LP-SP 2924113 PHOENIX CONTACT Solenoid driver
$0.00USD
4416 in magazzino
Specifiche chiave
Codice GTIN:4046356338516
Chiave d'ordine:2924113
(Generale):0 (10 years)
Pagina del catalogo:Page 162 (C-5-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356338516 |
| Chiave d'ordine | 2924113 |
| (Generale) | 0 (10 years) |
| Pagina del catalogo | Page 162 (C-5-2017) |
| Profondità (Nota) | 114.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 12.5 mm |
| Altezza (Nota) | 99 mm |
| (Dati di output) | Seitz Pilot valve PV 12F73 Xi oH-2 |
| (Dati di sicurezza) | IIA |
| λDD (Generale) | 0 |
| λDU (Generale) | 0 |
| λSD (Generale) | 0 |
| λSU (Generale) | 2.84 x 10-7(284 FIT) |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | Ex nA [ia IIC Ga] IIC T4 Gc |
| ATEX (Dati di sicurezza) | II (1) G [Ex ia Ga] IIC/IIB/IIA |
| Nota (dati di output) | This is an extract of possible combinations of valves and solenoid drivers. |
| Gruppo (Dati di sicurezza) | IIC |
| IECEx (dati di sicurezza) | [Ex ia Ga] IIC/IIB/IIA |
| Numero tariffario doganale | 85437090 |
| SIL (dati di connessione) | 3 |
| ATEX (Dati di connessione) | II (1) G [Ex ia Ga] IIC/IIB/IIA |
| Colore (dati di connessione) | gray |
| IECEx (dati di connessione) | [Ex ia Ga] IIC/IIB/IIA |
| DNV GL-EMC (dati di sicurezza) | A |
| Tipo di apparecchiatura (generale) | Type A |
| Conformità (dati di sicurezza) | CE-compliant, additionally EN 61326 |
| Immunità al rumore (dimensioni) | EN 61000-6-2 |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Emissione di rumore (dati di sicurezza) | EN 61000-6-4 |
| UL, USA/Canada (dati di sicurezza) | Class I Div 2; IS for Class I, II, III Div 1 |
| Conformità (dati di connessione) | CE-compliant, additionally EN 61326 |
| DNV GL-Umidità (dati di sicurezza) | B |
| Designazione (Dati di connessione) | Output/input |
| Altitudine massima (Dimensioni) | ≤ 2000 m |
| Valvola compatibile (dati di output) | Norgren Herion Coil 2080 / 2082 |
| DNV GL-Enclosure (dati di sicurezza) | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-Vibration (dati di sicurezza) | A |
| Requisito di integrità (generale) | IEC 61508 - Low demand |
| Lunghezza di spelatura (Alimentazione) | 8 mm |
| Metodo di connessione (Alimentazione) | Push-in connection |
| DNV GL-Temperatura (dati di sicurezza) | B |
| Visualizzazione dello stato (dati di connessione) | Yellow LED (switching state / status, lights up when output circuit is active) |
| UL, USA/Canada (Dati di connessione) | Class I Div 2; IS for Class I, II, III Div 1 |
| Numero di canali (dati di connessione) | 1 |
| Copertura diagnostica (DC) (Generale) | DCS=0 %, DCD=0 % |
| Gruppo (Dati caratteristici di sicurezza) | IIA |
| Materiale dell'alloggiamento (dati di collegamento) | PA 6.6-FR |
| Tempo di risposta (condizioni ambientali) | 20 ms |
| Peso per pezzo (imballaggio escluso) | 119.000 g |
| Grado di inquinamento (Dati di connessione) | 2 |
| Dissipazione di potenza (valvole compatibili) | < 0.845 W |
| Frazione di guasti sicuri (SFF) (generale) | 100 % |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Isolamento elettrico (dati di connessione) | 375 V (Peak value in accordance with EN 60079-11) |
| Categoria di sovratensione (dati di collegamento) | II |
| Livello di integrità della sicurezza (SIL) (generale) | 3 |
| Emissione di interferenze (dati di connessione) | EN 61000-6-4 |
| Compatibilità elettromagnetica (dati di sicurezza) | Conformance with EMC directive |
| Potenza di ingresso Pi (dati caratteristici di sicurezza) | negligible |
| Tensione di uscita minima (condizioni ambientali) | 5.5 V DC (At 25 mA) |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 60 °C (Any mounting position) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 10 % ... 95 % (non-condensing) |
| Limitazione dell'utilizzo (dati commerciali chiave) | EMC: class A product, see manufacturer's declaration in the download area |
| Sezione trasversale del conduttore AWG max. (Alimentazione) | 16 |
| Sezione trasversale del conduttore AWG min. (Alimentazione) | 24 |
| Compatibilità elettromagnetica (dati di connessione) | Conformance with EMC directive |
| Sezione trasversale del conduttore solido max. (Alimentazione) | 1.5 mm² |
| Sezione trasversale del conduttore min. (Alimentazione) | 0.2 mm² |
| Potenza di uscita massima Po (dati caratteristici di sicurezza) | 245 mW |
| Coefficiente di temperatura massimo (dati di connessione) | 0.01 %/K |
| Corrente di uscita massima Io (dati caratteristici di sicurezza) | 39 mA |
| Tensione di uscita massima Uo (dati caratteristici di sicurezza) | 25.1 V |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Sezione trasversale del conduttore flessibile max. (Alimentazione) | 1.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Alimentazione) | 0.2 mm² |
| Grado di infiammabilità secondo UL 94 (dati di sicurezza) | V0 |
| Capacità esterna massima Co (Dati caratteristici di sicurezza) | 2.93 µF |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| Induttanza interna massima Li (dati caratteristici di sicurezza) | negligible |
| Induttività esterna massima Lo (dati caratteristici di sicurezza) | 170 mH |
| Capacità interna massima Ci (dati caratteristici di sicurezza) | negligible |
| Tensione massima di sicurezza Um (dati caratteristici di sicurezza) | 253 V AC (125 V DC) |
| Probabilità di un guasto pericoloso su richiesta (PFDAVG) (Generale) | 0 (1 year) |
| Curva caratteristica di uscita: Resistenza di uscita (condizioni ambientali) | 641.1 Ω (Internal resistance Ri) |
Descrizione del prodotto
Ex i valve control block. For intrinsically safe activation of Ex i magnetic valves, alarm components or LEDs installed in the Ex zone. Current limitation to 25 mA. For gases up to group IIC, loop-fed
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
