MACX MCR-EX-SL-IDSI-I-SP

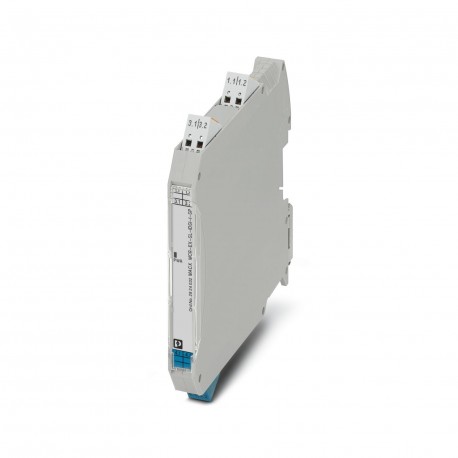

MACX MCR-EX-SL-IDSI-I-SP 2924032 PHOENIX CONTACT Output signal conditioner
$0.00USD
3669 in magazzino
Specifiche chiave
:4 mA ... 20 mA
Compatibilità elettromagnetica:B
Nota:and EN 61326
Tipo:Ex i signal conditioners with SIL functional safety
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 4 mA ... 20 mA | |
| Compatibilità elettromagnetica | B |
| Nota | and EN 61326 |
| Tipo | Ex i signal conditioners with SIL functional safety |
| Colore | gray (RAL 7042) |
| Profondità | 114.5 mm |
| Larghezza | 12.5 mm |
| Altezza | 116 mm |
| Altitudine | ≤ 2000 m |
| Umidità | B |
| Allegato | Required protection according to the Rules shall be provided upon installation on board |
| Vibrazione | A |
| Applicazione | Analog OUT |
| Certificato | CE-compliant |
| Designazione | Electromagnetic RF field |
| Temperatura | B |
| Tipo di prodotto | Output signal conditioner |
| Tensione di prova | 1.5 kV AC (50 Hz, 60 s) |
| caduta di tensione | 5.4 V (20 mA) |
| Funzione HART | Yes |
| Tipo di montaggio | DIN rail mounting |
| Ondulazione di uscita | < 20 mVrms |
| Identificazione | II (1) G [Ex ia Ga] IIC/IIB |
| Emissione di rumore | EN 61000-6-4 |
| Immunità al rumore | EN 61000-6-2 |
| Visualizzazione dello stato | Green LED (supply voltage) |
| Impedenza di ingresso | > 100 kΩ (If there is a line fault) |
| Numero di canali | 1 |
| Revisione dell'articolo | 09 |
| Materiale dell'alloggiamento | PA 6.6-FR |
| Numero di input | 1 |
| Grado di inquinamento | 2 |
| Lunghezza di spogliatura | 8 mm |
| Metodo di connessione | Push-in connection |
| Numero di uscite | 1 |
| Dissipazione di potenza | < 1.1 W (24 V DC / 20 mA) |
| Descrizione dell'output | Current output |
| Disegno dimensionale | |
| Protocolli supportati | HART |
| Segnale di ingresso attuale | 0 mA ... 20 mA |
| Grado di protezione | IP20 (not assessed by UL) |
| Isolamento elettrico | 3-way isolation |
| Potenza di uscita massima Po | 633 mW |
| Categoria di sovratensione | II |
| Gamma di tensione di alimentazione | 19.2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Segnale di uscita corrente | 0 mA ... 20 mA (intrinsically safe) |
| Norme/regolamenti | EN 61000-4-3 |
| Corrente di uscita massima Io | 92 mA |
| Tensione di uscita massima Uo | 27.7 V |
| Tensione di alimentazione nominale | 24 V DC |
| Risposta al gradino (10-90%) | < 140 µs (for 4 mA ... 20 mA step) |
| Consumo massimo di corrente | < 46 mA (24 V DC / 20 mA) |
| Errore massimo di trasmissione | < 0.1 % (of final value) |
| Sezione trasversale del conduttore AWG | 24 ... 16 |
| Livello di integrità della sicurezza (SIL) | 2 |
| Comportamento della trasmissione del segnale | In = Out |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 1.5 mm² |
| compatibilità elettromagnetica | Conformance with EMC directive |
| Temperatura ambiente (funzionamento) | -20 °C ... 60 °C (Any mounting position) |
| Corrente di uscita del carico/carico di uscita | < 800 Ω (20 mA) |
| Coefficiente di temperatura massimo | < 0.01 %/K |
| Sezione trasversale del conduttore flessibile | 0.2 mm² ... 1.5 mm² |
| Umidità ammissibile (funzionamento) | 10 % ... 95 % (non-condensing) |
| Tensione massima di sicurezza Um | 253 V AC (125 V DC) |
| Grado di infiammabilità secondo UL 94 | V0 (Housing) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Isolamento elettrico tra ingresso e uscita | yes |
| Deviazione tipica dal valore finale del campo di misura | 1 % |
| IIB: Induttività esterna massima Lo/Capacità esterna massima Co | 4 mH / 663 nF |
| IIC: Induttività esterna massima Lo/Capacità esterna massima Co | 2 mH / 85 nF |
Descrizione del prodotto
Ex i output signal conditioner, HART. Isolates and transmits 0/4 - 20 mA signals with intrinsic safety to a load (I/P converters, regulating valves, displays) in the Ex area. Open-circuit detection, S
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
