MACX MCR-EX-RTD-I

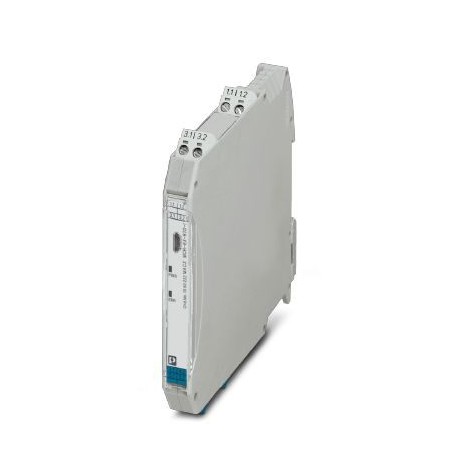

MACX MCR-EX-RTD-I 1050222 PHOENIX CONTACT Ex i temperature transducer: converts signals from resistance temp..
$0.00USD
4665 in magazzino
Specifiche chiave
Codice GTIN:4055626666075
Chiave d'ordine:1050222
(Disegni):
(dati EMC):IIC
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626666075 |
| Chiave d'ordine | 1050222 |
| (Disegni) | |
| (dati EMC) | IIC |
| Pagina del catalogo | Page 146 (C-5-2019) |
| Profondità (Nota) | 114.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 12.5 mm |
| (Dati di input) | 4 mA ... 20 mA (SIL) |
| Altezza (Nota) | 112.5 mm |
| ATEX (dati EMC) | I (M1) [Ex ia Ma] I |
| Gruppo (Generale) | IIC |
| Gruppo (dati EMC) | IIC/IIB/IIA |
| IECEx (dati EMC) | [Ex ia Ma] I |
| UNSPSC 11 (ETIM) | 39121008 |
| Paese di origine | DE (Germany) |
| ETIM 2.0 (eCl@ss) | EC001446 |
| ETIM 3.0 (eCl@ss) | EC001446 |
| ETIM 4.0 (eCl@ss) | EC001446 |
| ETIM 5.0 (eCl@ss) | EC001446 |
| ETIM 6.0 (eCl@ss) | EC002919 |
| ETIM 7.0 (eCl@ss) | EC002919 |
| (Dati di connessione) | Ex ec ic IIC T4 Gc |
| UNSPSC 13.2 (ETIM) | 41112105 |
| UNSPSC 18.0 (ETIM) | 41112105 |
| UNSPSC 19.0 (ETIM) | 41112105 |
| UNSPSC 20.0 (ETIM) | 41112105 |
| UNSPSC 21.0 (ETIM) | 41112105 |
| UNSPSC 6.01 (ETIM) | 30211506 |
| UNSPSC 12.01 (ETIM) | 39121008 |
| Numero tariffario doganale | 85437090 |
| UNSPSC 7.0901 (ETIM) | 39121008 |
| DNV GL-EMC (dati EMC) | B |
| SIL (dati di connessione) | 2 |
| Coppia (Alimentazione) | 0.5 Nm ... 0.6 Nm |
| ATEX (Dati di connessione) | I (M1) [Ex ia Ma] I |
| Conformità (dati EMC) | CE-compliant, additionally EN 61326 |
| Designazione (dati EMC) | Conducted interferences |
| Colore (dati di connessione) | gray |
| IECEx (dati di connessione) | [Ex ia Ma] I |
| Potenza di ingresso Pi (generale) | 550 mW |
| Designazione (dati di sicurezza) | Conducted interferences |
| Emissione di rumore (dati EMC) | EN 61000-6-4 |
| DNV GL-Umidità (dati EMC) | B |
| Input (condizioni ambientali) | Intrinsically safe |
| Corrente di ingresso Ii (Generale) | 100 mA |
| Tensione di ingresso Ui (generale) | 7 V |
| Uscita del segnale (dati di input) | Current output |
| DNV GL-Enclosure (dati EMC) | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-Vibration (dati EMC) | A |
| Immunità al rumore (dimensioni) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Filettatura della vite (Alimentazione) | M3 |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 4.0 (Classificazioni) | 27210120 |
| eCl@ss 4.1 (Classificazioni) | 27210120 |
| eCl@ss 5.0 (Classificazioni) | 27210120 |
| eCl@ss 5.1 (Classificazioni) | 27210120 |
| eCl@ss 6.0 (Classificazioni) | 27210120 |
| eCl@ss 7.0 (Classificazioni) | 27210120 |
| eCl@ss 8.0 (Classificazioni) | 27200206 |
| eCl@ss 9.0 (Classificazioni) | 27210129 |
| Conformità (dati di connessione) | CE-compliant, additionally EN 61326 |
| DNV GL-Temperatura (dati EMC) | B |
| Designazione (Dati di connessione) | Input/power supply |
| Potenza di uscita massima Po (Generale) | 350 mW |
| Consumo energetico (dati di output) | ≤ 1 W |
| Dissipazione di potenza (dati di uscita) | ≤ 0.76 W |
| Lunghezza di spelatura (Alimentazione) | 7 mm |
| Intervallo di allineamento (dati di connessione) | ± 5 % |
| Allineamento zero (Dati di connessione) | ± 5 % |
| Metodo di connessione (Alimentazione) | Screw connection |
| Corrente di uscita massima Io (generale) | 400 mA |
| Tensione di uscita massima Uo (generale) | 3.5 V |
| Norme/regolamenti (dati EMC) | EN 61000-4-6 |
| Visualizzazione dello stato (dati di connessione) | Green LED (supply voltage, PWR) |
| Grado di protezione (Dimensioni) | IP20 |
| Numero di canali (dati di connessione) | 1 |
| Segnale di uscita corrente (dati di ingresso) | 0 mA ... 20 mA |
| Materiale dell'alloggiamento (dati di collegamento) | PA 6.6-FR |
| Intervallo di tensione di alimentazione (dati di uscita) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| Limitazioni di utilizzo (Disegni) | EMC: class A product, see manufacturer's declaration in the download area |
| Norme/regolamenti (dati di sicurezza) | EN 61000-4-6 |
| Tensione di alimentazione nominale (dati di uscita) | 24 V DC |
| Ondulazione di uscita (corrente) (dati di input) | < 15 µAPP |
| Peso per pezzo (imballaggio escluso) | 0.000 g |
| Resistenza del cavo (condizioni ambientali) | ≤ 50 Ω per cable |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Configurabile/programmabile (dati di input) | Yes |
| Isolamento elettrico (dati di connessione) | 375 V (Peak value in accordance with EN 60079-11) |
| Capacità esterna massima Co (Generale) | 2 µF |
| Induttività esterna massima Lo (Generale) | 20 µH |
| Capacità interna massima Ci (Generale) | 47 µF |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Gamma del segnale di ingresso (condizioni ambientali) | 0 Ω ... 50 kΩ |
| Emissione di interferenze (dati di connessione) | EN 61000-6-4 |
| Compatibilità elettromagnetica (dati EMC) | Conformance with EMC directive |
| Campo di misura (condizioni ambientali) | ≥ 50 K |
| Corrente di ingresso del sensore (condizioni ambientali) | 10 µA ... 210 µA (up to 2 x 210 µA for 3-conductor) |
| Risposta al gradino (0–99%) (dati di connessione) | typ. 1 s |
| Sezione trasversale del conduttore AWG (alimentazione) | 24 ... 14 |
| Tensione massima di sicurezza Um (Generale) | 253 V AC (125 V DC, Zone 2: 3.1, 3.2 = 30 V DC) |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 70 °C (Any mounting position) |
| Sezione trasversale del conduttore solido (alimentazione) | 0.2 mm² ... 2.5 mm² |
| Corrente di uscita del carico/carico di uscita (dati di input) | ≤ 600 Ω |
| Umidità ammissibile (funzionamento) (Dimensioni) | 5 % ... 95 % (non-condensing) |
| Errore di trasmissione, tipico (dati di connessione) | 0.1 % (e.g. for Pt 100, 300 K span, 4 ... 20 mA) |
| Sezione trasversale del conduttore flessibile (Alimentazione) | 0.2 mm² ... 2.5 mm² |
| Compatibilità elettromagnetica (dati di connessione) | Conformance with EMC directive |
| Campo di misura della temperatura (condizioni ambientali) | -200 °C ... 850 °C (Range depending on the sensor type) |
| Coefficiente di temperatura, tipico (dati di connessione) | 0.01 %/K |
| Intervallo di resistenza del potenziometro (condizioni ambientali) | 0 Ω ... 50 kΩ |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Comportamento in caso di errore del sensore (dati di input) | As per NE 43 or can be freely defined |
| Tipi di sensori (RTD) che possono essere utilizzati (condizioni ambientali) | Sensors (2-, 3-, 4-wire) |
| Deviazione tipica dal valore finale del campo di misura (dati di sicurezza) | 1 % |
Descrizione del prodotto
Intrinsically Safe Temperature Converter: Converts the signals from the thermoresistors installed in the Ex zone and transmits a 0/4-20 mA signal to a load in the safe area. Free programming. 3-way sp
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Block diagram
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
