Disponibile Prodotto più richiesto

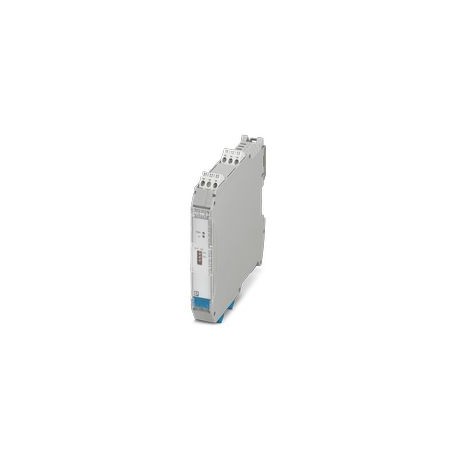

MACX MCR-EX-AP-RTD-RTD
MACX MCR-EX-AP-RTD-RTD 1291894 PHOENIX CONTACT Ex i-resistance insulator transformer is used for intrinsical..
$500.59USD
62 in magazzino
Specifiche chiave
:≤ 100 Ω (per wire, 3-, 4-conductor circuit)
Profondità:113.7 mm
Larghezza:17.5 mm
Altezza:112.5 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| ≤ 100 Ω (per wire, 3-, 4-conductor circuit) | |
| Profondità | 113.7 mm |
| Larghezza | 17.5 mm |
| Altezza | 112.5 mm |
| Generale | Accuracy, typically specified as a percentage of the basic measuring range at UN, 23°C |
| Altitudine | ≤ 2000 m |
| Tipo di prodotto | Temperature transmitter |
| filettatura | M3 |
| Tensione di prova | 350 V (50 Hz, 60 s) |
| Tipo di montaggio | NS 35/15, NS 35/7,5 |
| Intervallo di impostazione | < 1 s (Input/output) |
| Tempo di assestamento | < 10 ms (10% ... 90%, multiplexer mode) |
| Identificazione | II (1) G [Ex ia Ga] IIC |
| Famiglia di prodotti | MACX Analog |
| Visualizzazione dello stato | Green LED (supply voltage) |
| Numero di canali | 1 |
| Profondità NS 35/7,5 | 114.5 mm (Snapped onto DIN rail NS 35/7,5 in accordance with EN 60715) |
| Materiale dell'alloggiamento | Polyamide (PA 6.6) |
| Lunghezza di spogliatura | 7 mm |
| Metodo di connessione | Screw connection |
| Sezione trasversale AWG | (converted acc. to IEC) |
| Posizione di montaggio | vertical, horizontal |
| Consumo energetico | ≤ 650 mW |
| Dissipazione di potenza | ≤ 600 mW |
| Disegno dimensionale | |
| Circuiti Ex i (EPL) | Ga |
| Grado di protezione | IP20 (Terminal blocks) |
| Isolamento elettrico | 3-way isolation |
| Potenza di uscita massima Po | 27 mW |
| Corrente di ingresso del sensore | 200 µA ... 5 mA |
| Gamma di tensione di alimentazione | 18 V ... 31.2 V |
| Tecnologia di connessione | 2-, 3-, 4-conductor |
| Installazione Ex (EPL) | Gc |
| Segnale di uscita Corrente | 5 mA (Nominal current) |
| Tensione del segnale di uscita | 2 V DC (Nominal voltage) |
| Norme/regolamenti | IEC/EN 60079-11 |
| Corrente di uscita massima Io | 16.5 mA |
| Tensione di uscita massima Uo | 6.5 V |
| Corrente di commutazione massima | 100 mA |
| Tensione di alimentazione nominale | 24 V DC |
| Descrizione dell'input | Intrinsically safe |
| Resistenza del segnale di uscita | 400 Ω |
| Tensione di isolamento nominale | 375 VPP |
| Tensione massima di commutazione | 30 V |
| Sezione trasversale del conduttore AWG | 24 ... 14 |
| Induttanza interna massima Li | negligible |
| Protezione da inversione di polarità | yes |
| Capacità interna massima Ci | negligible |
| Comportamento della trasmissione del segnale | In = Out |
| Sezione trasversale del conduttore rigida | 0.2 mm² ... 2.5 mm² |
| compatibilità elettromagnetica | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| Intervallo di resistenza del segnale di uscita | 18 Ω ... 391 Ω (Pt 100) |
| Temperatura ambiente (funzionamento) | -20 °C ... 70 °C (Stand-alone device: any mounting position) |
| Sezione trasversale del conduttore flessibile | 0.2 mm² ... 2.5 mm² |
| Umidità ammissibile (funzionamento) | ≤ 95 % (non-condensing) |
| Coefficiente di temperatura, tipico | ≤ 0.1 % (10 K) |
| Campo di misura della resistenza lineare | 18 Ω ... 391 Ω (Pt 100) |
| Tensione massima di sicurezza Um | 253 V AC |
| Tipi di sensori (RTD) che possono essere utilizzati | Pt 100 |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Resistenza complessiva massima ammissibile del conduttore | ≤ 50 Ω (per wire, 2-conductor circuit) |
| I (circuito semplice): Induttività esterna massima Lo/Capacità esterna massima Co | 1000 mH / 1000 µF |
| IIC (circuito misto): Induttività esterna massima Lo/Capacità esterna massima Co | 50 mH / 1.1 µF, 5 mH / 1.7 µF, 1 mH / 2.3 µF, 0.2 mH / 3.4 µF |
| IIA (circuito semplice): Induttività esterna massima Lo/Capacità esterna massima Co | 900 mH / 1000 µF |
| IIC (circuito semplice): Induttività esterna massima Lo/Capacità esterna massima Co | 120 mH / 25 µF |
| IIB/IIIC (circuito misto): Induttività esterna massima Lo/Capacità esterna massima Co | 100 mH / 5.3 µF, 20 mH / 6.9 µF, 2 mH / 11 µF, 0.5 mH / 15 µF |
| IIB/IIIC (circuito semplice): Induttività esterna massima Lo/Capacità esterna massima Co | 450 mH / 570 µF |
Descrizione del prodotto
Ex i, Resistance Isolating Transformer is used for the intrinsically safe service of Pt 100 resistance thermometers in the technology of 2, 3 or 4 resistance conductors and transmitters. The measured
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
