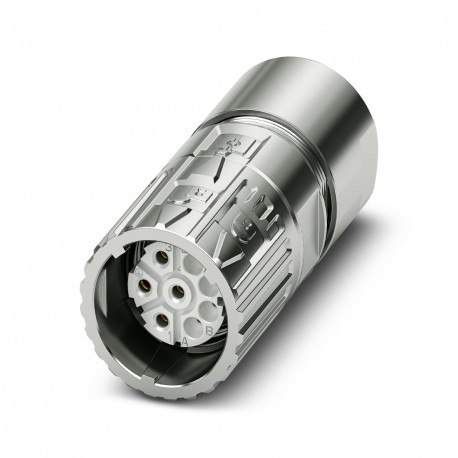

M23-7ES198A8022S
M23-7ES198A8022S 1628813 PHOENIX CONTACT Cable connector, M23 PRO, straight short, shielded: yes, ONECLICK f..
$0.00USD
3146 in magazzino
Specifiche chiave
Codice GTIN:4055626614199
Chiave d'ordine:1628813
(Disegni):
Pagina del catalogo:Page 146 (C-2-2019)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626614199 |
| Chiave d'ordine | 1628813 |
| (Disegni) | |
| Pagina del catalogo | Page 146 (C-2-2019) |
| Unità di imballaggio | 1 pc |
| Paese di origine | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC002635 |
| ETIM 6.0 (eCl@ss) | EC002061 |
| (Dati di tenuta del cavo) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Numero tariffario doganale | 85366990 |
| Nota (intervallo di temperatura) | Order information: Order crimp contacts 4 x Ø 1 mm, 4 x Ø 2 mm separately |
| RoHS Cina (dati sulla tenuta dei cavi) | Environmentally Friendly Use Period = 50 |
| eCl@ss 8.0 (Classificazioni) | 27440102 |
| eCl@ss 9.0 (Classificazioni) | 27440103 |
| Diametro del cavo (dati dell'alloggiamento) | 5.5 mm ... 8 mm |
| Applicazione (intervallo di temperatura) | Power |
| Materiale di tenuta (dati dell'alloggiamento) | FKM |
| Testo aggiuntivo (Intervallo di temperatura) | for max. connection cross section |
| Tipo di contatti (intervallo di temperatura) | Socket |
| Peso per pezzo (imballaggio escluso) | 0.000 g |
| Materiale isolante (intervallo di temperatura) | PA 6.6 |
| Grado di inquinamento (intervallo di temperatura) | 3 |
| Altezza di installazione (intervallo di temperatura) | 2000 m |
| Numero di posizioni (intervallo di temperatura) | 8 |
| Tensione di sovratensione nominale (intervallo di temperatura) | 4 kV |
| Categoria di sovratensione (intervallo di temperatura) | III |
| Tipo di filettatura (Dati del corpo isolante) | M23 |
| Temperatura ambiente (funzionamento) (Disegni) | -40 °C ... 125 °C |
| Metodo di collegamento dei contatti (intervallo di temperatura) | Crimp connection |
| Tipo di bloccaggio (Dati del corpo isolante) | ONECLICK fast locking system |
| Materiale dell'alloggiamento (dati del corpo isolante) | GD-Zn |
| Tensione nominale del contatto di potenza (intervallo di temperatura) | 630 V |
| Tensione nominale del contatto del segnale (intervallo di temperatura) | 250 V |
| Corrente nominale per contatti di potenza (intervallo di temperatura) | 30 A |
| Diametro dei contatti di potenza (intervallo di temperatura) | 2 mm |
| Diametro dei contatti del segnale (intervallo di temperatura) | 1 mm |
| Sezione trasversale del filo Litz dei contatti di potenza max. (intervallo di temperatura) | 4 mm² |
| Sezione trasversale del filo Litz dei contatti di potenza min. (intervallo di temperatura) | 0.25 mm² |
| Corrente nominale di ciascun contatto di segnale a 25°C (intervallo di temperatura) | 9 A |
| Sezione trasversale del filo Litz dei contatti del segnale max. (intervallo di temperatura) | 1 mm² |
| Sezione trasversale del filo Litz dei contatti del segnale min. (intervallo di temperatura) | 0.06 mm² |
| Grado di protezione (quando inserito) (Dati del corpo isolante) | IP66 / IP68 (2m / 24h) / IP69K |
| Disegno dimensionaleI disegni tecnici sono disponibili nella sezione Download (Disegni) |
Descrizione del prodotto
M23, Cable connector, M23 PRO, Short straight, shielded: yes, ONECLICK quick lock, No. of poles: 4+3+PE, contact type: Female, Crimped connection, cable diameter range: 5.5 mm ... 8 mm, The item does
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Dimensional drawingTechnical drawings can be found under Downloads
