LZX:RT424524

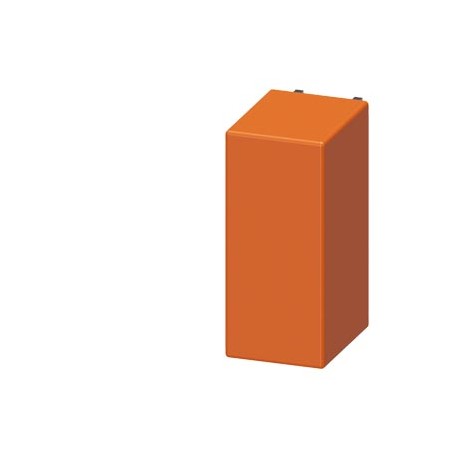

LZX:RT424524 SIEMENS Plug-in relay, 2 change-over contacts 24 V AC, 8 A, Width 15.5 mm for LZS sockets
$0.00USD
4906 in magazzino
Specifiche chiave
:VersionClassificationeClass627-37-16-01eClass7.127-37-16-01eClass827-37-16-01eClass927-37-16-01eClass9.127-37-16-01ETIM5EC001437ETIM6EC001437ETIM7EC001437ETIM8EC001437UNSPSC1439-12-15-21UNSPSC1539-12-23-26
EAN:4011209570962
Codice UPC:754554956886
ETIM:5
Informazioni fornitore
SIEMENS
Prodotti: 367174
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| VersionClassificationeClass627-37-16-01eClass7.127-37-16-01eClass827-37-16-01eClass927-37-16-01eClass9.127-37-16-01ETIM5EC001437ETIM6EC001437ETIM7EC001437ETIM8EC001437UNSPSC1439-12-15-21UNSPSC1539-12-23-26 | |
| EAN | 4011209570962 |
| Codice UPC | 754554956886 |
| ETIM | 5 |
| profondità | 19.5 mm |
| larghezza | 12.7 mm |
| UNSPSC | 14 |
| eClass | 6 |
| altezza | 29 mm |
| Codice di gruppo | R711 |
| Conferma | |
| Fattore Metallo | LD------ |
| ● a 250 V | 3 A |
| Data5/11/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Gruppo di prodotti | 5816 |
| Classe di prodotto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unità di quantità | 1 Piece |
| Codice delle merci | 85364190 |
| Famiglia di prodotti | LZS coupling relays with plug-in relays |
| ultima modifica: | 12/23/2020 |
| Peso netto (kg) | 0,015 Kg |
| corrente termica | 8 A |
| tipo di tensione | AC |
| Profondità (EF000049) | 19.5 |
| Larghezza (EF000008) | 12.7 |
| metodo di fissaggio | base mounting |
| Paese di origine | Austria |
| Altezza (EF000040) | 29.0 |
| posizione di montaggio | any |
| ● 1 valore nominale | 50 Hz |
| ● 2 valore nominale | 60 Hz |
| ● valore iniziale | 0.9 |
| LKZ_FDB/ ID catalogo | CC-IC10 |
| Quantità di imballaggio | 1 |
| nome del marchio del prodotto | SIRIUS |
| comportamento di commutazione | monostable |
| ● durante lo stoccaggio | -40 ... +85 °C |
| Dimensioni dell'imballaggio | 19,00 x 29,00 x 13,00 |
| Descrizione del prodotto | Plug-in relay, 2 change-over contacts 24 V AC, 8 A, Width 15.5 mm for LZS sockets |
| temperatura ambiente | |
| designazione del prodotto | Plug-in relay |
| ● durante il funzionamento | -40 ... +70 °C |
| ● durante il trasporto | -40 ... +85 °C |
| ● valore a scala reale | 1.1 |
| Ciclo di vita del prodotto (PLM) | PM300:Active Product |
| Approvazione generale del prodotto | Declaration of Conformity |
| designazione del tipo di prodotto | LZX |
| ● a 50 Hz valore nominale | 24 V |
| ● a 60 Hz valore nominale | 24 V |
| tipo di contatto di commutazione | Changeover contact |
| Regolamenti sul controllo delle esportazioni | AL : N / ECCN : EAR99 |
| Corrente nominale (EF000001) | - |
| Tempi di consegna standard franco fabbrica | 1 Day/Days |
| Supplemento per materie prime | None |
| Unità di misura delle dimensioni del pacco | MM |
| controllare la tensione di alimentazione in CA | |
| Divieto di sostanze (data) | 05/01/2012 |
| frequenza operativa con carico | 360 1/h |
| Azionamento, polarizzazione (EF003355) | Polarized |
| Con indicazione LED (EF005950) | - |
| materiale dei contatti di commutazione | AgNi 90/10 |
| Completo di presa (EF003359) | false |
| frequenza della tensione di alimentazione di controllo | |
| progettazione della funzione di commutazione | changeover switch |
| frequenza di funzionamento senza carico | 36 000 1/h |
| componente del prodotto presa di corrente | No |
| Tipo di contatto di commutazione (EF003358) | Single contact |
| Con morsetti staccabili (EF003340) | false |
| funzione del prodotto terminale rimovibile | No |
| Grado di protezione (IP) (EF005474) | - |
| Guida, cambio assetto (EF003356) | Mono stable |
| Numero dell'articolo (numero di mercato) | LZX:RT424524 |
| Tipo di tensione per l'attuazione (EF008242) | AC |
| Tipo di collegamento elettrico (EF003961) | - |
| Obbligo di ritiro dei RAEE (2012/19/UE) | No |
| Con contatti a guida forzata (EF003357) | false |
| progettazione del meccanismo di azionamento del relè | poled |
| codice di riferimento secondo IEC 81346-2 | K |
| numero di contatti CO per contatti ausiliari | 2 |
| numero di contatti NC per contatti ausiliari | 0 |
| numero di contatti NO per contatti ausiliari | 0 |
| resistenza agli urti secondo IEC 60068-2-27 | 5g / 11 ms |
| resistenza alle vibrazioni secondo IEC 60068-2-6 | 30 ... 150 Hz: 5g |
| Tensione di alimentazione di controllo nominale Us a CC (EF003980) | ['-', '-'] |
| progettazione della funzione di commutazione a comando positivo | No |
| durata di vita meccanica (cicli di commutazione) tipica | 5 000 000 |
| corrente operativa dei contatti ausiliari a AC-15 | |
| Numero di contatti come contatto di commutazione (EF008257) | 2 |
| Gruppo di prezzi specifico per regione / Gruppo di prezzi della sede centrale | 41H / 41H |
| Tensione di alimentazione di controllo nominale Us a CA 50 Hz (EF003978) | - |
| Tensione di alimentazione di controllo nominale Us a CA 60 Hz (EF003979) | - |
| Numero di contatti come contatto normalmente aperto (EF008256) | 0 |
| tensione di drop-out percentuale relativa alla tensione di ingresso | 15 % |
| Numero di contatti come contatto normalmente chiuso (EF008255) | 0 |
| portata del relè di uscita a AC-15 a 250 V a 50/60 Hz | 3 A |
| resistenza elettrica (cicli di commutazione) a AC-15 a 230 V tipica | 80 000 |
| Conformità alle restrizioni sulle sostanze secondo la direttiva RoHS | Since: 01.05.2012 |
| frequenza della tensione di alimentazione per il valore nominale del circuito ausiliario e di controllo | 50 ... 60 Hz |
| REACH Art. 33 Obbligo di informazione secondo l'attuale elenco dei candidati | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| fattore di campo operativo controllo tensione di alimentazione valore nominale in CA a 50 Hz | |
| fattore di campo operativo controllo tensione di alimentazione valore nominale in CA a 60 Hz | |
| Approvazione generale del prodottoDichiarazione di conformitàConfermaDichiarazione di conformità del Regno UnitoAltroConferma | General Product Approval |
