LPTA 16/ 1-10,0

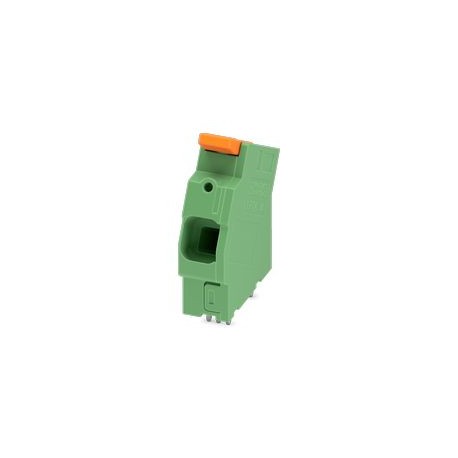

LPTA 16/ 1-10,0 1333816 PHOENIX CONTACT Terminal block for printed circuit board, rated current: 76 A, nomin..
$0.00USD
4917 in magazzino
Specifiche chiave
:1.5 mm² ... 16 mm² (Push-in connection)
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Pece:10 mm
Risultato:Test passed
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 1.5 mm² ... 16 mm² (Push-in connection) | |
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Pece | 10 mm |
| Risultato | Test passed |
| Generale | The single-position PCB terminal block can be used for voltages up to 1500 V (DC) and 1000 V (AC). The relevant device standard and the appropriate required air clearances and creepage distances should be observed following installation |
| Ampiezza | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frequenza | 10 - 150 - 10 Hz |
| Larghezza [w] | 11.9 mm |
| Altezza [h] | 45.8 mm |
| Lunghezza [l] | 37.4 mm |
| Disposizione dei pin | Linear pinning |
| Velocità di spazzata | 1 octave/min |
| Temperatura | 850 °C |
| Linea di prodotti | COMBICON Terminals XL |
| Tipo di prodotto | Printed circuit board terminal |
| Diametro del foro | 1.7 mm |
| Tipo di montaggio | Wave soldering |
| Specifica | IEC 60999-1:1999-11 |
| Numero di righe | 1 |
| Famiglia di prodotti | LPTA 16/ |
| Colore (alloggiamento) | green (6021) |
| Materiale di contatto | Cu alloy |
| Altezza installata | 42 mm |
| Lunghezza di spogliatura | 18 mm ... 20 mm |
| Tempo di esposizione | 5 s |
| Metodo di connessione | Lever Push-in connection |
| Tipo di imballaggio | packed in cardboard |
| Corrente nominale IN | 76 A |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Materiale isolante | PA |
| Numero di posizioni | 1 |
| Numero di potenziali | 1 |
| Sezione trasversale nominale | 16 mm² |
| Numero di connessioni | 1 |
| Lunghezza del perno di saldatura [P] | 3.6 mm |
| Durata del test per asse | 2.5 h |
| Caratteristiche della superficie | Tin-plated |
| Colore (Elemento di azionamento) | orange (2003) |
| Gruppo di materiali isolanti | I |
| CTI secondo IEC 60112 | 600 |
| Sezione trasversale del conduttore AWG | 18 ... 4 |
| Sezione trasversale del conduttore rigida | 0.75 mm² ... 16 mm² (Conductor connection with open terminal point) |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| Sezione trasversale del conduttore flessibile | 0.75 mm² ... 25 mm² |
| Test di aumento della temperatura richiesto | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| Umidità relativa (stoccaggio/trasporto) | 30 % ... 70 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Area di saldatura della superficie metallica (strato superiore) | Tin (10 - 16 µm Sn) |
| Punto terminale della superficie metallica (strato superiore) | Tin (10 - 16 µm Sn) |
| Resistenza di isolamento, posizioni adiacenti | > 5 MΩ |
| Conduttore singolo/punto terminale multifilare | 0.75 mm² ... 16 mm² |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 | 775 |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 | 125 °C |
| Sezione trasversale del conduttore, flessibile, con puntalino, con manicotto in plastica | 0.75 mm² ... 10 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica | 0.75 mm² ... 16 mm² |
| Sezione trasversale del conduttore/tipo di conduttore/valore di riferimento della forza di trazione/valore effettivo | 0.75 mm² / solid / > 30 N |
| 2 conduttori della stessa sezione, flessibili, con puntalino TWIN con manicotto in plastica | 4 mm² ... 6 mm² |
Descrizione del prodotto
PCB terminal, nominal cross-section: 16 mm², number of potentials: 1, number of rows: 1, number of poles per row: 1, item family: LPTA 16/, pitch: 10 mm, connection type: Push-in lever connection, mou
