IOA-PSR-PS22-1NO-1NC-24DC

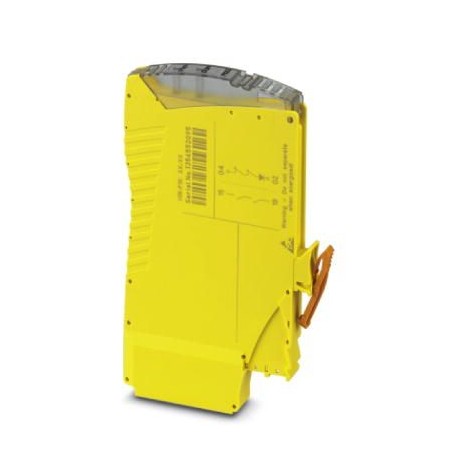

IOA-PSR-PS22-1NO-1NC-24DC 2702971 PHOENIX CONTACT Coupling relay
$0.00USD
3195 in magazzino
Specifiche chiave
Codice GTIN:4055626510941
Nota:Made to Order (non-returnable)
Chiave d'ordine:2702971
Unità di imballaggio:1 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626510941 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2702971 |
| Unità di imballaggio | 1 pc |
| (Alimentazione elettrica) | 3 A (230 V (AC15)) |
| Paese di origine | DE (Germany) |
| Peso netto (volte) | 51.09 g |
| Tipo di relè (volte) | Electromechanical relay with forcibly guided contacts in accordance with IEC/EN 61810-3 (EN 50205) |
| collegabile (Generale) | Yes |
| Numero tariffario doganale | 85364900 |
| (Condizioni ambientali) | Polarity reversal protection for rated control circuit supply voltage and diagnostic supply voltage |
| Colore dell'alloggiamento (Times) | yellow |
| Tipo di montaggio (volte) | Plug-in mounting |
| Visualizzazione dello stato (orari) | 2 x LED bi-color (green, red) |
| Materiale dell'alloggiamento (Times) | PA 6.6 |
| Posizione di montaggio (volte) | vertical or horizontal |
| Categoria (Dati di connessione) | 4 |
| Fusibile di uscita (Alimentazione) | 3 A gL/gG |
| Nome dell'uscita (Alimentazione) | Enabling current path |
| Metodo di connessione (generale) | Pluggable onto VIP base module |
| Tipo di contatto (Alimentazione) | 1 enabling current path |
| Profondità (dati commerciali chiave) | 112 mm |
| Larghezza (dati commerciali chiave) | 10 mm |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Grado di protezione (volte) | IP20 |
| Altezza (dati commerciali chiave) | 75 mm |
| Istruzioni di montaggio (Times) | See derating curve |
| Designazione (Dati di connessione) | EN 50156-2 |
| Corrente di spunto (Alimentazione) | min. 3 mA |
| Altitudine massima (Dimensioni) | ≤ 2000 m (Above sea level) |
| Modalità operativa nominale (tempi) | 100% operating factor |
| Materiale di contatto (Alimentazione) | AgSnO2 |
| Categoria di fermata (Dati di connessione) | 0 |
| Tempo di filtraggio (condizioni ambientali) | max. 3 ms (at pins 05/06 in the event of voltage dips at Us) |
| Numero di uscite (Alimentazione) | 1 (undelayed) |
| Corrente totale quadrata (Alimentazione) | 9 A2(observe derating) |
| Tensione di commutazione (Alimentazione) | min. 12 V AC/DC |
| Descrizione dell'uscita (Alimentazione) | safety-related N/O contacts |
| Capacità di commutazione (Alimentazione) | min. 60 mW |
| Corrente di spunto (condizioni ambientali) | typ. 100 mA (Δt s) |
| Peso per pezzo (imballaggio escluso) | 51.090 g |
| (Dati caratteristici relativi alla sicurezza) | Safe isolation, 6 kV reinforced insulation from the control circuit (05/06) and diagnostics circuit (03/04/02) to the enabling current path (15/19) |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Durata meccanica (alimentazione) | 10x 106cycles |
| (Uscite relè: abilitazione del percorso di corrente) | max. 100 mA |
| Circuito di protezione (condizioni ambientali) | Surge protection 35 V suppressor diode (pins 05/06)33 V suppressor diode (pins 04/03)35 V suppressor diode (pins 02/03) |
| Corrente di ingresso a UD (condizioni ambientali) | 7 mA (at pins 04/03 for UD; + 100 mA depending on load at pin 02) |
| Livello di prestazione (PL) (Dati di connessione) | e |
| Corrente di spunto a UD (condizioni ambientali) | typ. 200 mA (Δt D) |
| Limitazione della corrente continua (Alimentazione) | 3 A (observe derating) |
| Shock (dati caratteristici relativi alla sicurezza) | 15 g (in the event of continuous stress caused by shock, contact reactions are possible.) |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 70 °C (observe derating) |
| Consumo energetico negli Stati Uniti (condizioni ambientali) | typ. 0.77 W |
| Livello di integrità della sicurezza (SIL) (dati di connessione) | 3 (Reference IEC 61508) |
| Conformità (dati caratteristici relativi alla sicurezza) | CE-compliant |
| Designazione (dati caratteristici relativi alla sicurezza) | Air clearances and creepage distances between the power circuits |
| Tensione di alimentazione diagnostica UD (condizioni ambientali) | 24 V DC -20 % / +25 % (at pin 04) |
| Fusibile di uscita (Uscite relè: abilitazione del percorso di corrente) | 150 mA Fast-blow |
| Nome dell'uscita (Uscite relè: abilitazione del percorso di corrente) | Confirmation current path |
| Tipo di contatto (Uscite relè: abilitazione del percorso di corrente) | 1 confirmation current path |
| Grado minimo di protezione del luogo di installazione (volte) | IP54 |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Corrente di alimentazione di controllo nominale IS (condizioni ambientali) | typ. 25 mA |
| Corrente di spunto (Uscite relè: percorso di corrente di abilitazione) | min. 1 mA |
| Materiale di contatto (Uscite relè: abilitazione del percorso di corrente) | AgCuNi, + Au |
| Grado di inquinamento (dati caratteristici relativi alla sicurezza) | 2 |
| Numero di uscite (Uscite relè: abilitazione del percorso di corrente) | 1 (undelayed) |
| Tensione di commutazione (Uscite relè: abilitazione del percorso di corrente) | min. 19.2 V DC |
| Descrizione dell'uscita (Uscite relè: abilitazione del percorso di corrente) | Safety-related N/C contacts |
| Categoria di sovratensione (dati caratteristici relativi alla sicurezza) | III |
| Capacità di commutazione (uscite relè: abilitazione del percorso di corrente) | min. 20 mW |
| Umidità massima consentita (stoccaggio/trasporto) (Dimensioni) | 75 % (on average, 85% infrequently, non-condensing) |
| Norme/regolamenti (dati caratteristici relativi alla sicurezza) | DIN EN 50178, EN 60079-15 |
| Vibrazioni (funzionamento) (dati caratteristici relativi alla sicurezza) | 10 Hz ...150 Hz, 2g |
| Umidità relativa massima consentita (in esercizio) (Dimensioni) | 75 % (on average, 85% infrequently, non-condensing) |
| Tensione di alimentazione nominale del circuito di controllo US (condizioni ambientali) | 24 V DC -20 % / +25 % |
| Capacità di commutazione secondo IEC 60947-5-1 (Alimentazione) | 3 A (24 V (DC13)) |
| Tensione di isolamento nominale (dati caratteristici relativi alla sicurezza) | 250 V AC |
| Limite di richiesta del livello di integrità della sicurezza (SIL CL) (dati di connessione) | 3 |
| Limitazione della corrente continua (Uscite relè: abilitazione del percorso della corrente) | 100 mA |
| Tensione di sovratensione nominale/isolamento (dati caratteristici relativi alla sicurezza) | Basic insulation 4 kV between all current paths and housing |
| Tempo di recupero (uscite relè: percorso corrente di ritorno/corrente di segnalazione) | 500 ms |
| Tempo di attivazione tipico negli Stati Uniti (uscite relè: percorso corrente di ritorno/corrente di segnalazione) | 150 ms (when controlled via pins 05/06) |
| Tempo di rilascio tipico a US (Uscite relè: percorso corrente di ritorno/corrente di segnalazione) | 30 ms (when controlled via pins 05/06) |
Descrizione del prodotto
Pluggable SIL coupling relay as an input/output accessory for VIP socket module, high and low demand applications SIL 3, Safe-State-Off, couples digital output signals to the periphery, 1 trip circuit
