IL PN BK-PAC

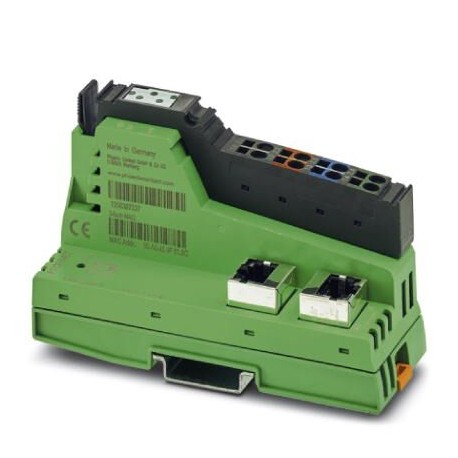

IL PN BK-PAC 2403696 PHOENIX CONTACT Inline, Bus coupler, PROFINET, RJ45 socket, auto negotiation, transmiss..
$0.00USD
4968 in magazzino
Specifiche chiave
Codice GTIN:4055626346137
Chiave d'ordine:2403696
(Disegni):
Pagina del catalogo:Page 104 (C-6-2019)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626346137 |
| Chiave d'ordine | 2403696 |
| (Disegni) | |
| Pagina del catalogo | Page 104 (C-6-2019) |
| Profondità (Nota) | 71.5 mm |
| Unità di imballaggio | 1 |
| Larghezza (Nota) | 40 mm |
| (Interfacce) | max. 1012 Byte (Output) |
| Altezza (Nota) | 119.4 mm |
| ETIM 5.0 (eCl@ss) | EC001604 |
| ETIM 6.0 (eCl@ss) | EC001604 |
| ETIM 7.0 (eCl@ss) | EC001604 |
| (Potenziali in linea) | Shock in acc. with EN 60068-2-27/IEC 60068-2-27 Operation: 25g, 11 ms duration, semi-sinusoidal shock impulse |
| Numero tariffario doganale | 85176200 |
| (Condizioni ambientali) | Failure of the actuator supply Yes |
| Designazione (generale) | Inline local bus |
| Numero di canali (Generale) | 2 |
| Nota sulle dimensioni (Nota) | Housing dimensions |
| Colore (condizioni ambientali) | green |
| Disegno dimensionale (Nota) | |
| Metodo di connessione (generale) | Inline data jumper |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Velocità di trasmissione (generale) | 500 kbps / 2 Mbps (automatic detection, no combined system) |
| eCl@ss 6.0 (Classificazioni) | 27242600 |
| eCl@ss 7.0 (Classificazioni) | 27242608 |
| eCl@ss 8.0 (Classificazioni) | 27242608 |
| eCl@ss 9.0 (Classificazioni) | 27242608 |
| Schema di collegamento (Disegni) | |
| Fisica della trasmissione (generale) | Ethernet in RJ45 twisted pair |
| Peso netto (condizioni ambientali) | 168.5 g |
| Grado di protezione (Dimensioni) | IP20 |
| Tipo di montaggio (condizioni ambientali) | DIN rail mounting |
| Limitazioni di utilizzo (Disegni) | EMC: class A product, see manufacturer's declaration in the download area |
| (Limiti di sistema dell'accoppiatore bus) | max. 0.91 A DC (from UBK) |
| Quantità di dati di processo (interfacce) | max. 2024 Byte (max. 1012 Byte IN - max. 1012 Byte OUT) |
| Prove meccaniche (potenziali in linea) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| Classe di protezione (potenziali in linea) | III (IEC 61140, EN 61140, VDE 0140-1) |
| Pressione dell'aria (funzionamento) (Dimensioni) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| (Alimentazione per l'elettronica del modulo) | max. 0.91 A DC |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (Norme e Regolamenti) | |
| Numero di dispositivi supportati (interfacce) | max. 63 (per station) |
| Messaggi di diagnostica (condizioni ambientali) | Short-circuit / overload of the digital outputs Yes |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 55 °C (observe derating) |
| Pressione dell'aria (stoccaggio/trasporto) (Dimensioni) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Designazione (limiti di sistema dell'accoppiatore bus) | Bus coupler supply UBC; Communications power UL(7.5 V) and the analog supply UANA(24 V) are generated from the bus coupler supply. |
| Designazione (Alimentazione per l'elettronica del modulo) | Segment circuit supply (US) |
| Tensione di alimentazione (limiti di sistema dell'accoppiatore bus) | 24 V DC (via Inline connector) |
| Nota sulle specifiche di peso (condizioni ambientali) | with connectors |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Metodo di collegamento (limiti di sistema dell'accoppiatore bus) | Spring-cage connection |
| Dissipazione di potenza (limiti di sistema dell'accoppiatore di bus) | typ. 3 W (entire device) |
| Tensione di alimentazione (Alimentazione per l'elettronica del modulo) | 24 V DC |
| Numero di dispositivi con canale parametrico (interfacce) | max. 16 |
| Umidità ammissibile (stoccaggio/trasporto) (Dimensioni) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Consumo di corrente (limiti di sistema dell'accoppiatore bus) | typ. 138 mA (from UBK) |
| Consumo energetico (alimentazione per l'elettronica del modulo) | typ. 3 W (entire device) |
| Unità di alimentazione (Alimentazione per l'elettronica del modulo) | max. 8 A DC (sum of UM+ US) |
| Intervallo di tensione di alimentazione (limiti di sistema dell'accoppiatore bus) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Consumo di corrente (alimentazione per l'elettronica del modulo) | typ. 51 mA (No local bus devices connected) |
| Intervallo di tensione di alimentazione (alimentazione per l'elettronica del modulo) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Numero di dispositivi bus locali che possono essere collegati (interfacce) | max. 63 |
| Numero di terminali di diramazione supportati con diramazione bus remota (interfacce) | 4 |
Descrizione del prodotto
Inline, Bus coupler, PROFINET, RJ45 female, local bus transmission rate:500 kBit/s / 2 MBit/s, protection index: IP20
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Connection diagram
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
