Disponibile Prodotto più richiesto
ICS25-B122X98-V-9005

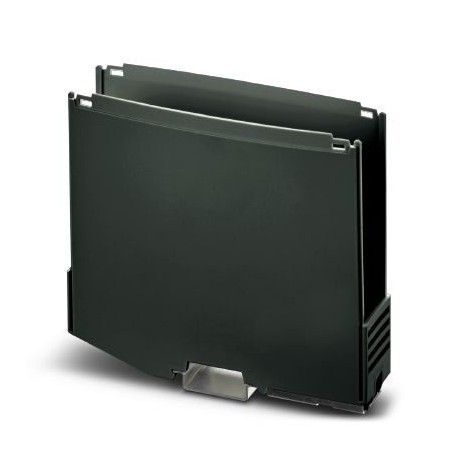

ICS25-B122X98-V-9005 1072526 PHOENIX CONTACT DIN rail housing, Lower housing part with metal foot catch, Lev..
$0.00USD
4891 in magazzino
Specifiche chiave
Codice GTIN:4055626765518
Chiave d'ordine:1072526
(Disegni):30 (pitch: 3.5 mm)
Unità di imballaggio:1
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626765518 |
| Chiave d'ordine | 1072526 |
| (Disegni) | 30 (pitch: 3.5 mm) |
| Unità di imballaggio | 1 |
| Forza (Shock) | 20 |
| Tipo (Disegni) | Lower housing part with metal foot catch |
| ETIM 5.0 (eCl@ss) | EC001031 |
| ETIM 6.0 (eCl@ss) | EC001031 |
| ETIM 7.0 (eCl@ss) | EC001031 |
| Temperatura (shock) | 125 °C |
| Numero tariffario doganale | 85389099 |
| Numero d'ordine (Disegni) | 1072526 |
| Specifiche (Ammortizzatore) | IEC 60695-10-2:2014-02 |
| Durata del test (Shock) | 1 h |
| Tipo di alloggiamento (Disegni) | DIN rail housing |
| Colore (RAL) (Dimensioni) | black (9005) |
| Tipo di montaggio (Disegni) | DIN rail mounting |
| Specifiche (dati PCB) | IEC 60068-2-31:2008-05 |
| Altezza di caduta (dati PCB) | 50 cm |
| Numero di livelli (Disegni) | 4 |
| Livelli di connessione (Disegni) | 3 (Both sides) |
| Dimensioni (proprietà dell'articolo) | 25 mm x 122 mm x 110 mm (Lower housing part with upper housing part) |
| Forma dell'impulso (test di vibrazione) | Semi-sinusoidal |
| eCl@ss 5.1 (Classificazioni) | 27180505 |
| eCl@ss 6.0 (Classificazioni) | 27180800 |
| eCl@ss 7.0 (Classificazioni) | 27182702 |
| eCl@ss 8.0 (Classificazioni) | 27182702 |
| eCl@ss 9.0 (Classificazioni) | 27182702 |
| Accelerazione (test di vibrazione) | 15g |
| Materiale dell'alloggiamento (dimensioni) | Polyamide |
| Larghezza [ w ] (Proprietà dell'elemento) | 25 mm |
| Altezza [ h ] (Proprietà dell'elemento) | 122 mm |
| Specifiche (test di vibrazione) | IEC 60068-2-27:2008-02 |
| Durata dello shock (test di vibrazione) | 11 ms |
| Numero di cicli di caduta (dati PCB) | 50 |
| Istruzioni di prova (prova di vibrazione) | X-, Y- and Z-axis (pos. and neg.) |
| Codice IP massimo da raggiungere (Disegni) | IP20 |
| Numero massimo di posizioni (Disegni) | 24 (pitch: 5 mm) |
| Breve descrizione dell'articolo (Disegni) | Mounting base housing |
| Disegno dimensionale (proprietà dell'articolo) | |
| Posizione di montaggio (condizioni ambientali) | Vertical (horizontal DIN rail) |
| Tipo di montaggio PCB (condizioni ambientali) | Latching |
| Tipo di imballaggio (Informazioni generali) | packed in cardboard |
| Aperture di ventilazione presenti (Disegni) | yes |
| Nota (Protezione contro le scosse elettriche) | Material of contact pads for bus connector, galvanic gold (hard gold) |
| Pezzi per confezione (Informazioni generali) | 10 |
| Numero di supporti PCB (condizioni ambientali) | 2 |
| Tipo di imballaggio esterno (Informazioni generali) | Carton |
| Temperatura ambiente (assemblaggio) (Dati sui materiali) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) (dati sui materiali) | -40 °C ... 105 °C (depending on power dissipation) |
| Ampiezza (resistenza meccanica/barile di rotolamento) | 0.15 mm (10 - 58.1 Hz) |
| Frequenza (resistenza meccanica/barile di rotolamento) | 10 - 150 - 10 Hz |
| Numero di urti per direzione (test di vibrazione) | 3 |
| Unità di imballaggio denominate (Informazioni generali) | Pcs. |
| Temperatura (Termostabilità (Test di spinta della palla)) | 850 °C |
| Tipo di nota (Protezione contro le scosse elettriche) | Recommendation |
| Velocità di spazzata (resistenza meccanica/barile di rotolamento) | 1 octave/min |
| Accelerazione (resistenza meccanica/barile di rotolamento) | 2g (58.1 - 150 Hz) |
| Specifiche (termostabilità (prova di spinta della palla)) | IEC 60695-2-11:2014-02 |
| Grado di infiammabilità secondo UL 94 (Dimensioni) | V0 |
| Specifiche (resistenza meccanica/barile di burattatura) | IEC 60068-2-6:2007-12 |
| Umidità relativa (stoccaggio/trasporto) (dati sui materiali) | 80 % |
| Istruzioni di prova (resistenza meccanica/barile di burattatura) | X-, Y- and Z-axis |
| Tempo di esposizione (termostabilità (test di spinta della palla)) | 30 s |
| Temperatura ambiente (stoccaggio/trasporto) (dati sui materiali) | -40 °C ... 55 °C |
| Profondità dal bordo superiore della guida DIN [ d ] (Proprietà dell'articolo) | 98 mm |
| Durata del test per asse (resistenza meccanica/barile di rotolamento) | 2.5 h |
| Grado di infiammabilità secondo UL 94 (Informazioni sull'imballaggio) | V0 |
| Specifica (Test per la valutazione del rischio di incendio (filo incandescente)) | VW PV 3.10.7:2005-02 |
| Specifiche (Gradi di protezione forniti dagli alloggiamenti (codice IP)) | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| Specifica (Test per sostanze che potrebbero ostacolare il rivestimento con vernice o vernice) | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| Requisiti, protezione contro le scosse elettriche (Gradi di protezione forniti dagli involucri (codice IP)) | It must not be possible to touch any conductive part with the IEC test finger and a test force of 10 N. |
| Risultato, grado di protezione, codice IP (Test per sostanze che potrebbero ostacolare il rivestimento con vernice o vernice) | IP20 |
Descrizione del prodotto
Rail housing, Bottom of housing with metal pin, Level 1: with ventilation slits, width: 25 mm, height: 122.5 mm, depth: 108.35 mm, color: black (9005), cross bridge: Rail bus connector (optional), num
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Dimensional drawing
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
