Disponibile Prodotto più richiesto
ICS20-TL100X12-7035

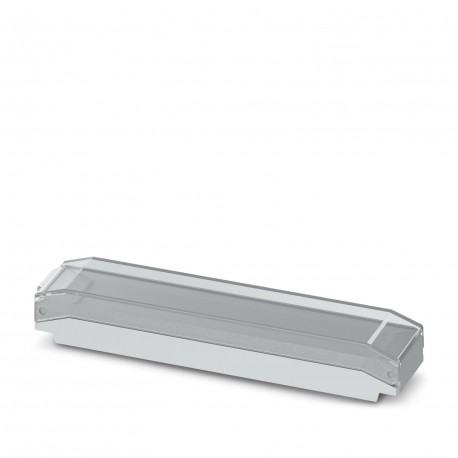

ICS20-TL100X12-7035 2203880 PHOENIX CONTACT Upper part of housing
$0.00USD
3345 in magazzino
Specifiche chiave
Tipo:Upper part, with transparent hinged cover
Profondità:14.35 mm
Forza:20 N
Larghezza:20 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Tipo | Upper part, with transparent hinged cover |
| Profondità | 14.35 mm |
| Forza | 20 N |
| Larghezza | 20 mm |
| Altezza | 101 mm |
| Risultato | Test passed |
| Ampiezza | 0.15 mm (10 Hz ... 58.1 Hz) |
| Frequenza | 10 - 150 - 10 Hz |
| Forma dell'impulso | Semi-sinusoidal |
| Velocità di spazzata | 1 octave/min |
| Temperatura | 850 °C |
| Accelerazione | 2g (58.1 Hz ... 150 Hz) |
| Tipo di alloggio | DIN rail housing |
| Tipo di prodotto | Upper housing part |
| Nota di montaggio | Refer to the data sheet for the range in the download area. |
| Tipo di montaggio | Snap in |
| Spessore del PCB | 1.4 mm ... 1.8 mm |
| Specifica | IEC 60068-2-6:2007-12 |
| Durata del test | 1 h |
| Altezza di caduta | 50 cm |
| Serie di alloggi | ICS |
| Famiglia di prodotti | ICS20-..100X.. |
| Durata dello shock | 11 ms |
| Istruzioni per il test | X-, Y- and Z-axis |
| Revisione dell'articolo | 00 |
| Materiale dell'alloggiamento | Polyamide |
| Tempo di esposizione | 30 s |
| Tipo di montaggio PCB | Slot |
| Tipo di imballaggio | packed in cardboard |
| Disegno dimensionale | |
| Tipo di imballaggio esterno | Carton |
| Colore (coperchio dell'alloggiamento) | transparent |
| Numero di supporti per PCB | 2 |
| Codice IP massimo da raggiungere | IP20 |
| Durata del test per asse | 2.5 h |
| Caratteristiche della superficie | untreated |
| CTI secondo IEC 60112 | 600 |
| Colore (parte superiore dell'alloggiamento) | light gray (RAL 7035) |
| Sono presenti aperture di ventilazione | no |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Numero di shock per direzione | 3 |
| Temperatura ambiente (funzionamento) | -40 °C ... 105 °C (depending on power dissipation) |
| Umidità relativa (stoccaggio/trasporto) | 80 % |
| Risultato, grado di protezione, codice IP | IP20 |
| Grado di infiammabilità secondo UL 94 | V0 |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Requisiti, protezione contro le scosse elettriche | It must not be possible to touch any conductive part with the IEC test finger and a test force of 10 N. |
Descrizione del prodotto
Rail box, Top, with transparent hinged lid, width: 20 mm, height: 101 mm, depth: 14.35 mm, colour: light grey (7035)
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
