Disponibile Prodotto più richiesto
ICC25-H/4R5,0-9005

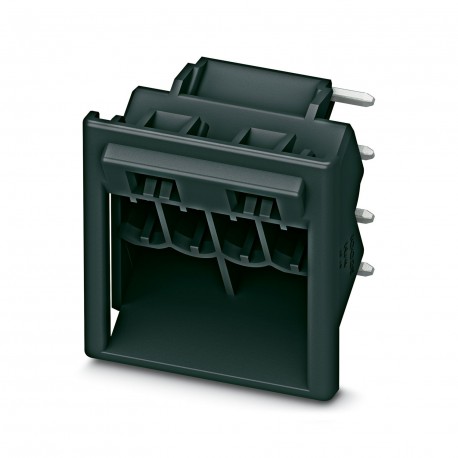

ICC25-H/4R5,0-9005 1072485 PHOENIX CONTACT PCB headers, number of positions: 4, pitch: 5 mm, color: black, s..
$0.00USD
4010 in magazzino
Specifiche chiave
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Tipo:Header perpendicular to the PCB
Pece:5 mm
Risultato:Test passed
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tipo | Header perpendicular to the PCB |
| Pece | 5 mm |
| Risultato | Test passed |
| Generale | Further information and detailed dimensions are available in the download area. |
| Ampiezza | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frequenza | 10 - 150 - 10 Hz |
| Larghezza [w] | 25 mm |
| Altezza [h] | 22.4 mm |
| Lunghezza [l] | 20.35 mm |
| Disposizione dei pin | Linear pinning |
| Velocità di spazzata | 1 octave/min |
| Accelerazione | 5g (60.1 Hz ... 150 Hz) |
| Tipo di prodotto | PCB headers |
| Nota di montaggio | Refer to the data sheet for the range in the download area. |
| Diametro del foro | 1.4 mm |
| Tipo di montaggio | Wave soldering |
| Numero di cicli | 25 |
| Specifica | IEC 60512-1-1:2002-02 |
| Numero di righe | 1 |
| Dimensioni del perno | 1 x 1 mm |
| Famiglia di prodotti | ICC..-H/..R5,0 |
| stress termico | 105 °C/168 h |
| Colore (alloggiamento) | black (9005) |
| Istruzioni per il test | X-, Y- and Z-axis |
| Revisione dell'articolo | 02 |
| Materiale di contatto | Cu alloy |
| Stress corrosivo | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Tipo di imballaggio | Box packaging |
| Resistenza di contatto | 1.5 mΩ |
| Corrente nominale IN | 16 A |
| Tensione nominale UN | 320 V |
| Disegno dimensionale | |
| Materiale isolante | PA |
| Numero di posizioni | 4 |
| Numero di potenziali | 4 |
| Tipo di imballaggio esterno | Carton |
| Tensione nominale (II/2) | 630 V |
| Resistenza di contatto R1 | 1.5 mΩ |
| Resistenza di contatto R2 | 1.6 mΩ |
| Numero di connessioni | 4 |
| Tensione nominale (III/2) | 320 V |
| Tensione nominale (III/3) | 250 V |
| Lunghezza del perno di saldatura [P] | 3.5 mm |
| Durata del test per asse | 2.5 h |
| Caratteristiche della superficie | Tin-plated |
| Gruppo di materiali isolanti | I |
| Saldare i pin per potenziale | 1 |
| CTI secondo IEC 60112 | 600 |
| Tensione di sovratensione nominale (II/2) | 4 kV |
| Numero di posizioni testate | 4 |
| Cicli di inserimento/ritiro | 25 |
| Tensione di sovratensione nominale (III/2) | 4 kV |
| Tensione di sovratensione nominale (III/3) | 4 kV |
| Temperatura ambiente (assemblaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (funzionamento) | -40 °C ... 105 °C (dependent on the derating curve) |
| Tensione nominale di isolamento (II/2) | 630 V |
| Tensione nominale di isolamento (III/2) | 320 V |
| Tensione nominale di isolamento (III/3) | 250 V |
| distanza minima di dispersione (II/2) | 3.2 mm |
| Tensione di tenuta alla frequenza di rete | 2.21 kV |
| distanza superficiale minima (III/2) | 1.6 mm |
| distanza superficiale minima (III/3) | 3.2 mm |
| Forza di estrazione per pos. circa. | 8 N |
| Forza di inserimento per pos. circa | 13 N |
| Umidità relativa (stoccaggio/trasporto) | 30 % ... 70 % |
| Grado di infiammabilità secondo UL 94 | V0 |
| Tensione di tenuta all'impulso a livello del mare | 4.8 kV |
| Area di contatto della superficie metallica (strato superiore) | Tin (2 - 4 µm Sn) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Indice di tracciamento comparativo (IEC 60112) | CTI 600 |
| Area di saldatura della superficie metallica (strato superiore) | Tin (2 - 4 µm Sn) |
| Punto terminale della superficie metallica (strato superiore) | Tin (2 - 4 µm Sn) |
| Area di contatto della superficie metallica (strato intermedio) | Nickel (1.3 - 3 µm Ni) |
| Portacontatti nell'insertoRequisiti >20 N | Test passed |
| Area di saldatura della superficie metallica (strato intermedio) | Nickel (1.3 - 3 µm Ni) |
| Punto terminale della superficie metallica (strato intermedio) | Nickel (1.3 - 3 µm Ni) |
| Resistenza di isolamento, posizioni adiacenti | > 30 GΩ |
| valore minimo di tolleranza - campo non omogeneo (II/2) | 3 mm |
| valore minimo di tolleranza - campo non omogeneo (III/2) | 3 mm |
| valore minimo di tolleranza - campo non omogeneo (III/3) | 3 mm |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 | 775 |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 | 125 °C |
Descrizione del prodotto
Printed circuit board base housing, nominal section: 2.5 mm², color: black, nominal current: 16 A, nominal voltage (III/2): 320 V, contact type: Male, number of potentials: 4, number of rows: 1, numbe
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
