IBS IL 24 BK-T/U-XC-PAC

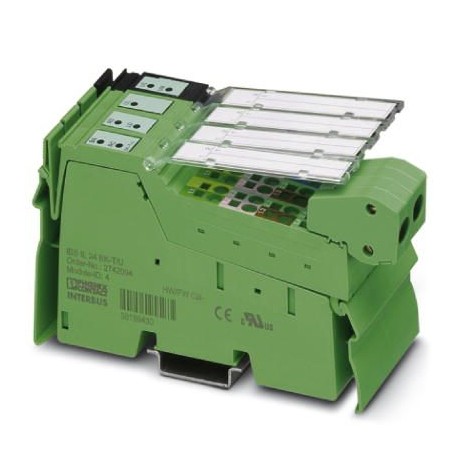

IBS IL 24 BK-T/U-XC-PAC 2701150 PHOENIX CONTACT Bus coupler
$0.00USD
3963 in magazzino
Specifiche chiave
Codice GTIN:4046356713771
Nota:Made to Order (non-returnable)
Chiave d'ordine:2701150
Pagina del catalogo:Page 131 (C-6-2017)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356713771 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 2701150 |
| Pagina del catalogo | Page 131 (C-6-2017) |
| Profondità (Nota) | 71.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 48.8 mm |
| (Dimensioni) | -40 °C ... 70 °C (Extended, see section “Tested successfully: use under extreme ambient conditions” in the data sheet.) |
| Altezza (Nota) | 135 mm |
| Paese di origine | DE (Germany) |
| (Potenziali in linea) | 24 V main supply, 24 V segment supply/functional earth ground 500 V AC 50 Hz 1 min. |
| Numero tariffario doganale | 85389091 |
| Designazione (generale) | Inline local bus |
| Numero di canali (Generale) | 2 (Capacitively connected to functional earth ground) |
| Disegno dimensionale (Nota) | |
| Metodo di connessione (generale) | Inline data jumper |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Velocità di trasmissione (generale) | 500 kbps |
| Fisica della trasmissione (generale) | Copper |
| Peso netto (condizioni ambientali) | 214 g |
| Sezione di prova (potenziali in linea) | 5 V supply, incoming remote bus/5 V supply outgoing remote bus 500 V AC 50 Hz 1 min. |
| Grado di protezione (Dimensioni) | IP20 |
| Tipo di montaggio (condizioni ambientali) | DIN rail |
| (Limiti di sistema dell'accoppiatore bus) | max. 1.25 A (with max. number of connected I/O terminal blocks) |
| Peso per pezzo (imballaggio escluso) | 214.000 g |
| Pressione dell'aria (funzionamento) (Dimensioni) | 80 kPa ... 106 kPa (up to 3000 m above sea level) |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Classe di protezione (isolamento elettrico) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Temperatura ambiente (funzionamento) (Dimensioni) | -25 °C ... 55 °C |
| Pressione dell'aria (stoccaggio/trasporto) (Dimensioni) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Limitazione dell'utilizzo (dati commerciali chiave) | 1 |
| Designazione (limiti di sistema dell'accoppiatore bus) | Segment circuit supply (US) |
| Tensione di alimentazione (limiti di sistema dell'accoppiatore bus) | 24 V DC |
| Nota sulle specifiche di peso (condizioni ambientali) | with connectors |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 85 °C |
| Unità di alimentazione (limiti di sistema dell'accoppiatore bus) | max. 8 A DC (sum of UM+ US) |
| Numero di dispositivi con canale parametrico (interfacce) | 62 |
| Umidità ammissibile (stoccaggio/trasporto) (Dimensioni) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Consumo di corrente (limiti di sistema dell'accoppiatore bus) | typ. 100 mA (without connected Inline I/O terminals) |
| Collegamento secondo la norma (isolamento elettrico) | CUL |
| Intervallo di tensione di alimentazione (limiti di sistema dell'accoppiatore bus) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Numero di dispositivi bus locali che possono essere collegati (interfacce) | max. 63 |
| Numero di terminali di diramazione supportati con diramazione bus remota (interfacce) | max. 15 |
Descrizione del prodotto
Inline, Bus coupler, INTERBUS, Inline shielded connector, Extreme Condition variant, local bus transmission rate:500 kBit/s, protection rating: IP20, including inline connectors and marking fields
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
