Disponibile Prodotto più richiesto
IB IL RTD 4/PT100-ECO

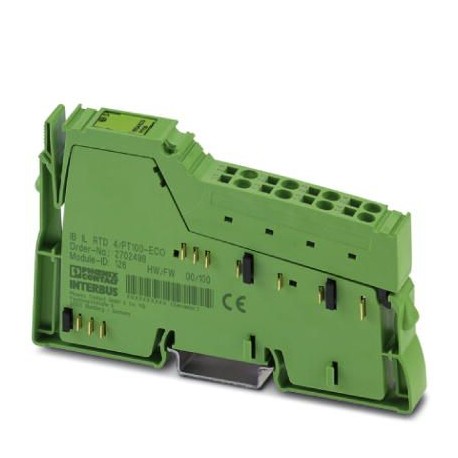

IB IL RTD 4/PT100-ECO 2702499 PHOENIX CONTACT Inline terminal
$0.00USD
4088 in magazzino
Specifiche chiave
Codice GTIN:4055626203195
Chiave d'ordine:2702499
Pagina del catalogo:Page 143 (C-6-2017)
Profondità (Nota):71.5 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626203195 |
| Chiave d'ordine | 2702499 |
| Pagina del catalogo | Page 143 (C-6-2017) |
| Profondità (Nota) | 71.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 12.2 mm |
| (Interfacce) | max. 14 mA |
| Altezza (Nota) | 119.8 mm |
| (Ingressi analogici) | Functional earth ground 500 V AC 50 Hz 1 min. |
| Paese di origine | DE (Germany) |
| (Potenziali in linea) | Transient protection |
| Numero tariffario doganale | 85389091 |
| (Condizioni ambientali) | Checksum error I/O error message sent to the bus coupler |
| Designazione (generale) | Inline local bus |
| Designazione (Interfacce) | Supply of analog modules (UANA) |
| Numero di canali (Generale) | 2 |
| Disegno dimensionale (Nota) | |
| Metodo di connessione (generale) | Inline data jumper |
| Tensione di alimentazione (interfacce) | 24 V DC (via voltage jumper) |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Sezione di prova (ingressi analogici) | Bus logic (local bus, communications power) 500 V AC 50 Hz 1 min. |
| Velocità di trasmissione (generale) | 500 kbps |
| Nome di input (potenziali in linea) | Analog RTD inputs |
| Consumo energetico (interfacce) | typ. 0.67 W |
| Peso netto (condizioni ambientali) | 69 g |
| Consumo di corrente (Interfacce) | typ. 7.3 mA |
| Formati dei dati (potenziali in linea) | Standardized representation |
| Filtro di ingresso (potenziali in linea) | Digital filter |
| Grado di protezione (Dimensioni) | IP20 |
| Intervallo di tensione di alimentazione (interfacce) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Tipo di montaggio (condizioni ambientali) | DIN rail |
| Risoluzione A/D (potenziali in linea) | 24 bit |
| Numero di ingressi (potenziali in linea) | 4 (Pt 100) |
| Peso per pezzo (imballaggio escluso) | 69.000 g |
| Pressione dell'aria (funzionamento) (Dimensioni) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Metodo di connessione (potenziali in linea) | Inline connector |
| Tempo di filtro di ingresso (potenziali in linea) | 120 ms (per channel) |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Tipo di protezione (potenziali in linea) | Overload protection |
| Tempo di conversione A/D (potenziali in linea) | typ. 120 ms |
| Aggiornamento dei dati di processo (potenziali in linea) | < 10 ms |
| Classe di protezione (isolamento elettrico) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Tecnologia di connessione (potenziali in linea) | 2-wire |
| Messaggi di diagnostica (condizioni ambientali) | Failure of the internal I/O supply I/O error message sent to the bus coupler |
| Temperatura ambiente (funzionamento) (Dimensioni) | 0 °C ... 55 °C |
| Descrizione dell'ingresso (potenziali in linea) | Inputs for resistive temperature sensors |
| Pressione dell'aria (stoccaggio/trasporto) (Dimensioni) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Umidità ammissibile (funzionamento) (Dimensioni) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Limitazione dell'utilizzo (dati commerciali chiave) | 1 |
| Nota sulle specifiche di peso (condizioni ambientali) | with connector |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -25 °C ... 85 °C |
| Umidità ammissibile (stoccaggio/trasporto) (Dimensioni) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Tipi di sensori (RTD) che possono essere utilizzati (potenziali in linea) | Pt 100 (IEC 60751/EN 60751) |
| Valore nominale delle sorgenti di corrente (potenziali in linea) | 1 mA (pulsed current, the data is valid during the sampling phase) |
| Nota sulla tecnica di collegamento (potenziali in linea) | shielded |
Descrizione del prodotto
Inline, Temperature recording module, Analog RTD inputs: 4 (Pt100), connection technology: 2 conductors, transmission speed on the local bus: 500 kBit/s, protection index: IP20, Inline connector inclu
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
