IB IL MBUS-PAC

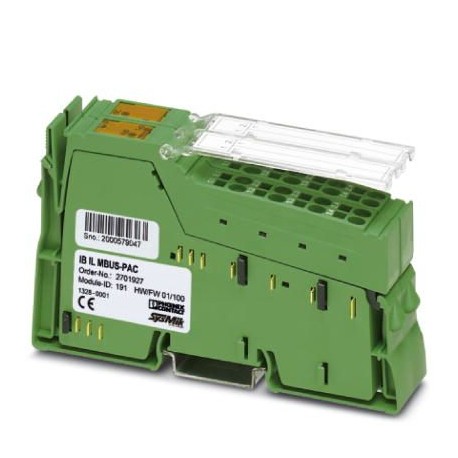

IB IL MBUS-PAC 2701927 PHOENIX CONTACT Inline function terminal
$0.00USD
3467 in magazzino
Specifiche chiave
Codice GTIN:4046356902106
Chiave d'ordine:2701927
Pagina del catalogo:Page 416 (NTK-2014)
Profondità (Nota):71.5 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356902106 |
| Chiave d'ordine | 2701927 |
| Pagina del catalogo | Page 416 (NTK-2014) |
| Profondità (Nota) | 71.5 mm |
| Unità di imballaggio | 1 pc |
| Larghezza (Nota) | 24.4 mm |
| (Interfacce) | max. 160 mA |
| Altezza (Nota) | 119.8 mm |
| Paese di origine | DE (Germany) |
| Interfaccia (generale) | M-Bus |
| (Potenziali in linea) | 24 V supply (UM)/functional earth ground 500 V AC 50 Hz 1 min. |
| Numero tariffario doganale | 85389099 |
| Designazione (generale) | Inline local bus |
| Designazione (Dimensioni) | Inline connector |
| Designazione (Interfacce) | Main circuit supply (UM) |
| Nota sulle dimensioni (Nota) | Housing dimensions |
| Disegno dimensionale (Nota) | |
| Metodo di connessione (generale) | Inline connector |
| Tensione di alimentazione (interfacce) | 24 V DC (via voltage jumper) |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Velocità di trasmissione (generale) | 500 kbps |
| Lunghezza di spogliatura (dimensioni) | 8 mm |
| Metodo di collegamento (Dimensioni) | Spring-cage connection |
| Fisica della trasmissione (generale) | Copper |
| Peso netto (condizioni ambientali) | 125 g |
| Consumo di corrente (Interfacce) | typ. 26 mA (Without connected unit loads) |
| Sezione di prova (potenziali in linea) | M-Bus / 7.5 V supply (bus logic) 500 V AC 50 Hz 1 min. |
| Tipo di montaggio (condizioni ambientali) | DIN rail |
| Peso per pezzo (imballaggio escluso) | 125.000 g |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Grado di protezione (Dati di connessione) | IP20 |
| Classe di protezione (isolamento elettrico) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Pressione dell'aria (funzionamento) (dati di collegamento) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Sezione trasversale del conduttore AWG max. (Dimensioni) | 16 |
| Sezione trasversale del conduttore AWG min. (Dimensioni) | 28 |
| Limitazione dell'utilizzo (dati commerciali chiave) | 1 |
| Sezione trasversale del conduttore solido max. (Dimensioni) | 1.5 mm² |
| Sezione trasversale del conduttore min. (Dimensioni) | 0.08 mm² |
| Temperatura ambiente (funzionamento) (dati di collegamento) | -25 °C ... 55 °C |
| Pressione dell'aria (stoccaggio/trasporto) (dati di collegamento) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Sezione trasversale del conduttore flessibile max. (Dimensioni) | 1.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Dimensioni) | 0.08 mm² |
| Umidità ammissibile (esercizio) (dati di collegamento) | 10 % ... 95 % (non-condensing) |
| Temperatura ambiente (stoccaggio/trasporto) (dati di connessione) | -25 °C ... 85 °C |
| Umidità ammessa (stoccaggio/trasporto) (dati di collegamento) | 10 % ... 95 % (non-condensing) |
Descrizione del prodotto
Inline, M-Bus master terminal for connecting M-Bus devices, transmission rate on the local bus: 500 kbit/s, protection rating: IP20, including inline connectors and marking fields
