HDFKV10-VP/Z

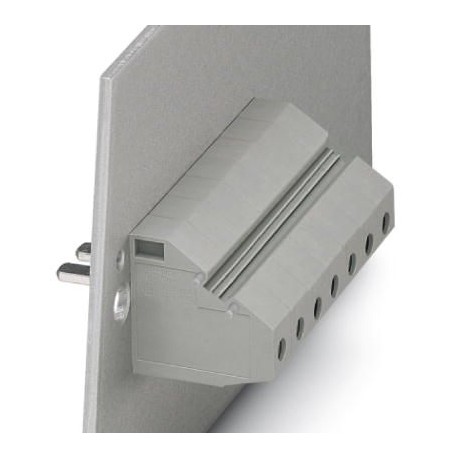

HDFKV 10-VP/Z 0714134 PHOENIX CONTACT Panel feed-through terminal block
$0.00USD
3895 in magazzino
Specifiche chiave
Codice GTIN:4046356180221
Nota:Made to Order (non-returnable)
Chiave d'ordine:0714134
Pagina del catalogo:Page 638 (CC-2009)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356180221 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 0714134 |
| Pagina del catalogo | Page 638 (CC-2009) |
| Unità di imballaggio | 50 pc |
| Pitch (Generale) | 10.1 mm |
| Larghezza (generale) | 10.1 mm |
| Lunghezza (generale) | 49.8 mm |
| Paese di origine | GR (Greece) |
| (Dati di connessione) | IEC 60947-7-1 |
| Numero tariffario doganale | 85369010 |
| (Dati commerciali chiave) | 500 V (With plastic panels of 1 mm ... 4 mm) |
| Quantità minima d'ordine | 50 pc |
| Filettatura della vite (dimensioni) | M4 |
| Colore (dati commerciali chiave) | gray |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Lato di collegamento (Dimensioni) | inside |
| Lunghezza di spogliatura (dimensioni) | 10 mm |
| Metodo di collegamento (Dimensioni) | Solder connection |
| Coppia di serraggio max (Dimensioni) | 1.8 Nm |
| Coppia di serraggio, min (Dimensioni) | 1.5 Nm |
| Peso per pezzo (imballaggio escluso) | 13.870 g |
| Pannello laterale aperto (dati commerciali chiave) | No |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Calibro cilindrico interno (Dimensioni) | B6 |
| Numero di livelli (dati commerciali chiave) | 1 |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Corrente nominale IN (dati commerciali chiave) | 57 A |
| Tensione nominale UN (dati commerciali chiave) | 400 V (With metal panels of 1 mm ... 2.5 mm) |
| Grado di inquinamento (dati commerciali chiave) | 3 |
| Numero di posizioni (dati commerciali chiave) | 1 |
| Tensione di sovratensione nominale (dati commerciali chiave) | 6 kV |
| Corrente di carico massima (dati commerciali chiave) | 76 A |
| Categoria di sovratensione (dati commerciali chiave) | III |
| Sezione trasversale nominale (dati commerciali chiave) | 10 mm² |
| Numero di connessioni (dati commerciali chiave) | 2 |
| Sezione trasversale del conduttore AWG max. (Dimensioni) | 6 |
| Sezione trasversale del conduttore AWG min. (Dimensioni) | 20 |
| Sezione trasversale del conduttore solido max. (Dimensioni) | 16 mm² |
| Sezione trasversale del conduttore min. (Dimensioni) | 0.5 mm² |
| Gruppo di materiali isolanti (dati commerciali chiave) | I |
| Sezione trasversale del conduttore flessibile max. (Dimensioni) | 10 mm² |
| Sezione trasversale del conduttore flessibile min. (Dimensioni) | 0.5 mm² |
| Collegamento secondo lo standard (dati di collegamento) | CSA |
| Collegamento secondo lo standard (dati commerciali chiave) | IEC 60947-7-1 |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V2 |
| Sezione trasversale con ponte di inserimento, solido max. (Dimensioni) | 10 mm² |
| Grado di infiammabilità secondo UL 94 (dati commerciali chiave) | V2 |
| 2 conduttori con la stessa sezione trasversale, solidi max. (Dimensioni) | 4 mm² |
| 2 conduttori con la stessa sezione trasversale, min. solido (Dimensioni) | 0.5 mm² |
| Sezione trasversale con ponte di inserimento, trefolato max. (Dimensioni) | 10 mm² |
| 2 conduttori con la stessa sezione trasversale, multifilari max. (Dimensioni) | 4 mm² |
| 2 conduttori con la stessa sezione trasversale, intrecciati min. (Dimensioni) | 0.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Dimensioni) | 10 mm² |
| Sezione conduttore flessibile, con puntalino con manicotto in plastica min. (Dimensioni) | 0.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. (Dimensioni) | 10 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. (Dimensioni) | 0.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntalini senza manicotto in plastica, max. (Dimensioni) | 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntali senza manicotto in plastica, min. (Dimensioni) | 0.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, max. (Dimensioni) | 6 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, min. (Dimensioni) | 0.5 mm² |
Descrizione del prodotto
Wall terminal block, connection type: Screw connection with traction capsule, Welding connection, number of poles: 1, charging current: 57 A, cross-section: 0.5 mm² - 16 mm², conductor connection dire
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
