HDFKV10-HV/Z

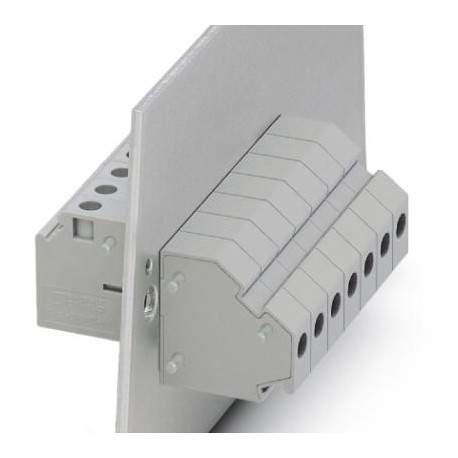

HDFKV 10-HV/Z 0714066 PHOENIX CONTACT Panel feed-through terminal block, Connection method: Screw connection..
$0.00USD
4974 in magazzino
Specifiche chiave
Colore:gray
Larghezza:10.1 mm
Lunghezza:66.6 mm
filettatura:M4
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Colore | gray |
| Larghezza | 10.1 mm |
| Lunghezza | 66.6 mm |
| filettatura | M4 |
| Lato di collegamento | Level 1 int. 1 ext. 1 |
| Numero di livelli | 1 |
| Grado di inquinamento | 3 |
| Lunghezza di spogliatura | 11 mm |
| Metodo di connessione | Screw connection |
| Corrente nominale IN | 57 A |
| Tensione nominale UN | 1000 V |
| Materiale isolante | PA |
| Numero di posizioni | 1 |
| Tensione di sovratensione nominale | 6 kV |
| Corrente di carico massima | 63 A |
| Categoria di sovratensione | III |
| Sezione trasversale nominale | 10 mm² |
| Numero di connessioni | 2 |
| Coppia di serraggio massima | 1.8 Nm |
| Coppia di serraggio, min | 1.5 Nm |
| Gruppo di materiali isolanti | I |
| Calibro cilindrico interno | B6 |
| Sezione trasversale del conduttore AWG max. | 6 |
| Sezione trasversale del conduttore AWG min. | 20 |
| Collegamento secondo lo standard | IEC 60947-7-1 |
| Sezione trasversale del conduttore solido max. | 16 mm² |
| Sezione trasversale del conduttore min. | 0.5 mm² |
| Sezione trasversale del conduttore flessibile max. | 10 mm² |
| Sezione trasversale del conduttore flessibile min. | 0.5 mm² |
| Grado di infiammabilità secondo UL 94 | V0 |
| Sezione trasversale con ponte di inserimento, solido max. | 10 mm² |
| 2 conduttori con la stessa sezione trasversale, solidi max. | 4 mm² |
| 2 conduttori con la stessa sezione trasversale, solidi min. | 0.5 mm² |
| Sezione trasversale con ponte di inserimento, trefolato max. | 10 mm² |
| 2 conduttori con la stessa sezione trasversale, multifilari max. | 4 mm² |
| 2 conduttori con la stessa sezione trasversale, intrecciati min. | 0.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. | 10 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica min. | 0.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. | 10 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. | 0.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntalini senza guaina in plastica, max. | 2.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntalini senza guaina in plastica, min. | 0.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, max. | 6 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, min. | 0.5 mm² |
Descrizione del prodotto
Terminal block, connection type: Screw connection with traction capsule, Screw connection with traction capsule, number of poles: 1, load current: 57 A, cross-section: 0.5 mm² - 16 mm², conductor conn
