HC-M-06P-CT-M

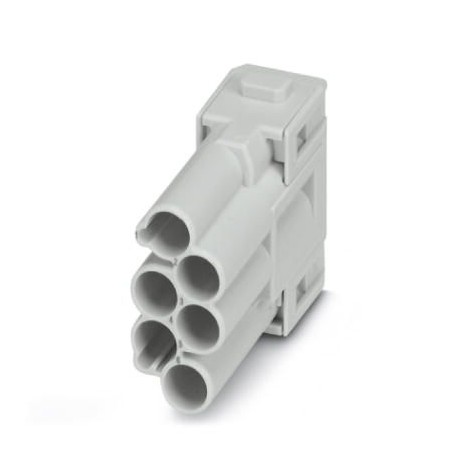

HC-M-06P-CT-M 1414368 PHOENIX CONTACT Contact insert module
$0.00USD
3305 in magazzino
Specifiche chiave
Codice GTIN:4055626025216
Chiave d'ordine:1414368
Pagina del catalogo:Page 569 (C-2-2017)
Unità di imballaggio:5 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626025216 |
| Chiave d'ordine | 1414368 |
| Pagina del catalogo | Page 569 (C-2-2017) |
| Unità di imballaggio | 5 pc |
| Paese di origine | PL (Poland) |
| Numero tariffario doganale | 85389099 |
| Quantità minima d'ordine | 5 pc |
| Materiale di contatto (generale) | Copper alloy |
| Corrente nominale (Dimensioni) | 16 A |
| Larghezza (dati commerciali chiave) | 34.1 mm |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Altezza (dati commerciali chiave) | 38.9 mm |
| Lunghezza (dati commerciali chiave) | 14.6 mm |
| Profilo di collegamento (Dimensioni) | 6 |
| Tensione di sovratensione nominale (dimensioni) | 8 kV |
| Nota (Caratteristiche meccaniche) | For HEAVYCON housing type B6 to B48, HC-M-B...MF-... hinged module carrier frame required, CK2,5-ED... imp contacts, crimp contacts not supplied as standard. |
| Colore (Caratteristiche meccaniche) | light gray |
| Materiale portante del contatto (generale) | PC |
| Materiale della superficie di contatto (generale) | Ag (alternatively Au) |
| Tensione nominale (III/3) (Dimensioni) | 830 V |
| Serie (Caratteristiche meccaniche) | HC-M-06 |
| Peso per pezzo (imballaggio escluso) | 10.300 g |
| Diametro del contatto (condizioni ambientali) | 2.5 mm |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Tipo di contatto (caratteristiche meccaniche) | turned |
| Altezza minima dell'alloggiamento (condizioni ambientali) | 52 mm |
| Sezione trasversale del conduttore (condizioni ambientali) | 0.5 mm² ... 4 mm² |
| Metodo di collegamento (Caratteristiche meccaniche) | Crimp connection |
| Grado di inquinamento (Caratteristiche meccaniche) | 3 |
| Cicli di inserimento/estrazione (condizioni ambientali) | ≥ 500 |
| Sezione trasversale di collegamento AWG (condizioni ambientali) | 20 ... 12 |
| Categoria di sovratensione (Caratteristiche meccaniche) | III |
| Istruzioni di montaggio (Caratteristiche meccaniche) | To ensure correct use, installation in housing with IP54 protection or better is required |
| Numero di slot del modulo (caratteristiche meccaniche) | 1 |
| Grado di infiammabilità secondo UL 94 (dati sui materiali) | V0 |
| Temperatura ambiente (funzionamento) (Caratteristiche elettriche) | -40 °C ... 125 °C |
| Lunghezza di spelatura del singolo filo (condizioni ambientali) | 7.5 mm |
| Grado di infiammabilità secondo UL 94 (Caratteristiche meccaniche) | V0 |
Descrizione del prodotto
Contact insert module, number of poles: 6, power contacts: 6, control contacts: 0, Male, Crimped connection, 500 V, 16 A, 0.5 mm² ... 4 mm², Application: Power
