HC-M-02-CT-M-HV-16

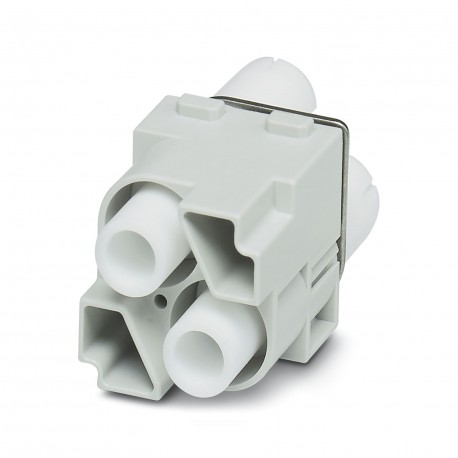

HC-M-02-CT-M-HV-16 1417408 PHOENIX CONTACT Module inserts contacts HEAVYCON male, 2-pole, up to 5000 V, conn..
$0.00USD
3994 in magazzino
Specifiche chiave
:Assembly procedure:- Strip wire 9.5 mm,- connect the stripped part of the wire through the locking sleeve (for wire diameter > 3.2 mm),- crimp wire (with protracted locking sleeve) with CK2.5...ED crimp contact,- lock the locking sleeve with the crimp contact together with the module's insulating body.
Larghezza:34.1 mm
Altezza:61.3 mm
Lunghezza:29.3 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Assembly procedure:- Strip wire 9.5 mm,- connect the stripped part of the wire through the locking sleeve (for wire diameter > 3.2 mm),- crimp wire (with protracted locking sleeve) with CK2.5...ED crimp contact,- lock the locking sleeve with the crimp contact together with the module's insulating body. | |
| Larghezza | 34.1 mm |
| Altezza | 61.3 mm |
| Lunghezza | 29.3 mm |
| Serie | HC-M-HV |
| Generale | For HEAVYCON housing type B6 to B48, HC-M-B...MF-... hinged module carrier frame required, CK2,5-ED... imp contacts, crimp contacts not supplied as standard. |
| Applicazione | High-voltage |
| Tipo di prodotto | Modular contact insert |
| Nota di montaggio | To ensure correct use, installation in housing with IP54 protection or better is required |
| Corrente nominale | 16 A |
| Revisione dell'articolo | 04 |
| Diametro di contatto | 2.5 mm |
| Materiale di contatto | Copper alloy |
| Numerazione dei contatti | I, II |
| Profilo di connessione | 2 |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Numero di posizioni | 2 |
| Tensione di sovratensione nominale | 15 kV |
| Categoria di sovratensione | III |
| Tecnologia di connessione | Crimp connection |
| Tipo di materiale di contatto | turned |
| Numero di contatti di potenza | 2 |
| Tensione nominale (III/3) | 2900 V (Conductor-PE) |
| Norme/regolamenti | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Altezza minima dell'alloggiamento | 72 mm |
| Numero di slot del modulo | 2 |
| Sezione trasversale del conduttore | 0.5 mm² ... 4 mm² |
| Numero di contatti di controllo | 0 |
| Materiale portante del contatto | PC |
| Materiale della superficie di contatto | Ag (alternatively Au) |
| Cicli di inserimento/ritiro | ≥ 500 |
| Sezione trasversale di collegamento AWG | 20 ... 12 |
| Temperatura ambiente (funzionamento) | -40 °C ... 125 °C |
| Tensione nominale per i contatti di potenza | 2900/5000 V |
| Grado di infiammabilità secondo UL 94 | V0 |
| Lunghezza di spelatura del singolo filo | 9.5 mm |
Descrizione del prodotto
Contact insert module, number of poles: 2, power contacts: 2, control contacts: 0, Male, Crimped connection, 2900 V/5000 V, 16 A, 0.5 mm² ... 4 mm², application: High voltage
