Disponibile Prodotto più richiesto
HC-M-01-COAX-CK2,5-50-F
HC-M-01-COAX-CK2,5-50-F 1066959 PHOENIX CONTACT Connector HC-M-01-COAX-CK2,5-50-F 1066959
$0.00USD
3490 in magazzino
Specifiche chiave
Codice GTIN:4055626735122
Chiave d'ordine:1066959
Unità di imballaggio:1
ETIM 7.0 (eCl@ss):EC002908
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626735122 |
| Chiave d'ordine | 1066959 |
| Unità di imballaggio | 1 |
| ETIM 7.0 (eCl@ss) | EC002908 |
| Numero tariffario doganale | 85366990 |
| (Dati commerciali chiave) | The round contact carrier can be separated in the middle for the purpose of mounting/removing the contact. |
| Nota (dati commerciali chiave) | Order crimp contacts separately |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 9.0 (Classificazioni) | 27440290 |
| Corrente nominale (dati sul materiale) | 16 A |
| eCl@ss 10.0.1 (Classificazioni) | 27440290 |
| Connessione (dati commerciali chiave) | Sheath stripping length: 23 mm, shield length: 13 mm, inner conductor stripping length: 8 mm |
| Tensione di sovratensione nominale (dati sul materiale) | 0.8 kV |
| Materiale di contatto (condizioni ambientali) | Copper alloy |
| Tensione nominale (III/3) (Dati sui materiali) | 50 V |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Temperatura ambiente (funzionamento) (Generale) | -40 °C ... 85 °C |
| Grado di inquinamento (dati commerciali chiave) | 3 |
| Categoria di sovratensione (dati commerciali chiave) | III |
| Istruzioni di montaggio (dati commerciali chiave) | Disassemble the connector from the plastic module using the tool, order no.: 1678635 HC-M-EMV-KON-EWZ |
| Numero di contatti di potenza (dati commerciali chiave) | 0 |
| Sezione trasversale del conduttore (dati commerciali chiave) | 0.5 mm² ... 4 mm² |
| Materiale del supporto del contatto (condizioni ambientali) | PC |
| Materiale della superficie di contatto (condizioni ambientali) | AU |
| Numero di contatti di controllo (dati commerciali chiave) | 1 |
| Cicli di inserimento/prelievo (dati commerciali chiave) | ≥ 500 |
| Sezione trasversale di collegamento AWG (dati commerciali chiave) | 20 ... 12 |
| Diametro massimo del conduttore esterno (dati commerciali chiave) | 9.5 mm |
| Diametro minimo del conduttore esterno (dati commerciali chiave) | 3 mm |
| Lunghezza di spelatura del singolo filo (dati commerciali chiave) | 8 mm (6 mm (for 2.5 mm²)) |
| Grado di infiammabilità secondo UL 94 (caratteristiche elettriche) | V0 |
Descrizione del prodotto

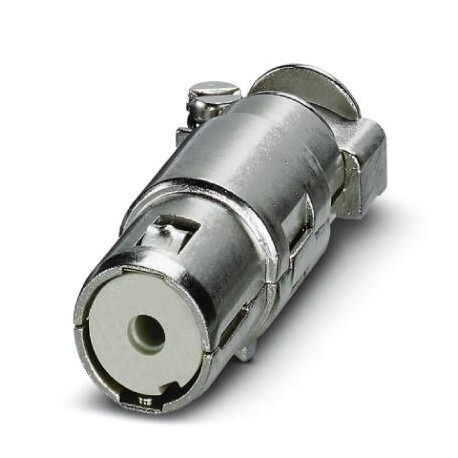

Connector, number of poles: 1, power contacts: 0, control contacts: 1, Female, Crimped connection, 48 V, 16 A, 0.5 mm² ... 4 mm², cable outer diameter:3 mm ... 9.5 mm, application: COAX, 50 Ω
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Connector, power contacts: 0, control contacts: 1, Socket, 50 V, 16 A, 0.5 mm² ... 4 mm², external cable diameter:3 mm ... 9.5 mm, 50 Ohm
