HC-K 6/12-EBUS

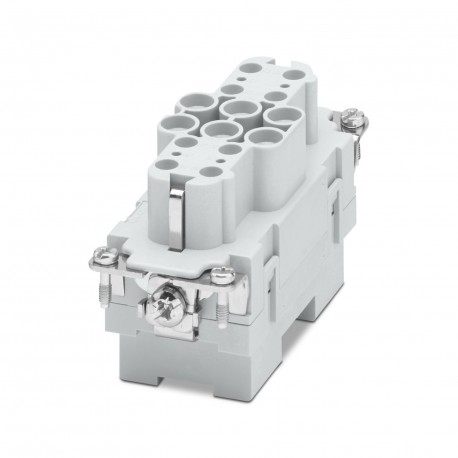

HC-K 6/12-EBUS 1636363 PHOENIX CONTACT Contact insert
$127.97USD
114 in magazzino
Specifiche chiave
:Note regarding axial connection technology:Only for stranded wires. The specified conductor cross sections refer to the geometric cross section of the cable used.Cables with a geometric cross section which deviates significantly from the nominal cable cross section must be checked before use.The axial connection technology connection space is designed for fine strand cables according to VDE 0295 Class 5. Deviating cable structures (e.g., Class 6 cables) must be checked before use.Assembly instructionsBefore assembly, ensure that the tapered screw is fully loosened (chamber is open). Cables must not be twisted. The wires must be pushed into the contact chamber as far as they will go (until the insulation touches the contact). Hold the wires in position and tighten using an Allen key. The used wire end must be cut off before reconnection. The terminal screw must only be retightened once to prevent the litz wires from breaking. To prevent damage to the contact, the wire/cable must be mechanically held at an appropriate distance from the connection point (e.g., when used in a plate cut out). For notes on correct execution, see DIN VDE 0100-520:2003-06. Unused connections must be tightened with maximum torque.
Tipo:B16
Larghezza:34 mm
Altezza:47 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Note regarding axial connection technology:Only for stranded wires. The specified conductor cross sections refer to the geometric cross section of the cable used.Cables with a geometric cross section which deviates significantly from the nominal cable cross section must be checked before use.The axial connection technology connection space is designed for fine strand cables according to VDE 0295 Class 5. Deviating cable structures (e.g., Class 6 cables) must be checked before use.Assembly instructionsBefore assembly, ensure that the tapered screw is fully loosened (chamber is open). Cables must not be twisted. The wires must be pushed into the contact chamber as far as they will go (until the insulation touches the contact). Hold the wires in position and tighten using an Allen key. The used wire end must be cut off before reconnection. The terminal screw must only be retightened once to prevent the litz wires from breaking. To prevent damage to the contact, the wire/cable must be mechanically held at an appropriate distance from the connection point (e.g., when used in a plate cut out). For notes on correct execution, see DIN VDE 0100-520:2003-06. Unused connections must be tightened with maximum torque. | |
| Tipo | B16 |
| Larghezza | 34 mm |
| Altezza | 47 mm |
| Lunghezza | 84.1 mm |
| Serie | HC-K |
| Generale | For HEAVYCON ADVANCE and HEAVYCON housing of type B16/B32, axial connection for 2 mm Allen wrench |
| Applicazione | Power/signal |
| Tipo di prodotto | Contact insert with a fixed no. of positions |
| Nota di montaggio | To ensure correct use, installation in housing with IP54 protection or better is required |
| Corrente nominale | 40 A (power contacts) |
| Revisione dell'articolo | 04 |
| Diametro di contatto | 4 mm |
| Materiale di contatto | Cu alloy |
| Numerazione dei contatti | 1 - 6 (power contacts) |
| Lama del cacciavite | 0.5 x 3.5 mm (control contacts) |
| Coppia di serraggio | 2 Nm ... 2.5 Nm (PE connection) |
| Profilo di connessione | 6+12+PE |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Numero di posizioni | 18 |
| Tensione di sovratensione nominale | 8 kV (power contacts) |
| Categoria di sovratensione | III |
| Tecnologia di connessione | Axial screw connection (power contacts) |
| Tipo di materiale di contatto | turned |
| Numero di contatti di potenza | 6 |
| Tensione nominale (III/3) | 690 V |
| Sezione trasversale del conduttore | 2.5 mm² ... 10 mm² (power contacts) |
| Numero di contatti di controllo | 12 |
| Materiale portante del contatto | PC |
| Cicli di inserimento/ritiro | ≥ 500 |
| Sezione trasversale di collegamento AWG | 12 ... 8 (power contacts) |
| Temperatura ambiente (funzionamento) | -40 °C ... 125 °C |
| Distanza del foro di perforazione, orizzontale | 77.5 mm |
| Tensione nominale per i contatti di potenza | 230/400 V |
| Grado di infiammabilità secondo UL 94 | V0 |
| Lunghezza di spelatura del singolo filo | 8 mm +1 mm (Power 6 mm² ... 10 mm²) |
| Materiale della superficie di contatto, contatto di potenza | Ag |
| Materiale della superficie di contatto, contatto di controllo | Ag |
Descrizione del prodotto
Contact insert, number of poles: 6+12+PE, size: B16, power contacts: 6, control contacts: 12, Female, Axial screw connection, 690 V, 40 A, 2.5 mm² ... 10 mm², application: Power/signal
