Disponibile Prodotto più richiesto
HC-BBB 40-EBUC

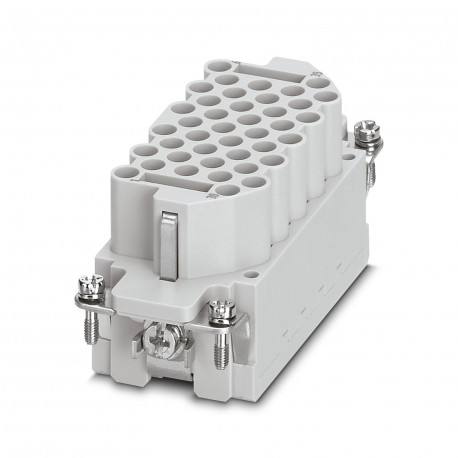

HC-BBB 40-EBUC 1409930 PHOENIX CONTACT Contact insert
$0.00USD
4879 in magazzino
Specifiche chiave
:B32
Tipo:B16
Larghezza:34 mm
Altezza:37 mm
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| B32 | |
| Tipo | B16 |
| Larghezza | 34 mm |
| Altezza | 37 mm |
| Lunghezza | 84 mm |
| Serie | HC-BBB |
| Generale | For HEAVYCON ADVANCE and HEAVYCON housing of B16 type, crimp contacts CK 2,5-ED (crimp contacts not included in the scope of supply). |
| Tipo di prodotto | Contact insert with a fixed no. of positions |
| Nota di montaggio | To ensure correct use, installation in housing with IP54 protection or better is required |
| Corrente nominale | 16 A |
| Revisione dell'articolo | 01 |
| Diametro di contatto | 2.5 mm |
| Materiale di contatto | Copper alloy |
| Numerazione dei contatti | 1 - 40 |
| Coppia di serraggio | 0.8 Nm ... 1.2 Nm (PE connection) |
| Profilo di connessione | 40+PE |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Numero di posizioni | 40 |
| Tensione di sovratensione nominale | 6 kV |
| Categoria di sovratensione | III |
| Tecnologia di connessione | Crimp connection |
| Tipo di materiale di contatto | turned |
| Tensione nominale (III/3) | 500 V |
| Norme/regolamenti | PC: Fire protection in rail vehicles - requirement set R22 acc. to DIN EN 45545-2 (Risk level HL1 - HL2) |
| Altezza minima dell'alloggiamento | 76 mm |
| Sezione trasversale del conduttore | 0.5 mm² ... 4 mm² |
| Materiale portante del contatto | PC |
| Materiale della superficie di contatto | Ag (alternatively Au) |
| Cicli di inserimento/ritiro | ≥ 500 |
| Sezione trasversale di collegamento AWG | 20 ... 12 |
| Distanza del foro di perforazione, verticale | 27 mm |
| Temperatura ambiente (funzionamento) | -40 °C ... 125 °C (including heating up of contacts) |
| Distanza del foro di perforazione, orizzontale | 77.5 mm |
| Collegamento secondo lo standard | IEC / EN |
| Numero di connessioni per posizione | 1 |
| Grado di infiammabilità secondo UL 94 | V0 |
| Lunghezza di spelatura del singolo filo | 7.5 mm |
Descrizione del prodotto
Contact insert, number of poles: 40+PE, size: B16, number of connections per pole: 1, Female, Crimped connection, 500 V, 16 A, 0.5 mm² ... 4 mm²
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
