HC-B 6-I-UT-M

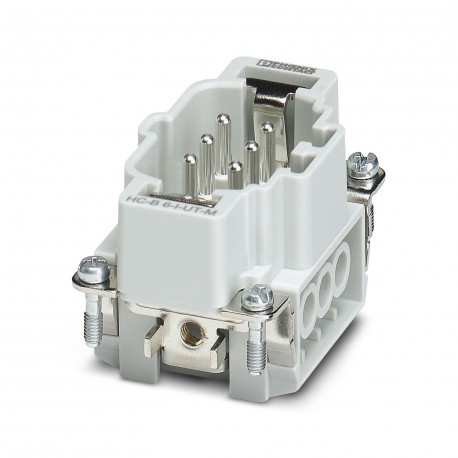

HC-B 6-I-UT-M 1648115 PHOENIX CONTACT HEAVYCON male insert, B6 series, 6-pos., screw connection
$9.35USD
1105 in magazzino
Specifiche chiave
:0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing)
SCCR:5 kA (UL 2237)
Tipo:B6
Test:DIN EN 61984
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| 0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing) | |
| SCCR | 5 kA (UL 2237) |
| Tipo | B6 |
| Test | DIN EN 61984 |
| Larghezza | 34 mm |
| Altezza | 32 mm |
| Lunghezza | 50.5 mm |
| Serie | HC-B |
| Generale | for flexible conductors with or without ferrules |
| Applicazione | Power |
| Tipo di prodotto | Contact insert with a fixed no. of positions |
| Nota di montaggio | To ensure correct use, installation in housing with IP54 protection or better is required |
| Corrente nominale | 16 A |
| Revisione dell'articolo | 18 |
| Diametro di contatto | 2.5 mm |
| Materiale di contatto | Copper alloy |
| Numerazione dei contatti | 1 - 6 |
| Lama del cacciavite | 0.5 x 3.5 mm |
| Coppia di serraggio | 0.8 Nm ... 1.2 Nm (PE connection) |
| Profilo di connessione | 6+PE |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Numero di posizioni | 6 |
| Tensione di sovratensione nominale | 6 kV |
| Categoria di sovratensione | III |
| Tecnologia di connessione | Screw connection |
| Tipo di materiale di contatto | turned |
| Tensione nominale (III/3) | 500 V |
| Norme/regolamenti | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Sezione trasversale del conduttore | 0.5 mm² ... 2.5 mm² |
| Materiale portante del contatto | PC |
| Materiale della superficie di contatto | Ag |
| Cicli di inserimento/ritiro | ≥ 500 |
| Sezione trasversale di collegamento AWG | 20 ... 14 |
| Distanza del foro di perforazione, verticale | 27 mm |
| Temperatura ambiente (funzionamento) | -40 °C ... 125 °C (including heating up of contacts) |
| Distanza del foro di perforazione, orizzontale | 44 mm |
| Collegamento secondo lo standard | IEC / EN |
| Numero di connessioni per posizione | 1 |
| Norme costruttive e di collaudo | DIN EN 61984 |
| Grado di infiammabilità secondo UL 94 | V0 |
| Lunghezza di spelatura del singolo filo | 8 mm |
Descrizione del prodotto
Contact insert, number of poles: 6+PE, size: B6, number of connections per pole: 1, Male, Screw connection, 500 V, 16 A, 0.5 mm² ... 2.5 mm², Application: Power
