HC-B 16-I-DT-F

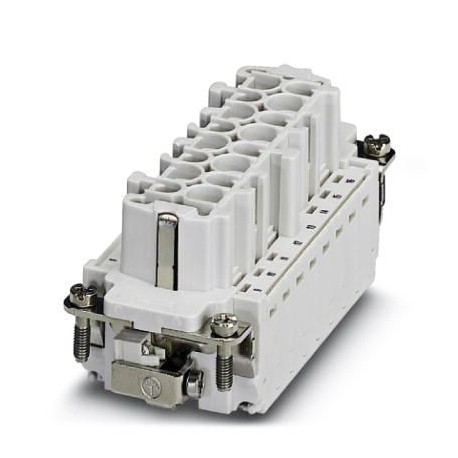

HC-B 16-I-DT-F 1648267 PHOENIX CONTACT Contact insert
$0.00USD
3001 in magazzino
Specifiche chiave
Codice GTIN:4046356092395
Nota:Made to Order (non-returnable)
Chiave d'ordine:1648267
Pagina del catalogo:Page 521 (PC-2011)
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356092395 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 1648267 |
| Pagina del catalogo | Page 521 (PC-2011) |
| Unità di imballaggio | 1 pc |
| Paese di origine | CN (China) |
| Numero tariffario doganale | 85366990 |
| Dimensioni (dati commerciali chiave) | B16 |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| (Caratteristiche elettriche) | IEC 60352 |
| Corrente nominale (dati sul materiale) | 16 A |
| Connessione (dati commerciali chiave) | For housings of type B16. Connectors may be operated only when there is no load/voltage. Coding also using the CP-HC (1686478) coding profiles. HC-B6../ HC-B10..for two coding profiles. HC-B16.../ HC-B24... for four coding profiles. Mounting/removing the 0.5 - 0.75 mm² wires using screwdriver. |
| Tensione di sovratensione nominale (dati sul materiale) | 6 kV |
| Peso per pezzo (imballaggio escluso) | 86.800 g |
| Materiale di contatto (condizioni ambientali) | Copper alloy |
| Tensione nominale (III/3) (Dati sui materiali) | 500 V |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Metodo di connessione (dati commerciali chiave) | Push-in connection |
| Numerazione dei contatti (dati commerciali chiave) | 1 - 16 |
| Temperatura ambiente (funzionamento) (Generale) | -40 °C ... 125 °C (including heating up of contacts) |
| Grado di inquinamento (dati commerciali chiave) | 3 |
| Numero di posizioni (dati commerciali chiave) | 16+PE |
| Categoria di sovratensione (dati commerciali chiave) | III |
| Istruzioni di montaggio (dati commerciali chiave) | 1) For single-stranded litz wires. For stranded wires use ferrules: 0.5 mm²... 2.5 mm² with / without insulating collar, length: 10 mm.2) SZF0-0.4x2.5 screwdriver (similar to DIN 5264). |
| Sezione trasversale del conduttore (dati commerciali chiave) | 0.5 mm² ... 2.5 mm² |
| Materiale del supporto del contatto (condizioni ambientali) | PA |
| Materiale della superficie di contatto (condizioni ambientali) | Ag |
| Cicli di inserimento/prelievo (dati commerciali chiave) | ≥ 500 |
| Sezione trasversale di collegamento AWG (dati commerciali chiave) | 20 ... 14 |
| Collegamento secondo la norma (caratteristiche elettriche) | CSA |
| Lunghezza di spelatura del singolo filo (dati commerciali chiave) | 10 mm (13 mm if ferrules are used) |
| Norme costruttive e di collaudo (Caratteristiche elettriche) | DIN EN 61984 |
| Grado di infiammabilità secondo UL 94 (caratteristiche elettriche) | V0 |
