HC-B 10-A-DT-PER-M

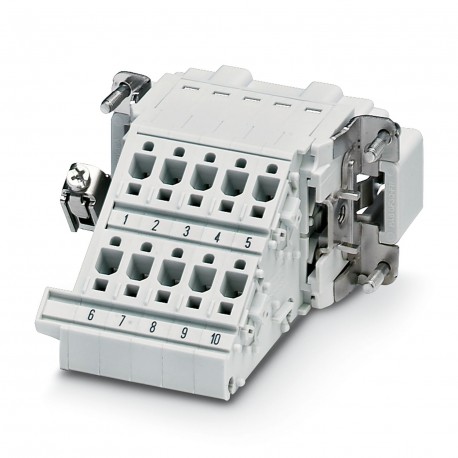

HC-B 10-A-DT-PER-M 1648429 PHOENIX CONTACT Terminal adapter
$40.37USD
277 in magazzino
Specifiche chiave
:DIN EN 60664
SCCR:5 kA (UL 2237)
Tipo:B10
Test:DIN EN 61984
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| DIN EN 60664 | |
| SCCR | 5 kA (UL 2237) |
| Tipo | B10 |
| Test | DIN EN 61984 |
| Larghezza | 34 mm |
| Altezza | 70.5 mm |
| Lunghezza | 64 mm |
| Serie | HC-B |
| Generale | For HEAVYCON-ADVANCE mounting flange and HEAVYCON panel mounting base of B10 type |
| Tipo di prodotto | Terminal adapter |
| Nota di montaggio | To ensure correct use, installation in housing with IP54 protection or better is required |
| Corrente nominale | 16 A |
| Famiglia di prodotti | HC-B |
| Revisione dell'articolo | 10 |
| Materiale di contatto | Copper alloy |
| Numerazione dei contatti | 1 - 10 |
| Profilo di connessione | 10+PE |
| Grado di inquinamento | 3 |
| Disegno dimensionale | |
| Numero di posizioni | 10 |
| Tensione di sovratensione nominale | 6 kV |
| Grado di protezione | IP20 |
| Categoria di sovratensione | III |
| Tecnologia di connessione | Push-in connection |
| Tensione nominale (III/3) | 500 V |
| Norme/regolamenti | PA: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Sezione trasversale del conduttore | 0.5 mm² ... 2.5 mm² |
| Materiale portante del contatto | PA |
| Materiale della superficie di contatto | Ag |
| Cicli di inserimento/ritiro | ≥ 500 |
| Sezione trasversale di collegamento AWG | 22 ... 12 |
| Distanza del foro di perforazione, verticale | 27 mm |
| Temperatura ambiente (funzionamento) | -40 °C ... 125 °C |
| Distanza del foro di perforazione, orizzontale | 57 mm |
| Norme costruttive e di collaudo | DIN EN 61984 |
| Grado di infiammabilità secondo UL 94 | V0 |
| Lunghezza di spelatura del singolo filo | 10 mm (13 mm with ferrule) |
Descrizione del prodotto
HEAVYCON terminal block adapter with plug insert, B10 series, 10 poles, for the right side of the control cabinet, push-in connection
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
