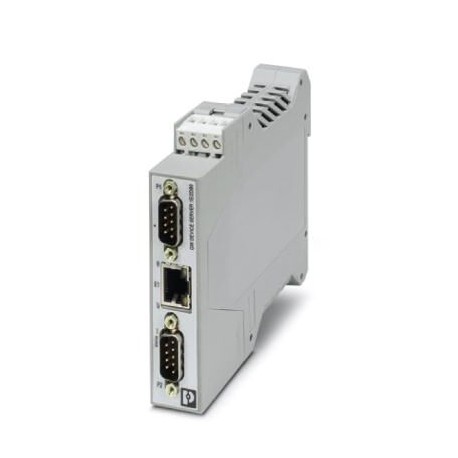

GW PN/ASCII 1E/2DB9
GW PN/ASCII 1E/2DB9 1021058 PHOENIX CONTACT The GW PN/ASCII... converts RAW or ASCII serial strings into PRO..
$0.00USD
4409 in magazzino
Specifiche chiave
Codice GTIN:4055626513409
Chiave d'ordine:1021058
(Disegni):
(Funzione):Shock in acc. with EN 60068-2-27/IEC 60068-2-27
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4055626513409 |
| Chiave d'ordine | 1021058 |
| (Disegni) | |
| (Funzione) | Shock in acc. with EN 60068-2-27/IEC 60068-2-27 |
| Pagina del catalogo | Page 355 (C-6-2019) |
| Unità di imballaggio | 1 pc |
| Profondità (Disegni) | 115 mm |
| UNSPSC 11 (ETIM) | 39121008 |
| Larghezza (Disegni) | 22.5 mm |
| Paese di origine | US (United States) |
| ETIM 2.0 (eCl@ss) | EC000310 |
| ETIM 3.0 (eCl@ss) | EC000310 |
| ETIM 4.0 (eCl@ss) | EC000310 |
| ETIM 5.0 (eCl@ss) | EC000310 |
| ETIM 6.0 (eCl@ss) | EC000310 |
| ETIM 7.0 (eCl@ss) | EC000310 |
| Altezza (Disegni) | 99 mm |
| UL, USA (Funzione) | UL 61010-1 |
| UNSPSC 13.2 (ETIM) | 43222604 |
| UNSPSC 18.0 (ETIM) | 43222604 |
| UNSPSC 19.0 (ETIM) | 43222604 |
| UNSPSC 20.0 (ETIM) | 43222604 |
| UNSPSC 21.0 (ETIM) | 43222604 |
| UNSPSC 6.01 (ETIM) | 30211506 |
| UNSPSC 12.01 (ETIM) | 39121008 |
| Numero tariffario doganale | 85176200 |
| UNSPSC 7.0901 (ETIM) | 39121008 |
| (Condizioni ambientali) | 46.3 Years (Telcordia standard, 40°C temperature, 50% stress, environmental factor = 1.0) |
| Altitudine (Dimensioni) | < 2000 m |
| Conformità (funzione) | CE-compliant |
| Tipo di test (Funzione) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 |
| Interfaccia (Alimentazione) | RS-485 |
| MTBF (condizioni ambientali) | 69.4 Years (Telcordia standard, 25°C temperature, 50% stress, Environmental Factor = 1.0) |
| Emissione di rumore (Funzione) | EN 61000-6-4 |
| Immunità al rumore (funzione) | EN 61000-6-2:2005 |
| UL, USA/Canada (Funzione) | Class I, Div. 2, Groups A, B, C, D T4A |
| Colore (condizioni ambientali) | gray |
| Interfaccia 1 (Alimentazione) | PROFINET |
| Numero di porte (alimentazione) | 1 |
| Immunità al rumore (dimensioni) | EN 61000-6-2:2005 |
| UL, USA (condizioni ambientali) | UL 61010-1 |
| eCl@ss 4.0 (Classificazioni) | 27250504 |
| eCl@ss 4.1 (Classificazioni) | 27250504 |
| eCl@ss 5.0 (Classificazioni) | 27250504 |
| eCl@ss 5.1 (Classificazioni) | 27250504 |
| eCl@ss 6.0 (Classificazioni) | 19179200 |
| eCl@ss 7.0 (Classificazioni) | 19179290 |
| eCl@ss 9.0 (Classificazioni) | 19179290 |
| Gestione (interfaccia seriale) | Web-based management |
| Assegnazione dei pin (alimentazione) | |
| Intervallo di tensione di alimentazione (generale) | 10.8 V DC ... 30 V DC (via pluggable COMBICON screw terminal block) |
| Peso netto (condizioni ambientali) | 136 g |
| eCl@ss 10.0.1 (Classificazioni) | 19179290 |
| Conformità (condizioni ambientali) | CE-compliant |
| Metodo di connessione (Alimentazione) | D-SUB 9 plug |
| Norme/regolamenti (Funzione) | EN 55022, EN 55024 |
| Grado di protezione (Dimensioni) | IP20 |
| Formato/codifica del file (alimentazione) | 5/6/7/8 Data bits, 1/2 Stop bits, None/Even/Odd/Mark/Space Parity |
| Protocolli ausiliari (Alimentazione) | ARP, DHCP (Client), PING |
| Consumo massimo di corrente (generale) | 85 mA (24 V DC) |
| Protocolli supportati (Alimentazione) | PROFINET, ASCII |
| Lunghezza di trasmissione (Alimentazione) | ≤ 1200 m |
| Emissione di rumore (condizioni ambientali) | EN 61000-6-4 |
| Resistenza di terminazione (Alimentazione) | 120 Ω (configurable) |
| UL, USA/Canada (condizioni ambientali) | Class I, Div. 2, Groups A, B, C, D T4A |
| Numero di connessioni (Alimentazione) | 2 |
| Peso per pezzo (imballaggio escluso) | 0.200 g |
| Materiale dell'alloggiamento (condizioni ambientali) | PA 6.6 |
| Consumo di corrente tipico (generale) | 76 mA (24 V DC) |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Gestione basata sul Web (interfaccia seriale) | yes |
| Compatibilità elettromagnetica (Funzione) | Conformance with EMC Directive 2014/30/EU |
| Velocità di trasmissione seriale (Alimentazione) | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps |
| Isolamento elettrico (condizioni ambientali) | IEC UL 61010-1 (VCC // Ethernet) |
| Sezione trasversale del conduttore AWG max. (Generale) | 12 |
| Sezione trasversale del conduttore AWG min. (Generale) | 24 |
| Controllo del flusso di dati/protocolli (Alimentazione) | Software handshake, Xon/Xoff or hardware handshake RTS/CTS |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 70 °C |
| Umidità ammissibile (funzionamento) (Dimensioni) | 10 % ... 95 % (non-condensing) |
| Sezione trasversale del conduttore flessibile max. (Generale) | 2.50 mm² |
| Sezione trasversale del conduttore flessibile min. (Generale) | 0.20 mm² |
| Compatibilità elettromagnetica (condizioni ambientali) | Conformance with EMC Directive 2014/30/EU |
| Indicatori di stato e diagnostici (interfaccia seriale) | |
| Temperatura ambiente (stoccaggio/trasporto) (Dimensioni) | -40 °C ... 80 °C |
| Umidità ammissibile (stoccaggio/trasporto) (Dimensioni) | 5 % ... 95 % (non-condensing) |
| Interfaccia dati tensione di prova/alimentazione (condizioni ambientali) | 1.5 kVrms |
| Interfaccia dati tensione di prova/interfaccia dati (condizioni ambientali) | 1.5 kVrms(50 Hz, 1 min.) |
Descrizione del prodotto
The GW PN/ASCII... converts serial strings of RAW or ASCII characters to PROFINET. It comprises one RJ45 connection and two D-SUB-9 connections.
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Dettagli tecnici
Block diagram
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
