GMSTB 2,5/ 8-ST-7,62PABDNZ:541

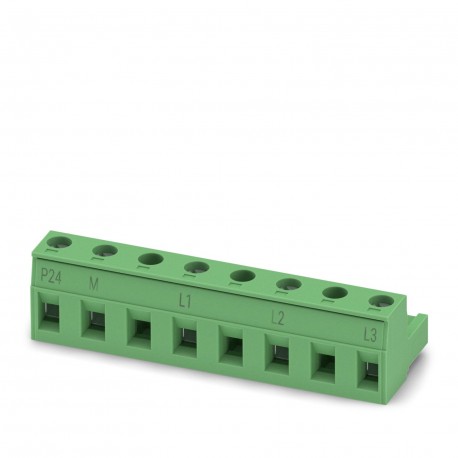

GMSTB 2,5/ 8-ST-7,62PABDNZ:541 1744251 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3564 in magazzino
Specifiche chiave
Codice GTIN:4046356305617
Nota:Made to Order (non-returnable)
Chiave d'ordine:1744251
Unità di imballaggio:50 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356305617 |
| Nota | Made to Order (non-returnable) |
| Chiave d'ordine | 1744251 |
| Unità di imballaggio | 50 pc |
| Paese di origine | DE (Germany) |
| (Dati di connessione) | CSA |
| Numero tariffario doganale | 85366990 |
| Quantità minima d'ordine | 50 pc |
| Filettatura della vite (dimensioni) | M3 |
| Pitch (dati commerciali chiave) | 7.62 mm |
| (Norme e regolamenti) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Lunghezza di spogliatura (dimensioni) | 7 mm |
| Metodo di collegamento (Dimensioni) | Screw connection with tension sleeve |
| Gamma di articoli (Dimensioni) | GMSTB 2,5/..-ST |
| Corrente nominale IN (Dimensioni) | 12 A |
| Materiale isolante (Dimensioni) | PA |
| Numero di posizioni (Dimensioni) | 8 |
| Dimensione a (dati commerciali chiave) | 53.34 mm |
| Tensione nominale (II/2) (Dimensioni) | 1000 V |
| Larghezza [ w ] (dati commerciali chiave) | 58.96 mm |
| Altezza [ h ] (Dati commerciali chiave) | 15 mm |
| Lunghezza [ l ] (Dati commerciali chiave) | 18.2 mm |
| Sezione trasversale nominale (dimensioni) | 2.5 mm² |
| Tensione nominale (III/2) (Dimensioni) | 630 V |
| Tensione nominale (III/3) (Dimensioni) | 400 V |
| Coppia di serraggio max (Dimensioni) | 0.6 Nm |
| Coppia di serraggio, min (Dimensioni) | 0.5 Nm |
| Peso per pezzo (imballaggio escluso) | 11.490 g |
| RoHS Cina (standard e regolamenti) | Environmentally Friendly Use Period = 50 |
| Gruppo di materiali isolanti (Dimensioni) | I |
| Calibro cilindrico interno (Dimensioni) | A3 |
| REACh SVHC (Norme e Regolamenti) | Lead 7439-92-1 |
| Tensione di sovratensione nominale (II/2) (Dimensioni) | 6 kV |
| Tensione di sovratensione nominale (III/2) (Dimensioni) | 6 kV |
| Tensione di sovratensione nominale (III/3) (Dimensioni) | 6 kV |
| AWG massimo secondo UL/CUL (generale) | 12 |
| AWG minimo secondo UL/CUL (generale) | 30 |
| Sezione trasversale del conduttore AWG max. (Generale) | 12 |
| Sezione trasversale del conduttore AWG min. (Generale) | 24 |
| Sezione trasversale del conduttore solido max. (Generale) | 2.5 mm² |
| Sezione trasversale del conduttore solido min. (Generale) | 0.2 mm² |
| Collegamento secondo lo standard (Dimensioni) | EN-VDE |
| Sezione trasversale del conduttore flessibile max. (Generale) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile min. (Generale) | 0.2 mm² |
| Collegamento secondo lo standard (dati di collegamento) | EN-VDE |
| Grado di infiammabilità secondo UL 94 (Dimensioni) | V0 |
| Grado di infiammabilità secondo UL 94 (dati di collegamento) | V0 |
| 2 conduttori con la stessa sezione trasversale, solidi max. (Generale) | 1 mm² |
| 2 conduttori con la stessa sezione trasversale, solido min. (Generale) | 0.2 mm² |
| 2 conduttori con la stessa sezione trasversale, multifilari max. (Generale) | 1.5 mm² |
| 2 conduttori con la stessa sezione trasversale, intrecciati min. (Generale) | 0.2 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica max. (Generale) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino con manicotto in plastica min. (Generale) | 0.25 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica max. (Generale) | 2.5 mm² |
| Sezione trasversale del conduttore flessibile, con puntalino senza manicotto in plastica min. (Generale) | 0.25 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntalini senza manicotto in plastica, max. (Generale) | 1 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntali senza manicotto in plastica, min. (Generale) | 0.25 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, terminali TWIN con manicotto in plastica, max. (Generale) | 1 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, TWIN puntalini con manicotto in plastica, min. (Generale) | 0.5 mm² |
Descrizione del prodotto
Connector for printed circuit board, nominal section: 2.5 mm², color: green, nominal current: 12 A, nominal voltage (III/2): 630 V, contact surface: Tin, contact type: Female, number of potentials: 5,
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
