Disponibile Prodotto più richiesto
GJL1213909R0015

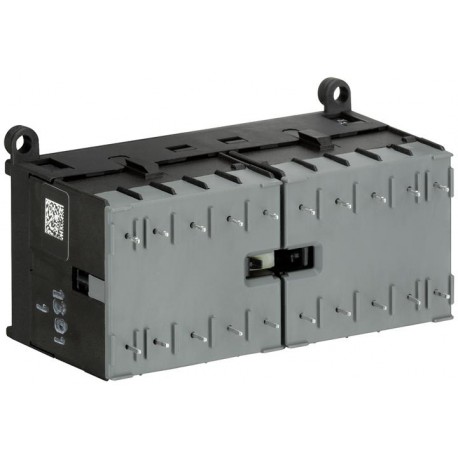

VBC6-30-01-P GJL1213909R0015 ABB VBC6-30-01-P-05 Mini Reversing Contactor
$0.00USD
4084 in magazzino
Specifiche chiave
Numero della tariffa doganale::85365080
Quantità minima ordinabile::1 piece
Standard: (Dimensioni):IEC/EN 60947-1IEC/EN 60947-4-1IEC/EN 60947-5-1UL 60947-1UL 60947-4-1
Perdita di potenza: (Dimensioni):at Rated Operating Conditions per Pole 2 W
Informazioni fornitore
ABB
Prodotti: 44170
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Numero della tariffa doganale: | 85365080 |
| Quantità minima ordinabile: | 1 piece |
| Standard: (Dimensioni) | IEC/EN 60947-1IEC/EN 60947-4-1IEC/EN 60947-5-1UL 60947-1UL 60947-4-1 |
| Perdita di potenza: (Dimensioni) | at Rated Operating Conditions per Pole 2 W |
| Stato RoHS: (tecnico) | Following EU Directive 2011/65/EU |
| Diagramma dimensionale: (Ordinazione) | GJL1200449F0001 |
| Numero di poli: (Dimensioni) | 4 |
| Grado di inquinamento: (Dimensioni) | 3 |
| ETIM 4: (Informazioni sul contenitore) | EC000066 - Magnet contactor, AC-switching |
| ETIM 5: (Informazioni sul contenitore) | EC000010 - Starter combination |
| ETIM 6: (Informazioni sul contenitore) | EC000010 - Combination of contactors |
| ETIM 7: (Informazioni sul contenitore) | EC000010 - Combination of contactors |
| UNSPSC: (Informazioni sul contenitore) | 39121529 |
| eClass: (Informazioni sul contenitore) | 7.0 27371009 |
| Frequenza nominale (f): (Dimensioni) | Control Circuit DCMain Circuit 60 HzMain Circuit 50 HzMain Circuit DC |
| Certificato BV: (Tecnico UL/CSA) | 1SAA920000-0204 |
| Certificato CB: (Tecnico UL/CSA) | 1SAA938000-2002 |
| Grado di protezione: (Dimensioni) | Control Circuit Terminals IP20Main Circuit Terminals IP20 |
| Certificato KC: (Tecnico UL/CSA) | 1SAA938000-1501 |
| Certificato LR: (Tecnico UL/CSA) | 1SAA938000-0504 |
| Montaggio su guida DIN: (Dimensioni) | TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| Certificato CCC: (UL/CSA tecnico) | 1SAA938001-3804 |
| Limiti operativi della bobina: (dimensioni) | (acc. to IEC 60947-4-1) for DC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Certificato EAC: (UL/CSA tecnico) | 1SAA920000-2702 |
| Durata meccanica: (Dimensioni) | 10000000 cycle |
| Certificato cUL: (UL/CSA tecnico) | cUL E191658 |
| Temperatura dell'aria ambiente: (tecnica) | Operation -20 ... +55 °CStorage -40 ... +80 °C |
| Istruzioni e manuali: (Ordinazione) | 2CDC102046M6801 |
| Certificato RMRS: (Tecnico UL/CSA) | 1SAA938000-0704 |
| Informazioni RoHS: (UL/CSA tecnico) | 1SAD938512-0001 |
| Certificato DNV GL: (Tecnico UL/CSA) | 1SAA938000-0306 |
| Larghezza netta del prodotto: (Download più popolari) | 96.5 mm |
| Altezza netta del prodotto: (Download più popolari) | 57.5 mm |
| Peso netto del prodotto: (download più popolari) | 0.345 kg |
| Tensione operativa nominale: (dimensioni) | Main Circuit 690 V AC |
| Capacità minima di commutazione: (Dimensioni) | > 17 V> 200 mA |
| Numero di contatti principali NC: (Dimensioni) | 0 |
| Numero di contatti principali NO: (Dimensioni) | 3 |
| Uso del motore a pieno carico: (ambientale) | (240 V AC) Single Phase 4.9 A(440 ... 480 V AC) Three Phase 4.8 A |
| Potenza nominale UL/CSA: (ambientale) | (208 V AC) Three Phase 1 Hp(220 ... 240 V AC) Single Phase 0.5 Hp(220 ... 240 V AC) Three Phase 2 Hp(440 ... 480 V AC) Three Phase 3 Hp(550 ... 600 V AC) Three Phase 1 Hp |
| Classificazione per uso generale UL/CSA: (ambientale) | (300 V AC) 8 A |
| Tensione di isolamento nominale (Ui): (Dimensioni) | 690 Vacc. to UL/CSA 600 V |
| Istruzioni e manuali: (Tecnici UL/CSA) | 2CDC102046M6801 |
| Scheda tecnica, informazioni tecniche: (Ordinazione) | 1SBC100173C0201 |
| Numero di contatti ausiliari NC: (Dimensioni) | 1 |
| Numero di contatti ausiliari NO: (Dimensioni) | 0 |
| Profondità/lunghezza netta del prodotto: (download più popolari) | 51.5 mm |
| Potenza operativa nominale AC-3 (Pe): (Dimensioni) | 4 kW(220 / 230 / 240 V) 2.2 kW(400 V) 4 kW(440 V) 4 kW(500 V) 4 kW(690 V) 3 kW |
| Tensione nominale del circuito di controllo (Uc): (Dimensioni) | 220 ... 240 V DC |
| Tensione massima di esercizio UL/CSA: (ambientale) | Main Circuit 600 V AC |
| Corrente nominale di funzionamento AC-1 (Ie): (Dimensioni) | (220 / 240 V) 40 °C 12 A(220 / 240 V) 55 °C 12 A(380 / 440 V) 40 °C 12 A(380 / 440 V) 55 °C 12 A(690 V) 40 °C 6 A(690 V) 55 °C 6 A |
| Dichiarazione di conformità - CE: (Tecnica UL/CSA) | 1SAD938513-0001 |
| Altitudine operativa massima consentita: (Tecnica) | 2000 m |
| Codice di classificazione dell'oggetto: (Informazioni sul contenitore) | Q |
| Frequenza massima di commutazione elettrica: (Dimensioni) | AC-1 300 cycles per hourAC-15 600 cycles per hourAC-3 600 cycles per hourDC-1 600 cycles per hourDC-13 600 cycles per hourDC-3 600 cycles per hour |
| Tensione nominale di tenuta all'impulso (Uimp): (Dimensioni) | Main Circuit 6 kV |
| Corrente nominale di breve durata ammissibile (Icw): (Dimensioni) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 64 A |
| Resistenza agli urti secondo IEC 60068-2-27: (Tecnico) | 11 ms Pulse 15g |
| Corrente termica convenzionale in aria libera (Ith): (Dimensioni) | Main Circuit 12 A |
| Resistenza alle vibrazioni secondo IEC 60068-2-6: (Tecnico) | 5g / 5 ... 150 Hz |
| EAN di livello 1 del pacchetto: (Certificati e dichiarazioni (numero del documento)) | 4013614416071 |
| Unità di livello 1 del pacchetto: (Certificati e dichiarazioni (numero del documento)) | 5 piece |
| Larghezza del pacchetto di livello 1: (Certificati e dichiarazioni (numero del documento)) | 115 mm |
| Altezza del pacco di livello 1: (Certificati e dichiarazioni (numero del documento)) | 64 mm |
| Peso lordo del pacco di livello 1: (Certificati e dichiarazioni (numero del documento)) | 1.795 kg |
| Profondità/Lunghezza del pacchetto di livello 1: (Certificati e dichiarazioni (numero del documento)) | 280 mm |
Descrizione del prodotto
More details
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
