G-INSEC-PG13,5-S68N-NNES-S

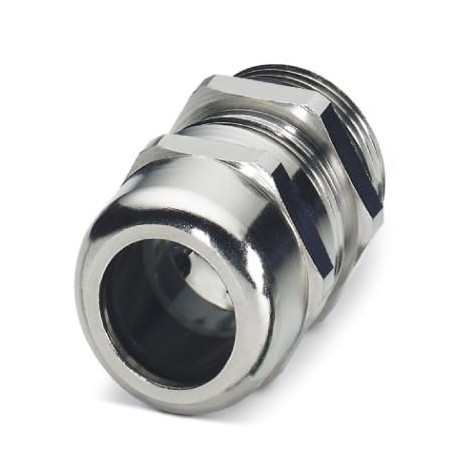

G-INSEC-PG13,5-S68N-NNES-S 1411198 PHOENIX CONTACT Cable gland
$0.00USD
4174 in magazzino
Specifiche chiave
Codice GTIN:4046356923293
Chiave d'ordine:1411198
Pagina del catalogo:Page 699 (C-2-2017)
Unità di imballaggio:5 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4046356923293 |
| Chiave d'ordine | 1411198 |
| Pagina del catalogo | Page 699 (C-2-2017) |
| Unità di imballaggio | 5 pc |
| Paese di origine | TR (Turkey) |
| Numero tariffario doganale | 74199990 |
| (Condizioni ambientali) | 5.5 Nm (Support: EN 62444) |
| Senza alogeni (generale) | no |
| Quantità minima d'ordine | 5 pc |
| Colore (condizioni ambientali) | silver |
| Coppia (condizioni ambientali) | 5.5 Nm (Union nut: EN 62444) |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Lunghezza (dati commerciali chiave) | 30 mm |
| Schermato (condizioni ambientali) | yes |
| Collegamento (condizioni ambientali) | Method 1Cut the outer sheath, but do not remove it. Feed the cable through the screw connection and then remove the outer sheath. Now pull the cable back until the connection is established between the cable shield and the contact spring.Method 2Push the braided shield back around 15 ... 20 mm over the outer sheath. Insert the cables into the screw connection until the connection is established between the cable shield and the contact spring. |
| Peso per pezzo (imballaggio escluso) | 22.220 g |
| Materiale, inserto (condizioni ambientali) | Polyamide 6 |
| Materiale di tenuta (condizioni ambientali) | Perbunan (O-ring) |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Grado di protezione (IP) (Dimensioni) | IP68 |
| Numero di conduttori (condizioni ambientali) | 1 |
| Materiale di tenuta del cavo (condizioni ambientali) | Neoprene |
| Materiale del pressacavo (condizioni ambientali) | Nickel-plated brass |
| Istruzioni di montaggio (condizioni ambientali) | 1) Mount screw connection flange in the housing using the correct torque 2) Insert cable 3) Tighten union nut using the correct torque |
| Collegamento secondo lo standard (generale) | UL |
| Dimensioni della chiave, supporto (dati commerciali chiave) | 22 mm |
| Temperatura ambiente (funzionamento) (Dimensioni) | -40 °C ... 100 °C (static) |
| Misura della chiave, dado di raccordo (dati commerciali chiave) | 22 mm |
| Diametro esterno del cavo (dati commerciali chiave) | 6 mm ... 12 mm |
| Dimensione angolare esagonale (dati commerciali chiave) | 24.5 mm |
| Diametro del foro passante (dati commerciali chiave) | 20.5 mm ... 20.7 mm |
| Tipo di filettatura lato collegamento (condizioni ambientali) | Pg13.5 |
| Tipo di filettatura sul lato di collegamento (condizioni ambientali) | Pg13,5 |
| Lunghezza della filettatura di collegamento (dati commerciali chiave) | 6.5 mm |
| Diametro del cavo senza guaina (dati commerciali chiave) | 5 mm (Diameter of braided shield) |
Descrizione del prodotto
Cable gland, screwed connection material: Brass, nickel-plated, cable outer diameter 6 mm ... 12 mm, shielding: yes, connection thread: Pg13.5, colour: silver, with O-ring
Caratteristiche principali
- Qualità di grado industriale
- Conforme RoHS
- Certificato CE
- Garanzia di 1 anno
Documenti del prodotto
Scheda tecnica
Specifiche tecniche e dati di prestazione
Manuale utente
Guida di installazione e utilizzo
