FRONT 4-H-6,35

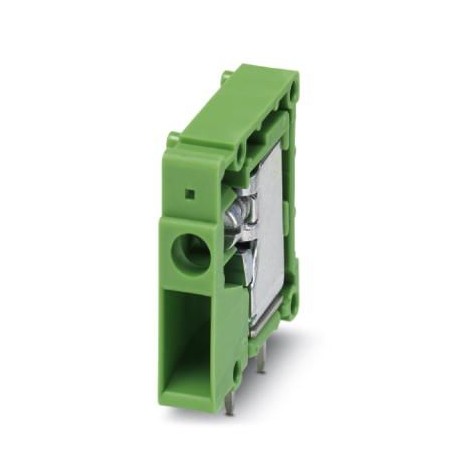

FRONT 4-H-6,35 1703050 PHOENIX CONTACT PCB terminal block
$2.62USD
3864 in magazzino
Specifiche chiave
Codice GTIN:4017918023072
Chiave d'ordine:1703050
Pagina del catalogo:Page 459 (C-1-2013)
Unità di imballaggio:50 pc
Informazioni fornitore
Prodotti: 0
Di solito spedito entro 2-3 giorni lavorativi
Qualità garantita
Spedizione veloce
Supporto tecnico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Codice GTIN | 4017918023072 |
| Chiave d'ordine | 1703050 |
| Pagina del catalogo | Page 459 (C-1-2013) |
| Unità di imballaggio | 50 pc |
| Paese di origine | BG (Bulgaria) |
| Numero tariffario doganale | 85369010 |
| (Condizioni ambientali) | Test passed |
| Quantità minima d'ordine | 50 pc |
| Nota (capacità di connessione) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tensione (prove elettriche) | 320 V |
| Pitch (dati commerciali chiave) | 6.35 mm |
| (Norme e regolamenti) | No hazardous substances above threshold values |
| Corrente nominale (prova di estrazione) | 32 A |
| Coppia (parametri elettrici) | 0.5 Nm ... 0.6 Nm |
| Passo (Dati sui materiali - alloggiamento) | 6.35 mm |
| Corrente nominale (Proprietà dell'articolo) | 32 A |
| Disposizione dei pin (dati commerciali chiave) | Linear pinning |
| Didascalia (Dati sui materiali - edilizia abitativa) | Schematic representation – for additional information, see product range drawing in the Download Center |
| Filettatura (dati commerciali chiave) | M3 |
| Tipo di montaggio (dati commerciali chiave) | Wave soldering |
| (Metodo di terminazione e connessione) | 6 mm² / flexible / > 80 N |
| Peso per pezzo (imballaggio escluso) | 7.930 g |
| Dimensione a (Dati sui materiali - alloggiamento) | 6.35 mm |
| Larghezza [ w ] (Dati materiale - alloggiamento) | 7.85 mm |
| RoHS Cina (standard e regolamenti) | Environmentally friendly use period: unlimited = EFUP-e |
| Materiale di contatto (capacità di connessione) | Cu alloy |
| Altezza [ h ] (Dati materiale - alloggiamento) | 33 mm |
| Lunghezza [ l ] (Dati materiale - alloggiamento) | 26 mm |
| Numero di livelli (dati commerciali chiave) | 1 |
| Metodo di connessione (dati commerciali chiave) | Front screw connection |
| Gamma di articoli (dati commerciali chiave) | FRONT 4-H |
| Dimensioni del perno (dati sul materiale - alloggiamento) | 1 x 0.8 mm |
| Perno di saldatura [P] (Dati materiale - alloggiamento) | 5 mm |
| Lunghezza di spelatura (parametri elettrici) | 14 mm |
| Numero di posizioni (dati commerciali chiave) | 1 |
| Diametro del foro (Dimensioni del prodotto) | 1.3 mm |
| Numero di potenziali (dati commerciali chiave) | 1 |
| Numero di connessioni (dati commerciali chiave) | 1 |
| Tensione di sovratensione nominale (III/2) (prova di estrazione) | 4 kV |
| Gruppo di materiali isolanti (prove elettriche) | I |
| Disegno dimensionale (Dati sui materiali - alloggiamento) | |
| Materiale isolante (Dati sul materiale - contatto) | PA |
| Tensione di sovratensione nominale (II/2) (Prove elettriche) | 4 kV |
| Tensione di sovratensione nominale (III/2) (Proprietà dell'articolo) | 4 kV |
| Caratteristiche della superficie (capacità di connessione) | hot-dip tin-plated |
| Tipo di imballaggio (Dimensioni per la progettazione del PCB) | packed in cardboard |
| (Capacità di carico di corrente / curve di derating) | CSA |
| Pezzi per confezione (Dimensioni per la progettazione PCB) | 50 |
| Tensione di sovratensione nominale (III/2) (Prove elettriche) | 4 kV |
| Tensione di sovratensione nominale (III/3) (Prove elettriche) | 4 kV |
| Breve descrizione dell'articolo (dati commerciali chiave) | PCB terminal block |
| Diagramma (Distanze di aria e distanze superficiali) | |
| Tipo di imballaggio esterno (dimensioni per la progettazione del PCB) | Carton |
| Tensione nominale di isolamento (III/2) (prova di estrazione) | 320 V |
| Prova di estrazione (metodo di terminazione e connessione) | IEC 60999-1:1999-11 |
| Tensione nominale di isolamento (II/2) (Prove elettriche) | 630 V |
| Tensione nominale di isolamento (III/2) (Proprietà dell'articolo) | 320 V |
| Gruppo di materiali isolanti (Dati sui materiali - contatto) | I |
| Tensione nominale di isolamento (III/2) (Prove elettriche) | 320 V |
| Tensione nominale di isolamento (III/3) (Prove elettriche) | 320 V |
| CTI secondo IEC 60112 (Dati sui materiali - contatto) | 600 |
| Sezione trasversale del conduttore solido (parametri elettrici) | 0.5 mm² ... 6 mm² |
| Altezza (senza perno di saldatura) (Dati materiale - alloggiamento) | 26 mm |
| Temperatura ambiente (assemblaggio) (Informazioni sull'imballaggio) | -5 °C ... 100 °C |
| Unità di imballaggio denominate (Dimensioni per la progettazione PCB) | Pcs. |
| Temperatura ambiente (funzionamento) (Informazioni sull'imballaggio) | -40 °C |
| Sezione trasversale del conduttore flessibile (parametri elettrici) | 0.5 mm² ... 6 mm² |
| Sezione trasversale del conduttore AWG / kcmil (parametri elettrici) | 20 ... 10 |
| Prova di danneggiamento e allentamento del conduttore (condizioni ambientali) | IEC 60999-1:1999-11 |
| Test – connessione e rilascio ripetuti (condizioni ambientali) | IEC 60999-1:1999-11 |
| Area di saldatura della superficie metallica (strato superiore) (capacità di connessione) | Tin (4 - 8 µm Sn) |
| Punto terminale della superficie metallica (strato superiore) (capacità di connessione) | Tin (5 - 7 µm Sn) |
| Temperatura ambiente (stoccaggio/trasporto) (Informazioni sull'imballaggio) | -40 °C ... 70 °C |
| Grado di infiammabilità secondo UL 94 (Dati sui materiali - contatto) | V0 |
| Filo singolo/punto terminale, GRP intrecciato (parametri elettrici) | 0.5 mm² ... 6 mm² |
| 2 conduttori con la stessa sezione trasversale, solidi (parametri elettrici) | 0.5 mm² ... 1.5 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili (parametri elettrici) | 0.5 mm² ... 1.5 mm² |
| Collegamento secondo la norma (capacità di carico di corrente / curve di derating) | EN-VDE |
| Grado di infiammabilità secondo UL 94 (capacità di trasporto di corrente / curve di derating) | V0 |
| Indice di infiammabilità del filo incandescente GWFI secondo EN 60695-2-12 (Dati sui materiali - contatto) | 850 |
| Temperatura di accensione del filo incandescente GWIT secondo EN 60695-2-13 (Dati sul materiale - contatto) | 775 |
| Temperatura per la prova di pressione della sfera secondo EN 60695-10-2 (Dati sul materiale - contatto) | 125 °C |
| Sezione trasversale del conduttore / tipo di conduttore / forza di trazione (metodo di terminazione e connessione) | 0.5 mm² / solid / > 20 N |
| Sezione trasversale del conduttore, flessibile, con ghiera, con manicotto in plastica (parametri elettrici) | 0.5 mm² ... 2.5 mm² |
| Sezione trasversale del conduttore flessibile, con ghiera senza manicotto in plastica (parametri elettrici) | 0.5 mm² ... 4 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, puntali senza manicotto in plastica (parametri elettrici) | 0.25 mm² ... 1 mm² |
| 2 conduttori con la stessa sezione trasversale, flessibili, con puntali TWIN con manicotto in plastica (parametri elettrici) | 0.5 mm² ... 1 mm² |
Descrizione del prodotto
Terminal block for printed circuit board, nominal current: 32 A, nominal voltage (III/2): 320 V, nominal cross-section: 4 mm², number of potentials: 1, number of rows: 1, number of poles per row: 1, a
